Пластини для розточувальних систем: точність у кожній деталі

У процесі чистового розточування на верстатах з ЧПК вибір пластини є вирішальним фактором. Оскільки розточування часто виконується на великих вильотах інструменту, пластини для цих систем мають специфічну «позитивну» геометрію. Це мінімізує сили різання, запобігає вібраціям та дозволяє витримувати допуски в межах кількох мікрон.

Ми пропонуємо широкий асортимент твердосплавних пластин та керметів, що ідеально підходять для прецизійних систем типу HBOR та інших розточувальних головок.

Основні типи пластин за формою та геометрією

Вибір форми пластини залежить від посадкового місця вашої розточувальної оправки або борштанги. Найпоширеніші стандарти:

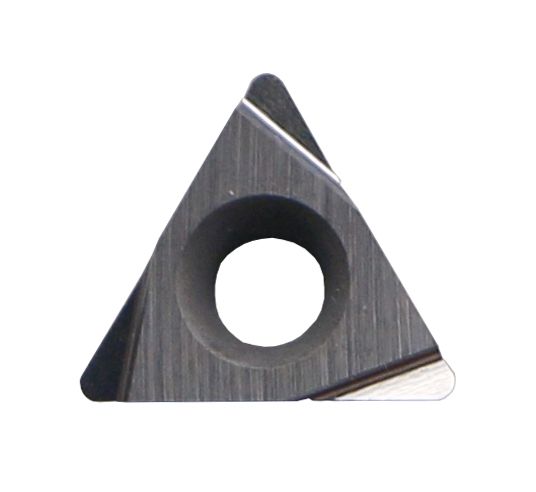

    • TBGT: Трикутні пластини з кутом 60° та гострою ріжучою кромкою. Забезпечують легке врізання при мінімальних припусках.

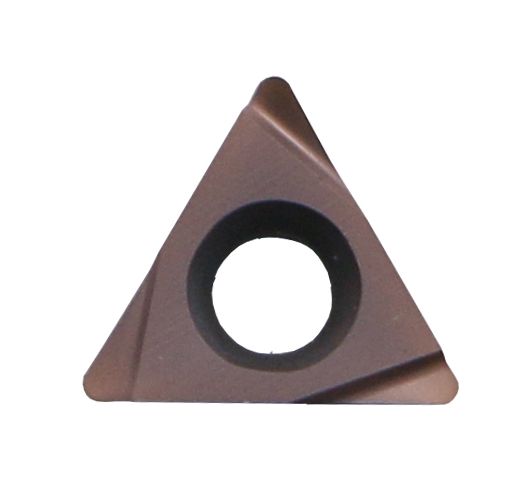

    • TPGB / TPGH: Популярні трикутні пластини з заднім кутом 11°. TPGH зазвичай має більш агресивний стружколом, що критично для відведення стружки з глибоких отворів.
    • TPGX: Спеціалізована геометрія з надзвичайно гострим кутом, часто використовується для обробки кольорових металів та алюмінію.

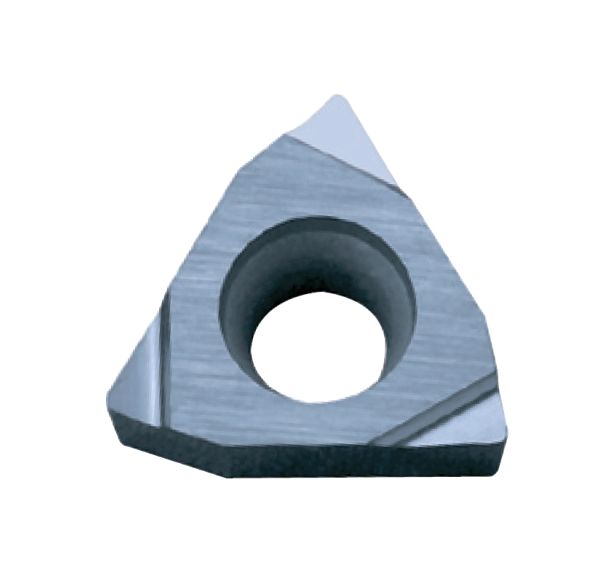

    • WBGT: Трьохгранні пластини (тригони) з кутом 80°. Вони міцніші за стандартний трикутник і забезпечують високу стабільність при напівчистових операціях.

Матеріали: Твердий сплав vs Кермет

Залежно від матеріалу заготовки та вимог до шорсткості (Ra), ми пропонуємо три основні виконання:

1. Твердий сплав з покриттям (PVD/CVD)

Універсальне рішення для сталі, нержавійки та чавуну. Покриття захищає основу від зносу та перегріву. Для розточувальних систем ми рекомендуємо PVD-покриття, оскільки воно тонше і краще зберігає гостроту ріжучої кромки, що важливо для точності.

2. Твердий сплав без покриття (Полірований)

Найкращий вибір для обробки алюмінію та мідних сплавів. Полірована передня поверхня запобігає налипанню стружки на інструмент, що гарантує дзеркальну чистоту отвору.

3. Кермет (Cermet)

Композитний матеріал на основі кераміки та металу.
    • Переваги: Низька адгезія до сталі та висока термостійкість. Кермети дозволяють працювати на високих швидкостях різання та отримувати поверхні з мінімальною шорсткістю, часто виключаючи потребу в подальшому шліфуванні.

Радіус при вершині: як обрати?

Радіус пластини (RE) безпосередньо впливає на точність та виникнення вібрацій:
    • R 0.1 – 0.2 мм: Ідеально для прецизійного розточування з мінімальним припуском (0.05–0.15 мм). Малий радіус створює мінімальну радіальну силу, тому інструмент не «відтискає» від стінки отвору.
    • R 0.4 мм: Стандарт для напівчистового розточування та стабільних операцій на середніх вильотах. Забезпечує кращу стійкість кромки при роботі з неоднорідним матеріалом.

Як вибрати ідеальну пластину?

    1. Перевірте маркування оправки: На корпусі зазвичай вказано тип (наприклад, TPGH 0902..).
    2. Оберіть матеріал: Для фінішної обробки сталі — кермет; для в’язких матеріалів — сплав з PVD; для алюмінію — без покриття.
    3. Врахуйте виліт інструменту: Чим довший виліт, тим меншим має бути радіус при вершині пластини для уникнення вібрацій.

Зручність вибору в нашому магазині

    • Технічна консультація: Наші спеціалісти допоможуть розшифрувати маркування та підберуть аналог під ваші задачі.
    • Висока якість: Ми пропонуємо пластини, що виготовлені з прецизійними допусками, що критично для систем мікрорегулювання 0.002 мм.
    • Складська наявність: Основні типи TBGT, TPGH та WBGT завжди доступні для швидкої відправки.

Технічна консультація: Розширений FAQ по пластинах для розточування

1. Чому для розточування частіше обирають трикутні пластини (TBGT, TPGH), а не ромби (CCMT)?

У розточувальних системах, особливо прецизійних (типу HBOR), простір всередині отвору обмежений. Трикутна форма (T) з кутом 60∘ дозволяє легше відводити стружку та забезпечує кращий доступ до торцевих поверхонь. Крім того, «позитивна» геометрія цих пластин (наявність заднього кута 11∘) створює менший опір різанню, що критично для тонких борштанг.

2. У чому різниця між пластинами TPGH та TPGB?

Обидві мають однакову форму та розміри, але відрізняються передньою поверхнею:
    • TPGH: Має випресований стружколом. Це дозволяє краще подрібнювати стружку, що вкрай важливо при розточуванні глибоких отворів, де довга «спіраль» може подряпати стінки або заклинити інструмент.
    • TPGB: Має плоску передню поверхню (без стружколома). Вона зазвичай гостріша і використовується для мікроскопічних припусків або при обробці дуже в'язких матеріалів, де стандартний стружколом може спричиняти вібрації.

3. Коли варто переходити з твердого сплаву на Кермет?

Кермет (Cermet) — ідеальний вибір для фінішних операцій по сталі та чавуну, якщо:
    • Вам потрібна шорсткість поверхні Ra 0.4–0.8 (дзеркальний блиск) без шліфування.
    • Ви працюєте на високих швидкостях різання (Vc​).
    • Потрібна висока стабільність розміру в серійному виробництві (кермет менше схильний до адгезійного зносу та «налипання» металу).

4. Як радіус при вершині (RE) впливає на конусність отвору?

Це один із найважливіших нюансів. Чим більший радіус пластини, тим більша радіальна сила (Fp​), яка намагається відштовхнути інструмент від стінки отвору.
    • Якщо виліт інструменту великий (L>5×D), використовуйте мінімальний радіус (0.1 або 0.2 мм).
    • Якщо радіус буде занадто великим для даної жорсткості борштанги, ви отримаєте "відтискання" інструменту, що призведе до конусності або вібрацій ("дроблення").

5. Навіщо використовувати поліровані пластини без покриття для алюмінію?

Алюміній має властивість «приварюватися» до ріжучої кромки при нагріванні (утворення наросту). Покриття (наприклад, TiN або AlTiN) мають певну шорсткість, за яку «чіпляється» алюміній. Полірована поверхня пластин TBGT/TPGX діє як ковзанка: стружка легко відлітає, не пошкоджуючи поверхню отвору.

6. Як маркування пластини вказує на її точність?

У назві пластини третя літера вказує на клас точності (допуск на розміри):
    • G (наприклад, TBGT): Прецизійно шліфована пластина з високою точністю (допуск ±0.025 мм). Це стандарт для чистових головок з кроком 0.002 мм.
    • M (наприклад, CCMT): Пластина виготовлена методом пресування, має більший допуск. Для прецизійного розточування такі пластини зазвичай не використовують.

7. Чи можна використовувати пластини WBGT замість трикутних?

Пластини WBGT (тригони) мають кут при вершині 80∘ замість 60∘. Вони міцніші за трикутні, тому їх варто обирати, якщо ви виконуєте напівчистове розточування з нерівномірним припуском або працюєте по переривистих поверхнях. Вони забезпечують кращу стабільність, але потребують потужнішого затиску.

8. Яка оптимальна подача (f) для чистових пластин?

Для отримання високої чистоти поверхні подача не повинна перевищувати половини радіуса при вершині пластини.
    • Наприклад, для радіуса 0.2 мм оптимальна подача складатиме 0.05–0.1 мм/об. Якщо подача буде занадто малою, інструмент почне «терти» метал замість різання, що пришвидшить знос пластини.

Залишилися сумніви щодо вибору сплаву? Наші спеціалісти допоможуть підібрати оптимальну геометрію пластини під ваш матеріал та виліт інструменту. Телефонуйте для професійної консультації!
