Мітчики машинні

Шукаєте машинні мітчики з доставкою по Україні? У каталозі НІКА — широкий вибір інструменту для нарізання різьби на верстатах: від бюджетних HSS до твердосплавних із покриттям TiAlN для ЧПУ-центрів. Усі позиції в наявності на складі, відправка від 1 штуки.

Що таке машинний мітчик і як він влаштований

Машинний мітчик — різальний інструмент для нарізання внутрішньої різьби на верстаті: свердлильному, токарному, фрезерному, обробному центрі з ЧПУ або різьбонарізній машині. На відміну від ручного набору, машинний мітчик формує повноцінну різьбу за один прохід і розрахований на автоматичну подачу і стабільні оберти.

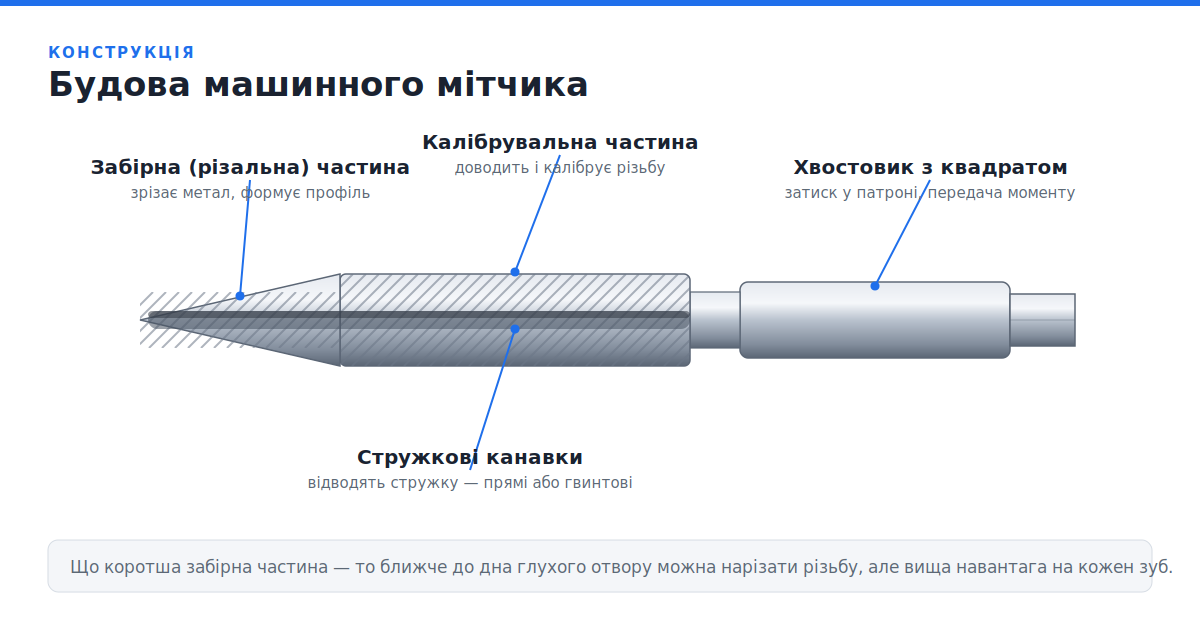

Конструктивно в ньому виділяють кілька частин:

• Забірна (різальна) частина — конусна ділянка на початку, яка виконує основну роботу зі зрізання металу та формування профілю.
• Калібрувальна частина — циліндрична ділянка з повним профілем різьби, яка «доводить» і калібрує різьбу до потрібного розміру.
• Стружкові канавки — прямі або гвинтові; від їх форми залежить, куди відводиться стружка.
• Хвостовик з квадратом — для закріплення в патроні або різьбонарізній головці та передачі крутного моменту.

Що коротша забірна частина — то ближче до дна глухого отвору можна нарізати різьбу, але вища навантага на кожен зуб.

Види машинних мітчиків і для чого вони застосовуються

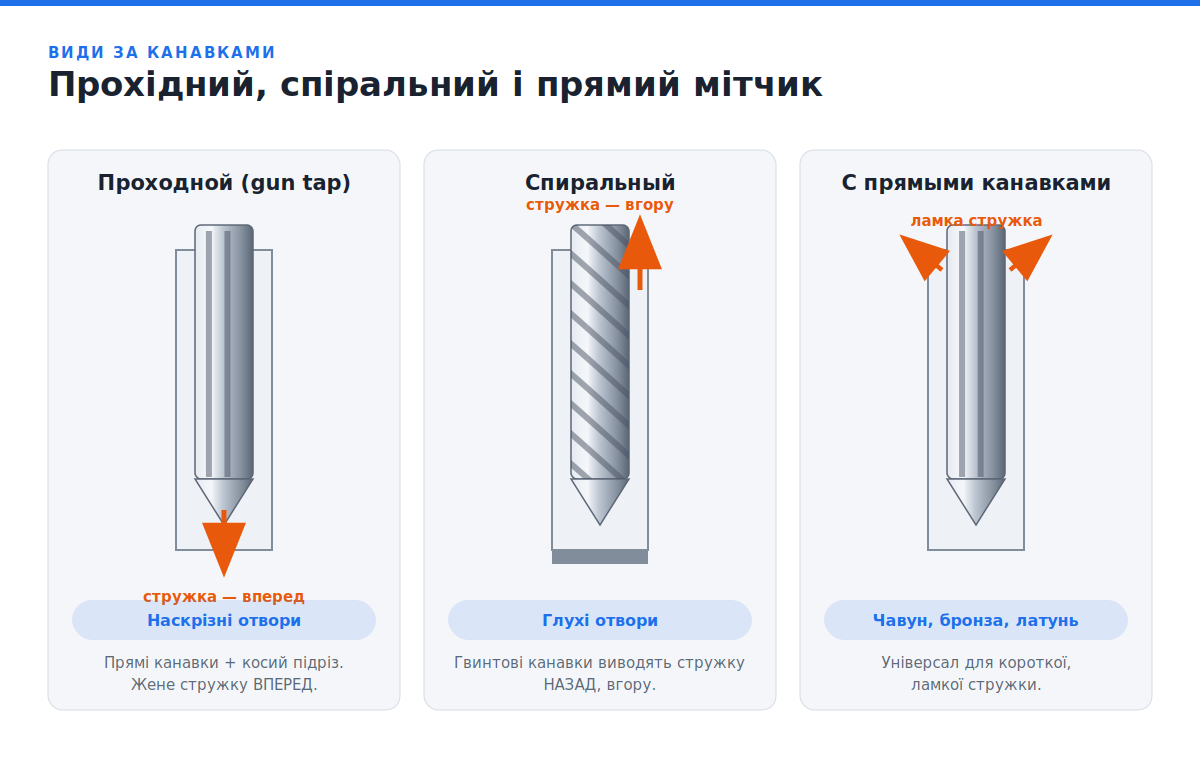

За типом отвору та формою канавок

• Прохідні мітчики («gun tap») — мають прямі канавки та косий підріз на забірній частині, який виштовхує стружку вперед, за ходом руху. Ідеальні для наскрізних отворів.
• Спіральні (з гвинтовими канавками) — виводять стружку назад, вгору по канавці. Найкращий вибір для глухих отворів, де стружку не можна залишити на дні.
• З прямими канавками — універсальний варіант, добре працює з матеріалами з короткою, ламкою стружкою (чавун, бронза, латунь).

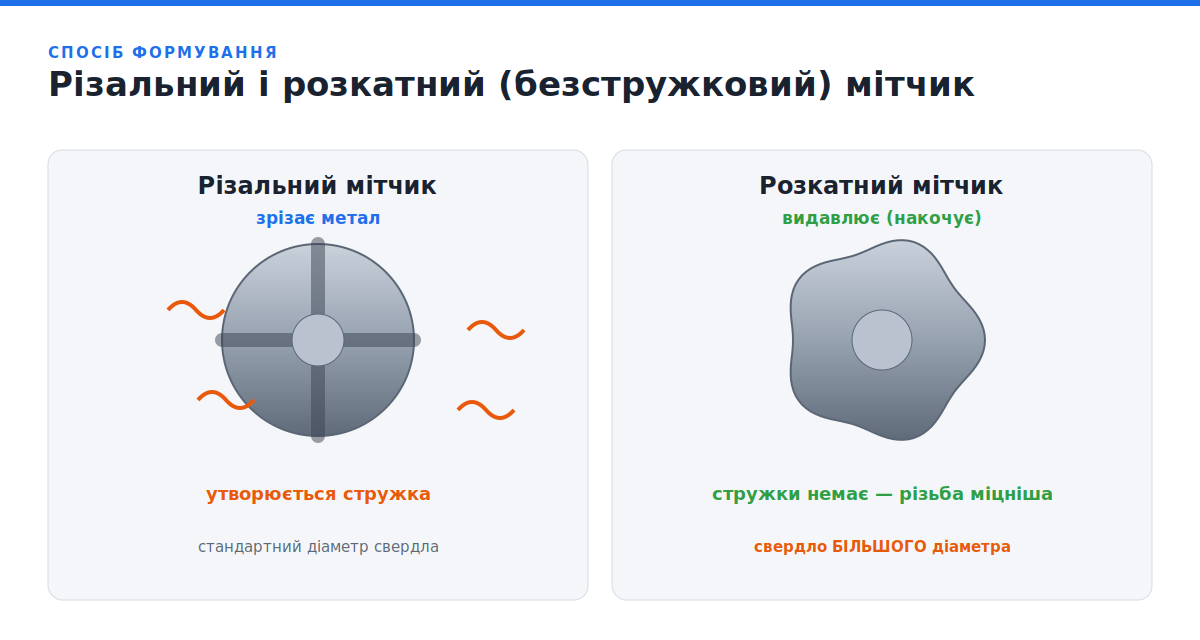

Безстружкові (розкатні) мітчики

Розкатний мітчик не зрізає метал, а деформує (накочує) його, формуючи різьбу видавлюванням. Такий інструмент не утворює стружку взагалі, що особливо цінно в глухих отворах і на автоматизованих лініях. Різьба виходить міцніша завдяки ущільненій структурі металу. Підходить для пластичних матеріалів: алюмінію, міді, маловуглецевої та в'язкої нержавіючої сталі. Важливо: під розкатний мітчик свердлять отвір більшого діаметра, ніж під різальний.

За типом різьби

• Метричні (М) — найпоширеніші, з великим або дрібним кроком.
• Дюймові (UNC, UNF) — для імпортного обладнання та деталей.
• Трубні (G, NPT) — для трубопровідної та гідравлічної арматури.

Матеріали виготовлення машинних мітчиків

Матеріал інструменту безпосередньо впливає на стійкість, допустимі оберти та те, з якими сталями можна працювати.

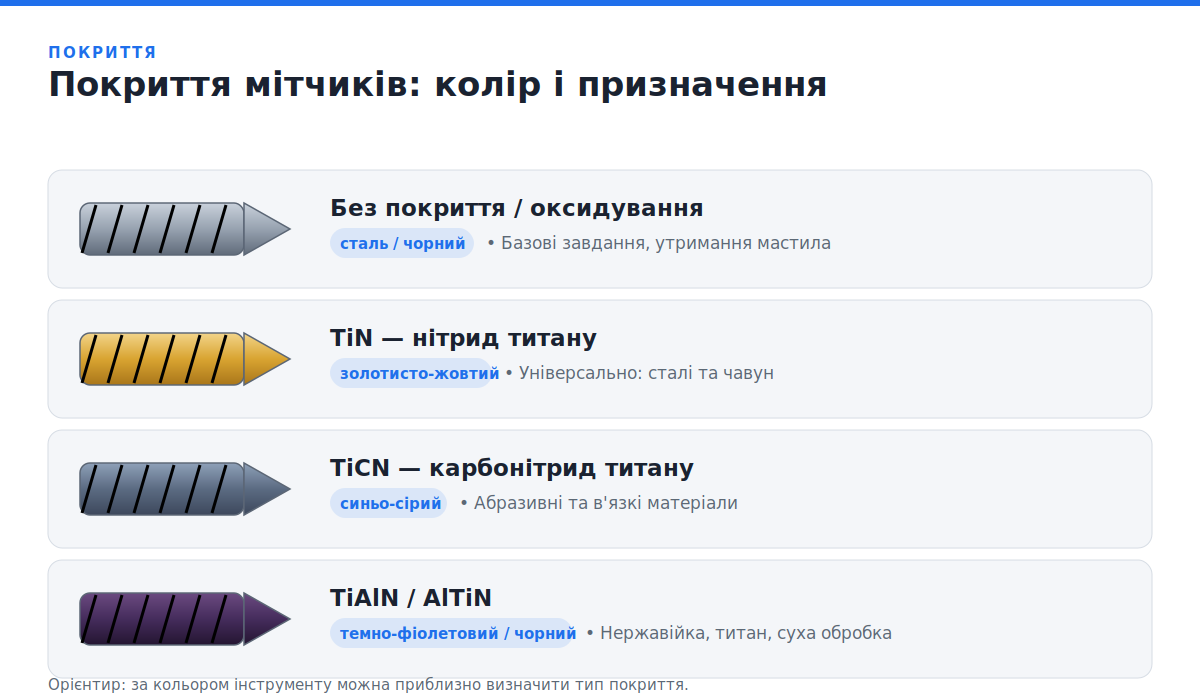

Покриття мітчиків та їх призначення

Покриття знижує тертя, відводить тепло і підвищує стійкість. Часто за кольором інструменту можна орієнтовно визначити тип покриття.

Для нержавіючих і жароміцних сталей перевагу надають TiCN і TiAlN, для пластичних кольорових металів частіше обирають полірований інструмент без покриття або з оксидуванням, щоб уникнути налипання.

Варіанти виконання машинних мітчиків

• За напрямком канавок — прямі, прохідні (з підрізом) і спіральні з різним кутом гвинтової лінії.
• Укорочена забірна частина — для нарізання різьби близько до дна глухого отвору.
• Ліва різьба — під відповідальні з'єднання з лівим ходом.
• З внутрішнім підведенням МОР — канали охолодження всередині тіла мітчика для інтенсивної обробки на ЧПУ.
• Клас точності різьби — 6H, 6G та ін.; обирається під необхідну посадку і допуск.

Як працювати машинним мітчиком: покрокова інструкція

1. Підберіть свердло під різьбу. Діаметр отвору повинен відповідати кроку і типу різьби (для різальних мітчиків — за таблицею нижче; для розкатних — більше).
2. Просвердліть і за потреби зніміть фаску. Невелика фаска на вході полегшує заходження мітчика.
3. Закріпіть мітчик і подайте МОР. Використовуйте різьбонарізний (компенсувальний) патрон, щоб зняти осьові перевантаження; мастильно-охолоджувальна рідина обов'язкова майже завжди.
4. Забезпечте співвісність і коректні оберти. Мітчик повинен входити строго по осі отвору; оберти підбирають під матеріал і діаметр.
5. Нарізайте різьбу з відведенням стружки. На неавтоматичному обладнанні виконуйте реверс для ламання стружки, особливо в глухих отворах.
6. Виведіть мітчик і проконтролюйте різьбу. Очистіть отвір і перевірте різьбу калібром або контрольною деталлю.

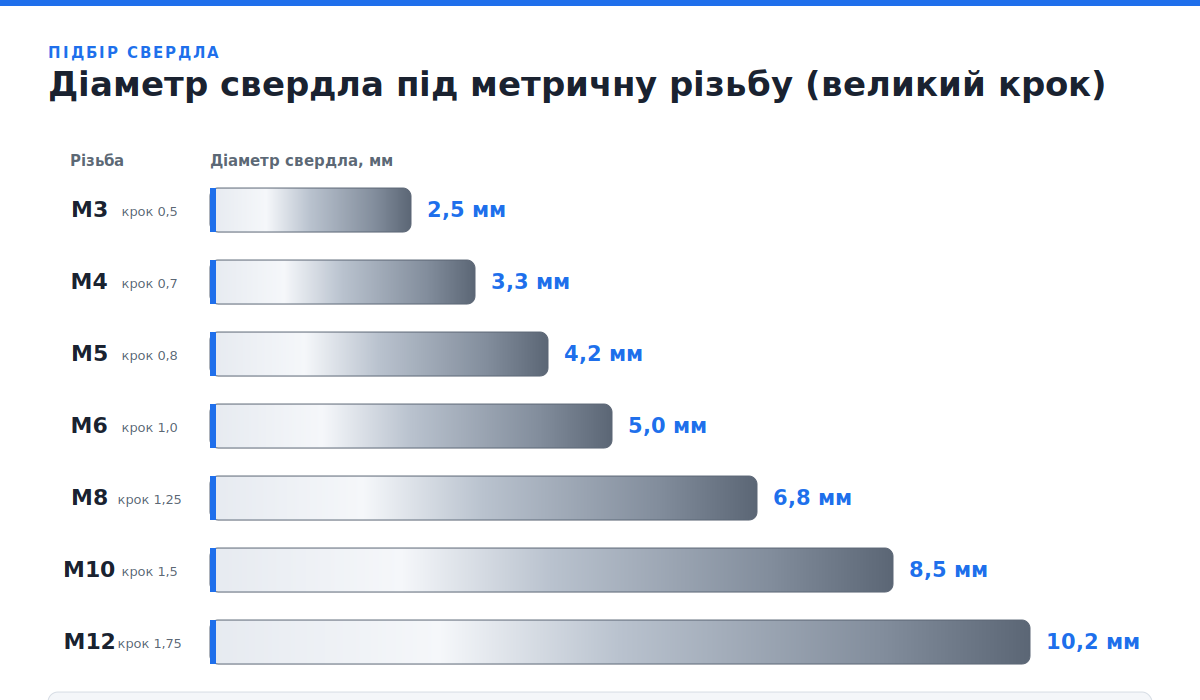

Діаметр свердла під метричну різьбу з великим кроком (орієнтир)

Значення наведені для різальних мітчиків; для розкатних використовуйте рекомендації виробника — діаметр отвору буде помітно більшим.

Типові помилки та як їх уникнути

• Перекіс при заходженні — найчастіша причина рваної різьби і поломки. Допомагає компенсувальний патрон і правильна співвісність.
• Робота без МОР — перегрів, налипання металу і швидке зношення; «насухо» допустимо лише для окремих матеріалів і покриттів.
• Забивання стружкою глухого отвору — призводить до заклинювання і зламу. Використовуйте спіральний мітчик і реверс.
• Невірний діаметр отвору — замалий перевантажує мітчик, завеликий дає неповний, слабкий профіль.
• Не той тип мітчика — прохідний у глухому отворі залишить стружку на дні; спіральний у наскрізному буде менш ефективним.

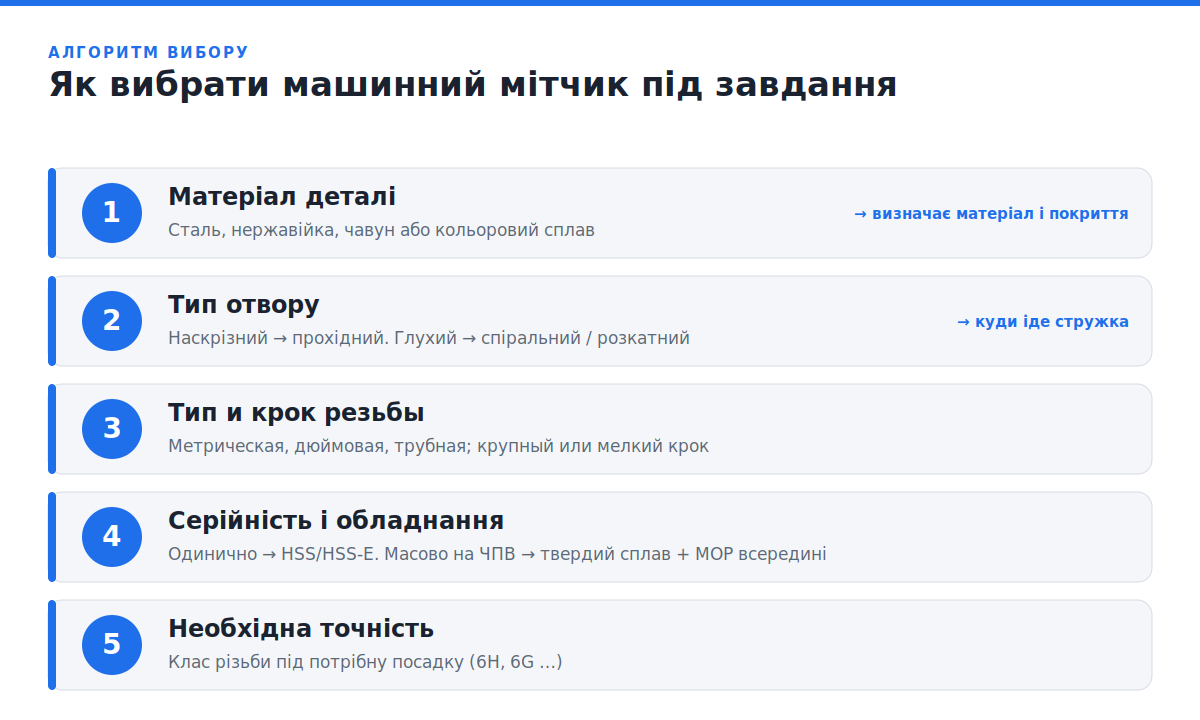

Як вибрати машинний мітчик під завдання

Підбір зручно вести за простим алгоритмом:

1. Матеріал деталі. Сталь, нержавійка, чавун або кольоровий сплав — від цього залежить матеріал і покриття мітчика.
2. Тип отвору. Наскрізний — прохідний мітчик; глухий — спіральний або розкатний.
3. Тип і крок різьби. Метрична, дюймова або трубна; великий або дрібний крок.
4. Серійність і обладнання. Одиничні роботи — HSS/HSS-E; масове виробництво на ЧПУ — твердий сплав з покриттям і внутрішнім підведенням МОР.
5. Необхідна точність. Оберіть клас різьби під потрібну посадку.

Якщо сумніваєтеся між різальним і розкатним мітчиком: для пластичних матеріалів і глухих отворів розкатний часто вигідніший — він не дає стружки і формує міцнішу різьбу.

Знос машинних мітчиків: види, причини і як визначити

Часті запитання

Чим машинний мітчик відрізняється від ручного?
Машинний нарізає повну різьбу за один прохід і розрахований на верстат з автоматичною подачею і стабільними обертами; ручний набір із кількох мітчиків призначений для роботи воротком вручну.

Який мітчик вибрати для глухого отвору?
Спіральний (з гвинтовими канавками), який виводить стружку вгору, або розкатний, що не утворює стружки взагалі.

Яке свердло потрібно під різьбу М8?
Для метричної різьби М8 з великим кроком 1,25 мм — свердло діаметром 6,8 мм (для різального мітчика).

Чому ламається мітчик?
Найчастіше через перекіс при заходженні, забивання стружкою глухого отвору, невірний діаметр отвору або відсутність компенсації осьового зусилля.

Чи потрібна МОР при машинному нарізанні?
У більшості випадків так: вона відводить тепло, знижує тертя і налипання. Тип МОР підбирають під матеріал деталі.

Чи можна нарізати різьбу в нержавійці?
Так, але потрібен мітчик із кобальтової HSS-E або твердого сплаву з теплостійким покриттям (TiCN, TiAlN), знижені оберти і хороше охолодження.

У нашому каталозі представлені машинні мітчики різних типорозмірів, матеріалів і покриттів — під наскрізні та глухі отвори, метричну, дюймову і трубну різьбу. Зв'яжіться з нашими фахівцями — допоможемо підібрати інструмент під ваше обладнання та матеріал.
