Втулка перехідна циліндрична для токарного верстата — це проста, але незамінна оснастка, що узгоджує посадковий розмір інструмента з гніздом різцетримача або задньої бабки. Простіше кажучи, перехідна втулка дає змогу закріпити свердло, розвертку, мітчик, розточувальну оправку чи борштангу з меншим хвостовиком у станковому гнізді більшого діаметра — точно по центру та без люфту. У нашому каталозі зібрано перехідні втулки двох виробників — Degerli та SeRiNex — із зовнішнім діаметром Ø 20–60 мм, внутрішньою посадкою від 6 до 40 мм (або під конус Морзе КМ1–КМ4) і довжиною 45–160 мм, зокрема з каналом подачі МОР просто в зону різання. Нижче розберемо, які бувають перехідні втулки, для чого вони потрібні, як ними працювати та встановлювати на верстаті, на що дивитися під час вибору і як вчасно розпізнати знос.

Що таке перехідна втулка і як вона влаштована

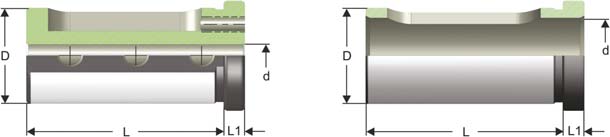

Перехідна циліндрична втулка — це точена сталева гільза із зовнішньою циліндричною поверхнею під гніздо верстата та внутрішнім посадковим отвором під хвостовик інструмента. Зовнішній діаметр D центрує втулку в різцетримачі, а внутрішній розмір d (або конус Морзе) утримує інструмент. Завдання втулки — передати крутний момент та осьове зусилля без биття і провертання.

• Зовнішня поверхня (Ø D) — базує втулку в гнізді револьверної головки, блока ВДІ або задньої бабки.
• Посадковий отвір (d або КМ) — приймає хвостовик інструмента; буває циліндричним або у вигляді внутрішнього конуса Морзе.
• Відступ / буртик — задає осьове положення й обмежує глибину посадки.
• Канал подачі МОР — наскрізний отвір для охолоджувальної рідини просто до різальної кромки (у серіях з індексом «C»).

Які бувають перехідні втулки

За типом внутрішньої посадки

• Циліндричні — з гладким внутрішнім отвором під циліндричний хвостовик інструмента (свердло, оправка, борштанга). Найпоширеніший тип.
• З конусом Морзе (КМ1–КМ4) — із внутрішнім конусом під конічний хвостовик; посадка самоцентрувальна та самозатяжна завдяки тертю по конусу.

За наявністю подачі МОР

• Без каналу охолодження — класична перехідна втулка для звичайної токарної роботи.
• З каналом подачі МОР — наскрізний отвір подає рідину просто в зону різання, покращуючи охолодження кромки та відведення стружки під час свердління й розточування.

За серією та виробником

• Degerli SL — циліндричні перехідні втулки без каналу МОР, Ø 20 мм, посадка 6–16 мм.
• Degerli SLC — циліндричні втулки з каналом подачі МОР, Ø 25–50 мм, посадка 6–40 мм.
• Degerli SL-CM — втулки з внутрішнім конусом Морзе КМ1–КМ4, Ø 25–50 мм.
• SeRiNex TB — універсальні циліндричні втулки Ø 20–50 мм, посадка 6–40 мм, довжина 55–130 мм.
• SeRiNex TB.SB — підсилене виконання SB для більшої жорсткості на збільшеному вильоті, Ø 32–60 мм.
• SeRiNex TB.MAZAK — втулки, узгоджені з посадковими вузлами верстатів Mazak, Ø 40 мм, посадка 6–32 мм.

За розміром

Зовнішній діаметр — Ø 20, 25, 32, 40, 50 і 60 мм; внутрішня посадка — від 6 до 40 мм або конус Морзе КМ1–КМ4; довжина — від 45 до 160 мм. Такий ряд закриває більшість токарних гнізд і хвостовиків стандартного інструмента.

Для чого застосовують перехідні втулки

Перехідна втулка — це «перекладач розмірів» на токарній дільниці. Вона потрібна скрізь, де інструмент менший за посадкове гніздо:

• встановлення свердел, зенкерів, розверток і мітчиків меншого розміру у станкове гніздо;
• кріплення розточувальних оправок і борштанг у різцетримачі або задній бабці;
• свердління та розточування по осі заготовки з подачею МОР у зону різання;
• адаптація інструмента з конусом Морзе до циліндричного гнізда верстата;
• уніфікація оснащення — один різцетримач обслуговує різний за розміром інструмент;
• робота на токарних, токарно-фрезерних верстатах і верстатах з ЧПК, зокрема Mazak.

Підсумок — замість купівлі нового різцетримача під кожен інструмент достатньо недорогої втулки, і парк оснащення суттєво спрощується.

Як вибрати перехідну втулку

Підбір іде за трьома базовими розмірами та кількома нюансами:

• Зовнішній діаметр D — строго під гніздо верстата (револьверна головка, блок, задня бабка).
• Внутрішній розмір d або конус Морзе — точно під хвостовик інструмента; змішування допусків дає люфт.
• Довжина L — під потрібний виліт і глибину посадки; для жорсткості краще мінімально необхідний виліт.
• Подача МОР — якщо потрібне охолодження в зоні різання, беріть серію з каналом (SLC).
• Тип верстата — під Mazak є окреме виконання TB.MAZAK; для великих вильотів — підсилене TB.SB.

Якщо сумніваєтеся у зв'язці «верстат–інструмент», повідомте модель верстата й хвостовик інструмента — підберемо втулку під конкретне завдання.

Як працювати перехідною втулкою: покроково

1. Перевірте розміри. Переконайтеся, що D втулки збігається з гніздом, а d — з хвостовиком інструмента.
2. Очистіть поверхні. Приберіть стружку, старе мастило з абразивом і забоїни з гнізда, зовнішньої та внутрішньої поверхонь втулки.
3. Установіть втулку в гніздо різцетримача або задньої бабки до упору буртиком, дотримуючись співвісності.
4. Закріпіть інструмент у посадковому отворі; за наявності каналу МОР сумістіть отвори подачі.
5. Затягніть кріплення рівномірно, без перекосу.
6. Перевірте биття індикатором і виконайте пробний прохід на зниженій подачі, потім виходьте на робочі режими.

Як установити втулку на верстаті: тонкощі

• Чистота посадки. Навіть тонка стружка між втулкою та гніздом дає биття і провертання — спряження мають бути ідеально чистими.
• Співвісність. Втулку саджають без перекосу; перекіс одразу дає увід свердла та конусність отвору.
• Правильний виліт. Не висувайте інструмент далі за потрібне — великий виліт знижує жорсткість і провокує вібрацію.
• Конус Морзе — насухо не бити. Конусні посадки збирають чистими, з найтоншим шаром мастила; це полегшує і монтаж, і подальше знімання.
• Момент затягування. Недотягнуте кріплення «грає», перетягнуте — деформує тонкостінну втулку; затягуйте за нормою.

Характер зносу втулки: як зрозуміти причину

Перехідна втулка — витратна оснастка, і її стан прямо впливає на точність. Основні ознаки зносу та їх причини:

Просте правило: чисті посадки, мінімальний виліт, тонке мастило на конусах і вчасна заміна виробленої втулки — цього достатньо для стабільної точності.

Часті запитання

Чим циліндрична втулка відрізняється від втулки з конусом Морзе?
Циліндрична утримує інструмент по гладкому отвору й фіксується затискачем різцетримача, а конус Морзе самоцентрується та утримується силою тертя по конусу.

Як підібрати перехідну втулку?
За трьома розмірами: зовнішнім діаметром D під гніздо верстата, внутрішнім d (або конусом Морзе) під хвостовик інструмента та довжиною L під потрібний виліт.

Навіщо втулці канал подачі МОР?
Наскрізний канал подає рідину просто до різальної кромки — покращує охолодження та вимиває стружку під час свердління й розточування. Якщо охолодження не потрібне, канал просто не задіюють.

Чи підійде втулка до мого верстата?
Так, якщо зовнішній діаметр збігається з гніздом різцетримача або задньої бабки. Для верстатів Mazak є окреме виконання TB.MAZAK.

З чого зроблено втулки?
З інструментальної сталі з обробкою посадкових поверхонь для зносостійкості та точного центрування.

Чи потрібне мастило під час установлення?
На конусних посадках — тонкий шар мастила для легкого монтажу та знімання; циліндричні поверхні мають бути чистими й сухими.

У нашому каталозі представлені перехідні циліндричні втулки для токарного верстата Degerli та SeRiNex — циліндричні та з конусом Морзе КМ1–КМ4, з каналом подачі МОР і без нього, зовнішнім діаметром Ø 20–60 мм, посадкою 6–40 мм і довжиною 45–160 мм, включно з виконаннями під верстати Mazak. Купити перехідну втулку з доставкою по Україні можна прямо тут, а якщо сумніваєтеся в підборі під свій верстат та інструмент — зв'яжіться з нашими фахівцями, допоможемо обрати точно під розмір гнізда та хвостовик.
