Різьбонарізні патрони для мітчиків з компенсацією по осі

Різьбонарізний патрон з компенсацією по осі — це оснастка, яка утримує мітчик через змінну муфту й дозволяє йому вільно «плавати» вздовж осі на кілька міліметрів. Такі патрони застосовують для нарізання внутрішньої різьби мітчиками на обробних центрах, верстатах із ЧПК, свердлильних і фрезерних верстатах. Осьова компенсація згладжує розсинхрон між подачею інструмента й обертами шпинделя, тому мітчик не перевантажується, рідше ламається, а різьба не розбивається по діаметру. Нижче розберемо, якими бувають різьбонарізні патрони з компенсацією, чим відрізняються змінні муфти, як правильно працювати таким патроном, як обрати його під верстат і задачу, а також як вчасно розпізнати знос.

Що таке різьбонарізний патрон з компенсацією і як він влаштований

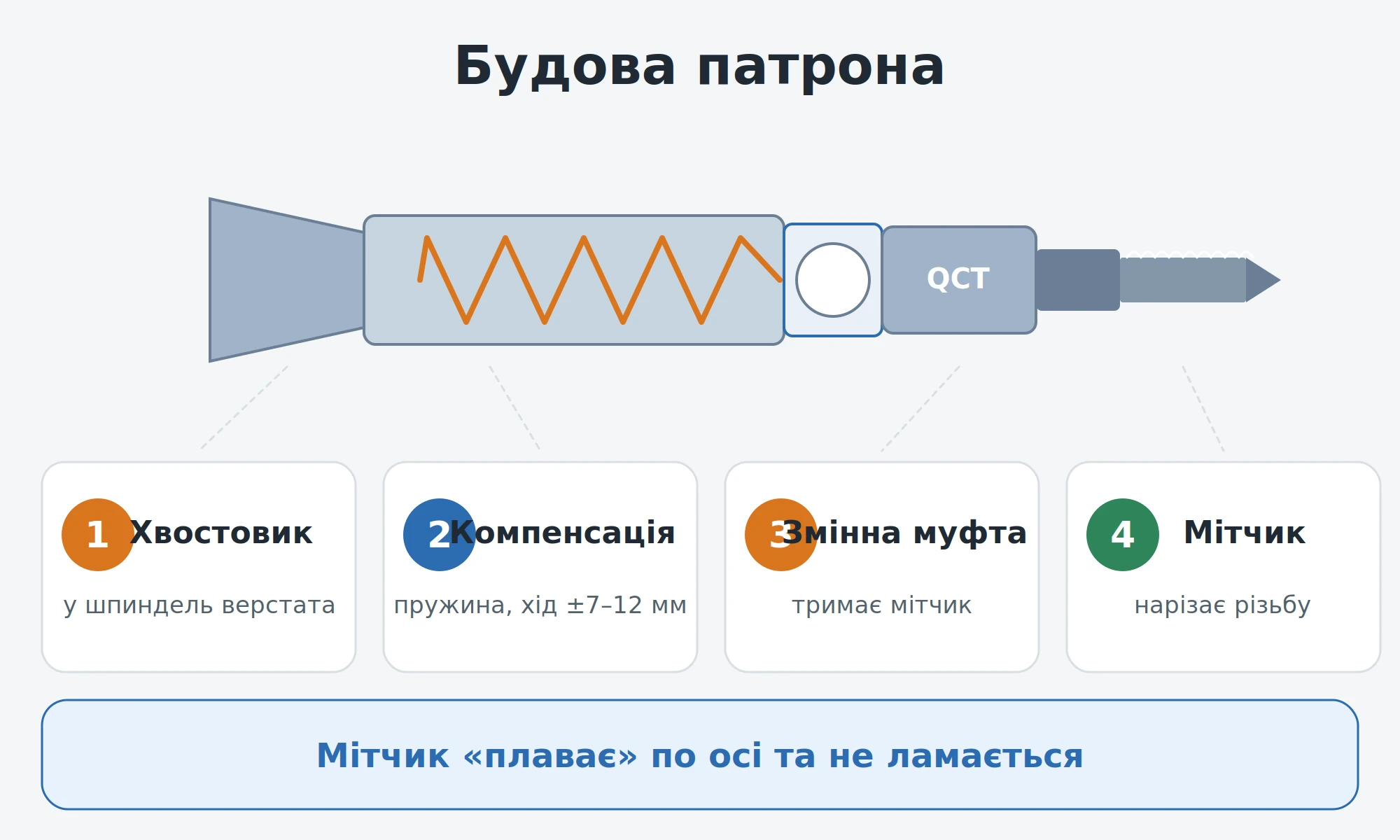

Різьбонарізний патрон — проміжна ланка між шпинделем верстата й мітчиком. Його завдання не лише передати крутний момент, а й дати мітчику невелику свободу ходу вздовж осі. Річ у тім, що під час нарізання різьби мітчик сам «веде» себе в отвір із кроком власної різьби, а подача верстата не завжди точно збігається з цим кроком. Якщо інструмент закріплений жорстко, ця різниця перетворюється на осьове перевантаження — мітчик тягне або підпирає, кромки сколюються, різьба розбивається. Осьова компенсація знімає цей конфлікт: мітчик переміщується в патроні вперед-назад у межах робочого ходу й лишається ненавантаженим.

• Корпус із хвостовиком — кріпиться у шпинделі верстата (BT, SK, HSK або циліндричний), забезпечує співвісність і передачу моменту.
• Механізм осьової компенсації — підпружинений вузол, що дає хід на стиснення (під час заходу) і на розтягнення (під час виходу мітчика).
• Посадкове гніздо під змінну муфту — калібрований отвір зі швидкозмінним замком.
• Змінна муфта (адаптер) — тримає мітчик за квадрат хвостовика й змінюється за секунди.
• Запобіжна муфта (у частині моделей) — прослизає під час упору або перевантаження, рятуючи мітчик від поломки.

Величина осьового ходу — ключова характеристика: що ширший діапазон різьб, то більша компенсація. У муфт QCT19 це близько ±7 мм, у QCT31 — близько ±12 мм.

Види різьбонарізних патронів з компенсацією і для чого вони застосовуються

За типом компенсації

• З осьовою (по довжині) компенсацією — «плаваючі» патрони з ходом на стиснення й розтягнення. Основний робочий тип: гасять розсинхрон подачі та обертів, тому працюють навіть на верстатах без синхронного нарізання. Саме до цього типу належать патрони з цього розділу.
• З радіальною компенсацією — дають невеликий боковий хід і компенсують незбіжність осей інструмента й отвору. Корисні на неточному чи зношеному обладнанні та під час дорізання готової різьби.
• Синхронні (жорсткі, rigid tapping) — з мінімальним ходом, для верстатів із ЧПК, де шпиндель синхронізований із подачею. Навіть тут легка «міні-компенсація» продовжує життя мітчику.

Із запобіжною (перевантажувальною) муфтою

Якщо мітчик упреться в дно глухого отвору або натрапить на тверде включення, крутний момент різко зростає. Запобіжна муфта в цей момент прослизає й розриває передачу моменту, не даючи мітчику зламатися. Особливо цінно на автоматизованих лініях і під час роботи з дрібними різьбами, де зламаний мітчик легко «ховає» деталь.

Швидкозмінні зі змінними муфтами проти суцільних

У швидкозмінному патроні мітчик кріпиться не напряму, а через змінну муфту. Це дає два практичні виграші: заміна мітчика триває секунди й не потребує розбирання патрона, а один патрон закриває цілий діапазон розмірів різьби — достатньо міняти муфти. Для серійного виробництва й частого переналагодження це заощаджує час наладчика та зменшує парк оснастки.

За типом хвостовика

Хвостовик обирають строго під шпиндель верстата:

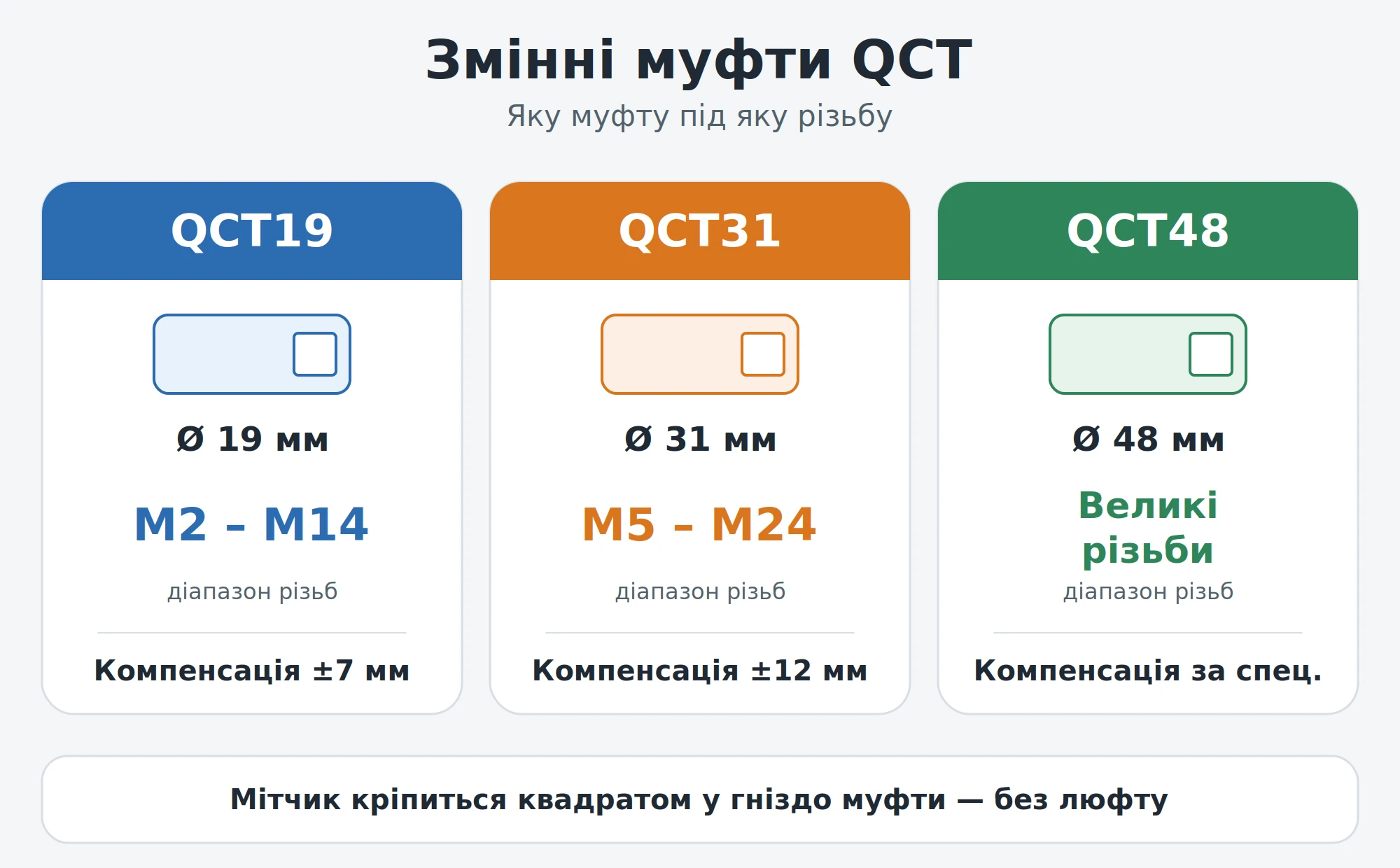

Змінні муфти (адаптери): як вони підбираються

Змінна муфта — це перехідник, який тримає мітчик за квадрат хвостовика й вставляється в гніздо патрона до клацання швидкозмінного замка. Муфту підбирають за двома параметрами: посадковим діаметром (під конкретний патрон) і діапазоном різьб (під розмір мітчика). Нижче — відповідність для муфт серії QCT.

Мітчик заводять у муфту так, щоб квадрат хвостовика ввійшов у квадратне гніздо без люфту. Саме квадрат передає крутний момент, тому його стан прямо впливає на надійність з'єднання.

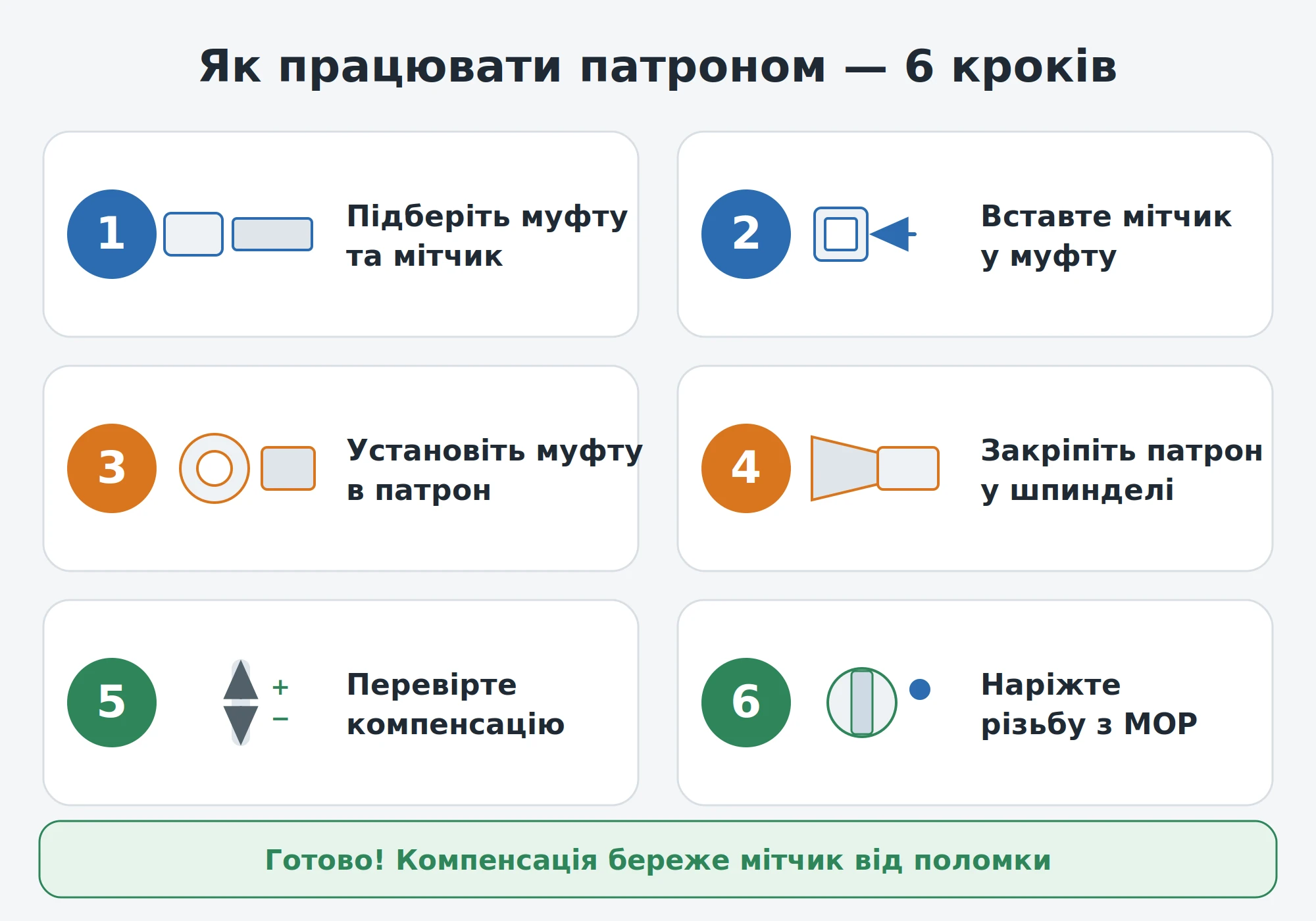

Як працювати різьбонарізним патроном: покрокова інструкція

1. Підберіть муфту й мітчик. Оберіть змінну муфту під потрібний розмір різьби та машинний мітчик із відповідним квадратом хвостовика.
2. Вставте мітчик у муфту. Установіть мітчик так, щоб квадрат хвостовика ввійшов у квадратне гніздо без люфту.
3. Установіть муфту в патрон. Вставте муфту в посадкове гніздо патрона до спрацювання швидкозмінного замка.
4. Закріпіть патрон у шпинделі. Установіть патрон хвостовиком у шпиндель верстата й затягніть згідно зі стандартом кріплення.
5. Перевірте компенсацію. Переконайтеся, що мітчик вільно переміщується по осі в межах робочого ходу — це і є компенсація.
6. Наріжте різьбу. Задайте оберти й подачу під крок різьби, підведіть інструмент і наріжте різьбу з подачею МОР; компенсація згладить розсинхрон подачі та обертів.

Тонкощі й часті помилки

• Перекіс і незбіжність осей. Найчастіша причина рваної різьби та поломки мітчика. Мітчик має входити строго по осі отвору; перевірте биття й посадку патрона у шпинделі.
• Заклинений механізм компенсації. Стружка, бруд і висохле мастило заважають мітчику «плавати». Періодично очищайте й змащуйте вузол компенсації.
• Невірно підібрана муфта. Муфта не того діапазону дає люфт по квадрату й прослизання. Підбирайте муфту точно під розмір різьби.
• Жорстка подача без урахування компенсації. Занадто «затиснута» подача впирає мітчик у межі ходу й зводить компенсацію нанівець.
• Робота без МОР. Перегрів, налипання металу, прискорений знос мітчика. Майже завжди потрібна подача мастильно-охолоджувальної рідини.

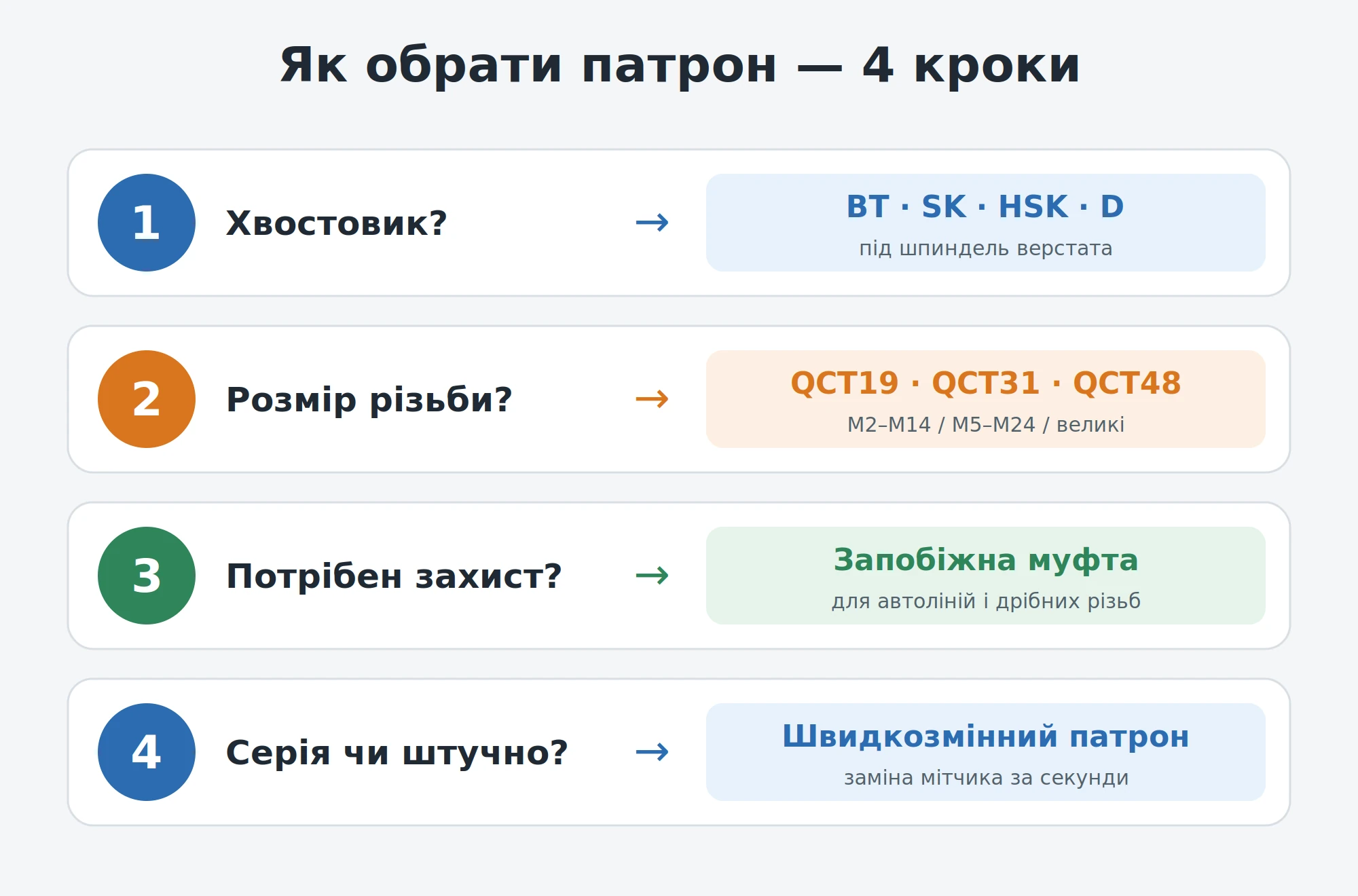

Як обрати різьбонарізний патрон під задачу

Підбір зручно вести за простим алгоритмом:

1. Тип хвостовика. Визначається шпинделем верстата: BT, SK/DIN, HSK-A63 або циліндричний.
2. Діапазон різьб. Від нього залежить потрібна муфта: QCT19 (M2–M14), QCT31 (M5–M24) або QCT48 для великих різьб.
3. Величина компенсації. ±7 мм для дрібних різьб, ±12 мм для середніх і великих.
4. Чи потрібен перевантажувальний захист або радіальна компенсація — для автоматики й неточного обладнання.
5. Виліт і зовнішній діаметр. Підбирають під глибину обробки й стисненість зони різання.
6. Одиничне виробництво чи серія. Для частого переналагодження вигідніший швидкозмінний патрон зі змінними муфтами.

Знос різьбонарізних патронів: види, причини і як визначити

На відміну від мітчика, патрон зношується повільно, але його стан прямо впливає на якість різьби й збереження інструмента. Орієнтуйтеся на ознаки з таблиці.

Часті запитання

Чи потрібен цим патронам rigid tapping?
Ні. Осьова компенсація гасить розсинхрон подачі та обертів, тому патрон працює й на верстатах без жорсткого синхронного нарізання — на універсальних, свердлильних і старих верстатах.

Які мітчики підходять?
Машинні мітчики потрібного розміру, які кріпляться через змінну муфту з відповідним квадратом хвостовика.

Чим патрон з осьовою компенсацією відрізняється від жорсткого?
Жорсткий патрон потребує точної синхронізації шпинделя й подачі, інакше мітчик перевантажується. Патрон з компенсацією допускає невеликий розсинхрон, лишаючи мітчик ненавантаженим.

Як зрозуміти, яка потрібна муфта?
За розміром різьби й посадковим діаметром гнізда патрона: QCT19 — під M2–M14, QCT31 — під M5–M24, QCT48 — під великі різьби.

Чи підійде патрон до старого універсального верстата?
Так. Саме осьова компенсація й робить такі патрони універсальними: вони не потребують синхронного шпинделя.

Навіщо потрібна запобіжна муфта?
Вона прослизає під час упору або перевантаження й захищає мітчик від поломки — важливо на автоматичних лініях і дрібних різьбах.

У нашому каталозі представлені різьбонарізні патрони DEGERLI з осьовою компенсацією та швидкозмінними муфтами: хвостовики BT30–BT50, SK30–SK50, HSK-A63 і циліндричні, під різьби M2–M24. Купити патрон із доставкою по Україні можна прямо тут, а якщо сумніваєтеся у виборі під свій верстат і задачу — зв'яжіться з нашими фахівцями, допоможемо підібрати оснастку під конкретну різьбу й обладнання.
