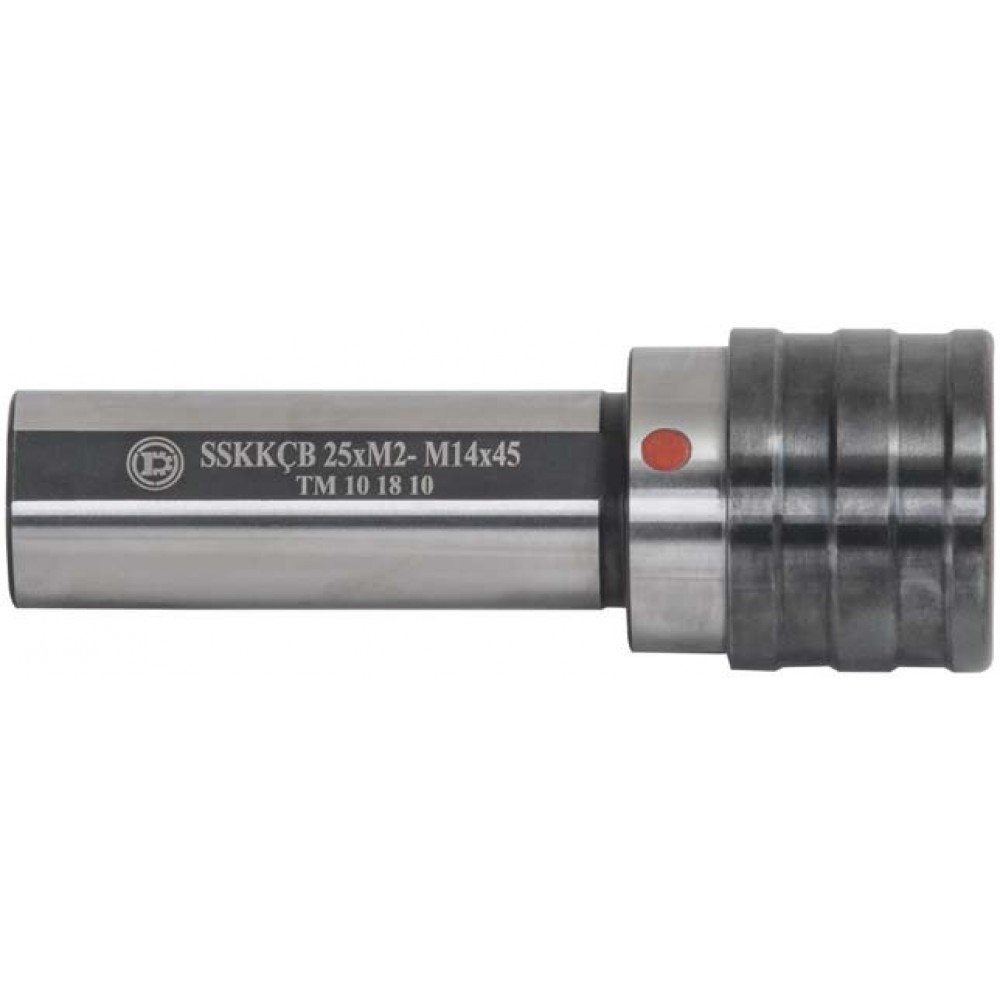

Патрон різьбонарізний з компенсацією по довжині D25xQCT19-45 під мітчики M2-M14

Різьбонарізний патрон D25xQCT19-45 з'єднує мітчик зі шпинделем через хвостовик D25 і гасить осьові перевантаження плавальним механізмом із ходом ±7 мм.

Призначення

Патрон призначений для кріплення машинних мітчиків і нарізання наскрізної та глухої різьби M2-M14. Хвостовик D25 забезпечує жорстке й точне встановлення у шпинделі.

Переваги

• Осьова компенсація ±7 мм: мітчик «плаває» й не перевантажується
• Швидка заміна мітчиків через муфти QCT19 — за секунди, без розбирання
• Хвостовик D25: жорстка посадка й точна співвісність у шпинделі
• Працює без rigid tapping — підходить для універсальних і старих верстатів
• Зменшує поломки мітчиків і брак різьби

Як використовувати

1. Доберіть муфту й мітчик. Оберіть швидкозмінну муфту QCT19 під потрібний розмір різьби з діапазону M2-M14 і машинний мітчик із відповідним квадратом хвостовика.
2. Вставте мітчик у муфту. Установіть мітчик у муфту так, щоб квадрат хвостовика ввійшов у квадратне гніздо без люфту.
3. Установіть муфту в патрон. Вставте муфту в посадкове гніздо патрона Ø19 мм до спрацювання швидкозмінного замка.
4. Закріпіть патрон у шпинделі. Установіть патрон хвостовиком D25 у шпиндель верстата й затягніть згідно зі стандартом кріплення.
5. Перевірте компенсацію. Переконайтеся, що мітчик вільно переміщується вздовж осі в межах ±7 мм — це робочий хід компенсації.
6. Наріжте різьбу. Задайте оберти й подачу під крок різьби, підведіть інструмент і наріжте різьбу з подачею МОР; компенсація згладить розсинхрон подачі та обертів.

Можливі складнощі та рішення

• Мітчик провертається в муфті. Квадрат хвостовика не збігся з гніздом — доберіть муфту точно під ваш мітчик.
• Биття інструмента. Забруднений конус хвостовика D25 або посадкове гніздо. Очистіть поверхні й перевірте затягування.

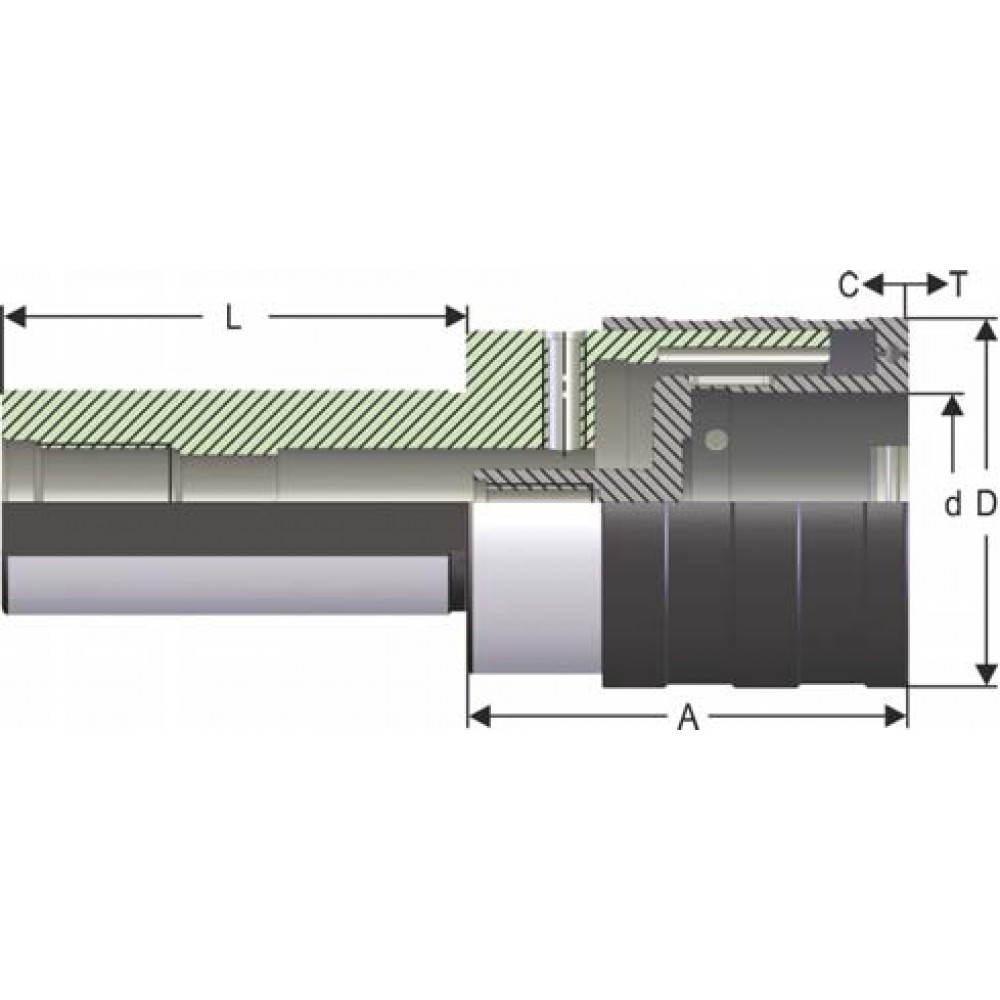

Характеристики

• Тип хвостовика: D25
• Посадковий діаметр муфти: 19 мм
• Діапазон різьб: M2-M14
• Осьова компенсація: ±7 мм
• Виліт: 45 мм
• Зовнішній діаметр: 38 мм

Питання — відповідь

Чи потрібен цьому патрону rigid tapping?
Ні. Осьова компенсація ±7 мм гасить розсинхрон, тож патрон працює й на верстатах без жорсткого синхронного нарізання.

Які мітчики підходять?
Машинні мітчики з різьбою з діапазону M2-M14; кріпляться через муфту QCT19 з відповідним квадратом.
