Система прив'язки деталі по осях 3D - Нова модель!

Вже включені макроси Fanuc або Siemens (цикли)!

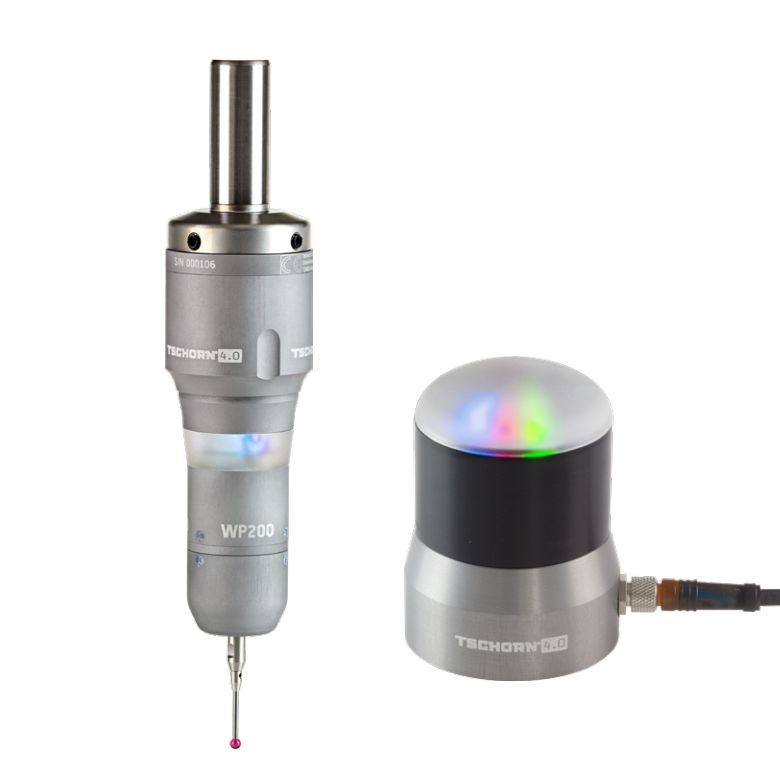

TSCHORN 4.0 - система виміру деталі 3D

Арт. 00SYS0KTO


Новий кромкошукач TSCHORN 4.0 автоматично знаходить нульову точку вашої заготовки. Також можливо автоматично виміряти заготовку - це важливий крок на шляху до автоматизації.


Модуль відправки був інтегрований в тестер, який зв'язується з одержувачем. Ви можете розмістити цей модуль приймача, наприклад, прямо на консолі машини. Тепер ви можете бачити вбудовані контрольні лампи на протязі всього процесу вимірів. Контрольні лампи на тестері і на приймачі інформують про стан пристрою, радіоуправлінні, а також про процес вимірювання.



Тестер дозволяє машині обробляти сигнали замірів безпосередньо в системі управління машиною. Ця функція не залежить від виробника системи управління машиною. Ось чому ви можете легко використовувати його на різноманітних фрезерних верстатах і обробних центрах.





Режим роботи системи прив'язки деталі по осях 3D:

- У той момент, коли ви досягаєте / торкаєтеся електропровідний деталі кулькою, завмер реєструється

- Тестер загоряється і одночасно відправляє сигнал приймача

- Приймач безпосередньо підключений до управління машиною

- Пристрій управління обробляє вхідний сигнал за допомогою існуючих вимірювальних циклів

- Точність вимірювання: +/- 0,003 мм







Система прив'язки деталі по осях містить:

- 1 кромкоіскатель 3D - для визначення нульової точки заготовки

- 1 приймач

- Макроси Fanuc або Siemens (цикли)
