Змінні муфти-вставки для мітчиків до різьбонарізних патронів з осьовою компенсацією

Змінні муфти-вставки для мітчиків — це швидкозмінні перехідники (адаптери), які утримують машинний мітчик у різьбонарізному патроні з осьовою компенсацією. Муфта захоплює мітчик за квадрат хвостовика, вставляється в гніздо патрона до клацання швидкозмінного замка й змінюється за секунди. Завдяки цьому один патрон закриває цілий діапазон різьб — достатньо поставити муфту під потрібний розмір. У розділі представлені муфти DEGERLI трьох серій: QCT19 (різьби M2–M14), QCT31 (M5–M24) та QCT48 (M14–M36). Нижче розберемо, якими бувають муфти-вставки, як підібрати їх під мітчик і патрон, як правильно працювати, на що дивитися під час вибору та як вчасно розпізнати знос.

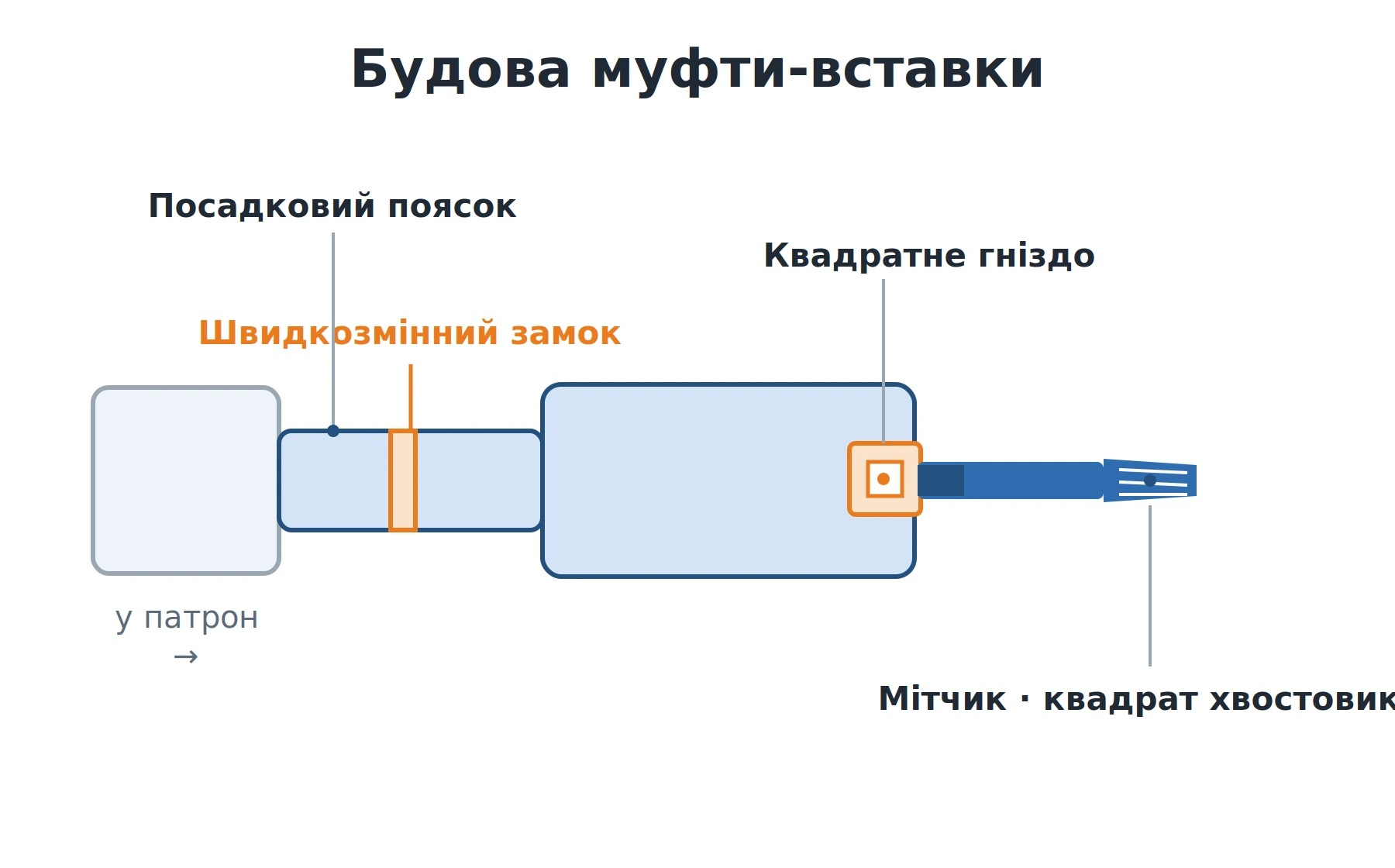

Що таке муфта-вставка і як вона влаштована

Муфта-вставка — проміжна ланка між гніздом патрона й мітчиком. Її завдання — точно відцентрувати інструмент, передати крутний момент через квадрат хвостовика й водночас забезпечити швидку заміну мітчика без розбирання патрона. Сам осьовий хід («плавання») дає патрон; муфта ж відповідає за надійний і співвісний захват конкретного мітчика.

• Посадковий поясок — калібрована циліндрична частина, що входить у гніздо патрона (Ø 19, 31 або 48 мм залежно від серії).
• Швидкозмінний замок — проточка під кульковий фіксатор патрона: муфта стає до характерного клацання.
• Квадратне гніздо — приймає квадрат хвостовика мітчика й передає крутний момент; переріз квадрата підібраний під кожен розмір різьби.
• Отвір під хвостовик — калібрований під діаметр хвостовика мітчика, центрує інструмент без люфту.
• Корпус муфти — задає зовнішній діаметр і довжину, що впливають на виліт і жорсткість.

Величину осьової компенсації задає патрон під відповідну серію: в оснастки під QCT19 це близько ±7 мм, під QCT31 — близько ±12 мм, під QCT48 — за специфікацією патрона. Муфта лише має вільно сидіти в гнізді, щоб мітчик міг «плавати» вздовж осі.

Види муфт-вставок і для чого вони застосовуються

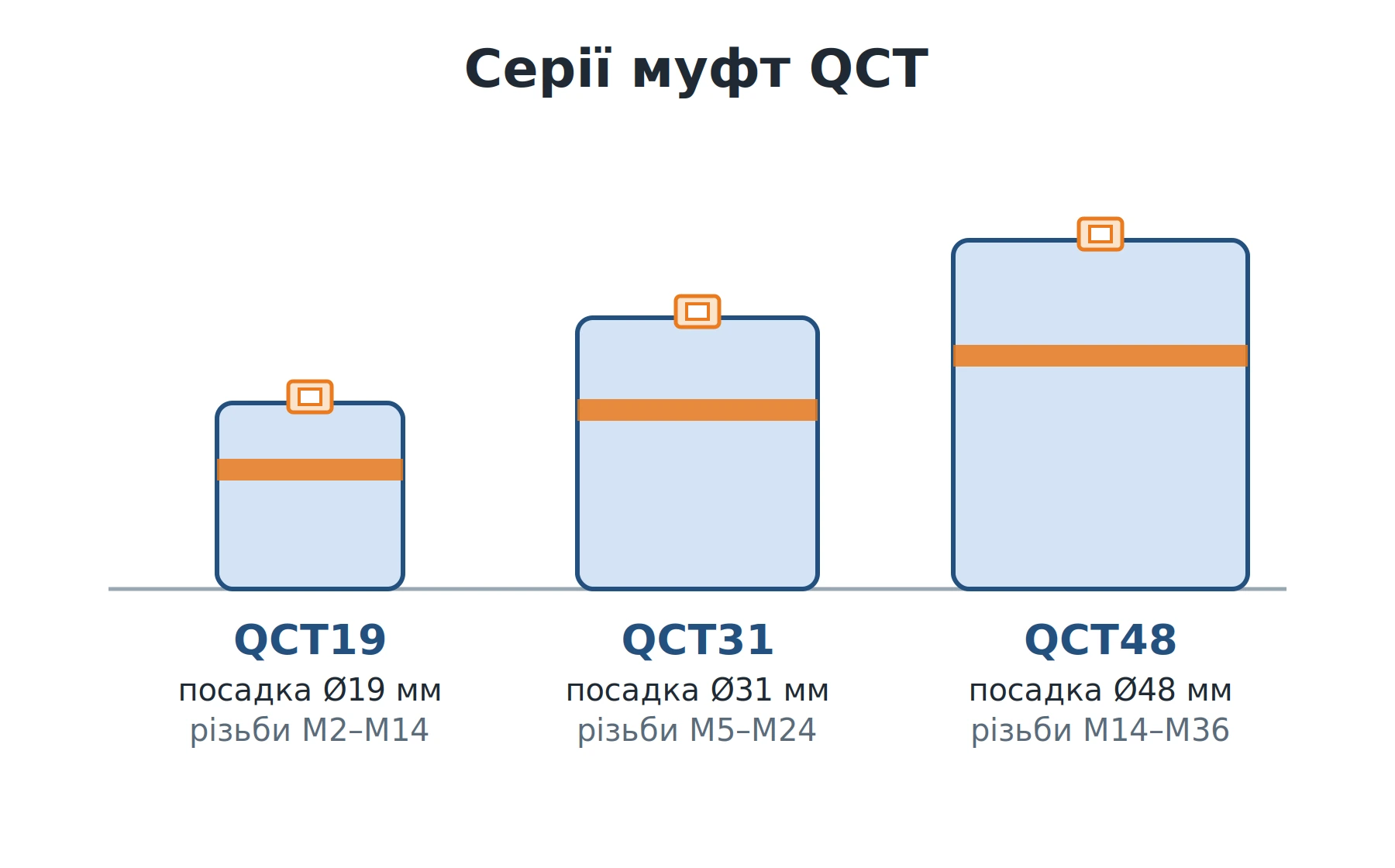

За серією та посадковим діаметром

Серія муфти визначається посадковим гніздом патрона. Від неї залежить і охоплення різьб: що більша серія, то більша різьба й розміри муфти.

Діапазони серій частково перекриваються (наприклад, M5–M14 є і в QCT19, і в QCT31): у цьому разі муфту обирають під той патрон, що стоїть на верстаті.

За розміром різьби, хвостовиком і квадратом

Усередині серії кожна муфта розрахована на конкретний мітчик — під його діаметр хвостовика й переріз квадрата. Той самий розмір різьби в різних виробників мітчиків може мати різний хвостовик, тому підбір ведуть не лише за різьбою, а й за хвостовиком.

Швидкозмінні муфти проти прямого кріплення

Пряме кріплення мітчика в патроні потребує розбирання вузла під час кожної заміни інструмента. Швидкозмінна муфта знімає цю проблему: мітчик змінюється за секунди, а один патрон обслуговує весь діапазон різьб серії. Для серійного виробництва й частого переналагодження це заощаджує час наладчика та скорочує парк оснастки.

Як розшифрувати модель і підібрати муфту

Маркування муфти читається за схемою QCT<серія>-<різьба>-d<Ø хвостовика мітчика>-S<переріз квадрата>. Наприклад, QCT19-M6-d6-S4,9 — муфта серії QCT19 під мітчик M6 з хвостовиком Ø6 мм і квадратом 4,9 мм.

Мітчик заводять у муфту так, щоб квадрат хвостовика повністю ввійшов у квадратне гніздо без люфту. Саме квадрат передає крутний момент, тому його стан і точність посадки прямо впливають на надійність з'єднання.

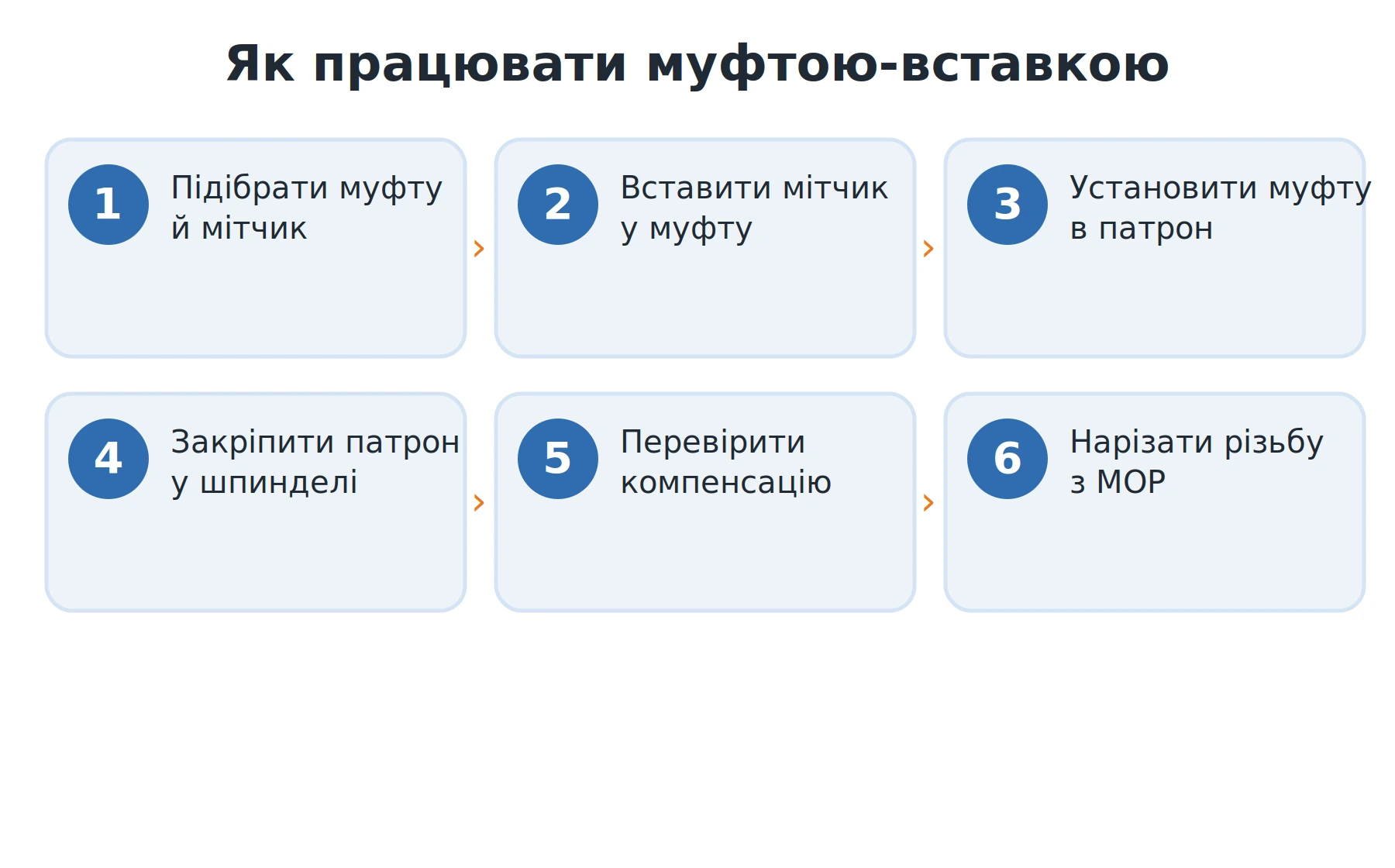

Як працювати з муфтою-вставкою: покрокова інструкція

1. Підберіть муфту й мітчик. Оберіть муфту потрібної серії під розмір різьби, діаметр хвостовика та квадрат вашого мітчика.
2. Вставте мітчик у муфту. Заведіть хвостовик в отвір муфти так, щоб квадрат увійшов у квадратне гніздо без люфту.
3. Установіть муфту в патрон. Вставте муфту посадковим пояском у гніздо різьбонарізного патрона до спрацювання швидкозмінного замка.
4. Закріпіть патрон у шпинделі. Установіть патрон хвостовиком у шпиндель верстата й затягніть згідно зі стандартом кріплення.
5. Перевірте компенсацію. Переконайтеся, що мітчик разом із муфтою вільно переміщується по осі в межах робочого ходу патрона.
6. Наріжте різьбу. Задайте оберти й подачу під крок різьби, підведіть інструмент і наріжте різьбу з подачею МОР; осьова компенсація згладить розсинхрон подачі та обертів.

Тонкощі й часті помилки

• Люфт по квадрату. Якщо переріз квадрата муфти не збігається з квадратом мітчика, з'єднання прослизає й зриває різьбу. Підбирайте муфту точно під свій мітчик.
• Невірний діаметр хвостовика. Завеликий отвір муфти дає биття й втрату співвісності. Перевіряйте параметр «d» у моделі.
• Бруд і стружка в замку. Заважають муфті до кінця сісти в гніздо й «плавати». Періодично очищайте посадковий поясок і гніздо патрона.
• Перекіс під час установлення мітчика. Мітчик, вставлений із перекосом, ріже рвану різьбу. Стежте, щоб квадрат сів рівно й до упору.
• Робота без МОР. Перегрів, налипання металу й прискорений знос мітчика. У більшості випадків потрібна подача мастильно-охолоджувальної рідини.

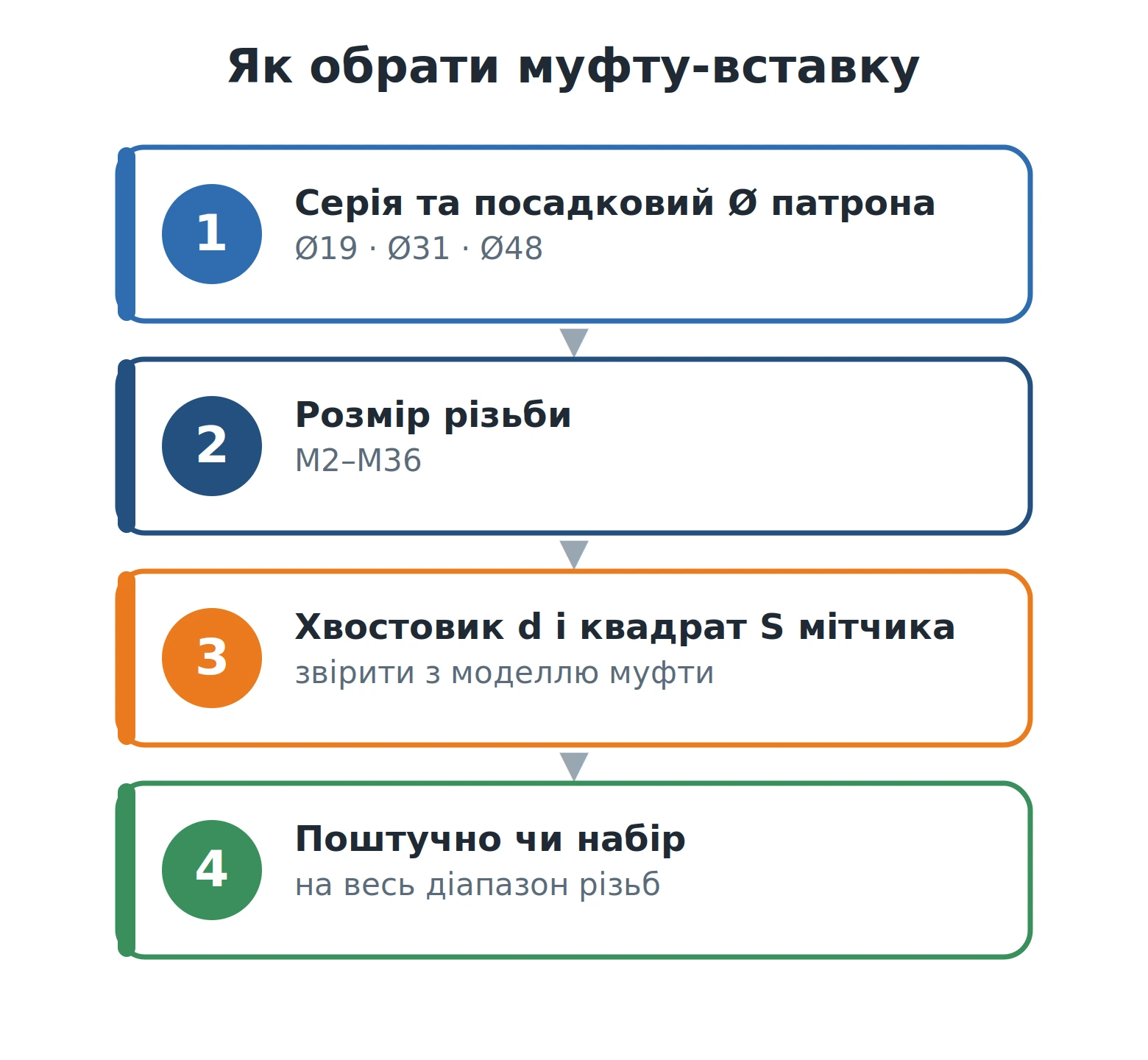

Як обрати муфту-вставку

1. Серія / посадковий діаметр. Визначається гніздом вашого патрона: Ø19 (QCT19), Ø31 (QCT31) або Ø48 (QCT48).
2. Розмір різьби. Оберіть муфту під потрібний мітчик: QCT19 (M2–M14), QCT31 (M5–M24) або QCT48 (M14–M36).
3. Хвостовик і квадрат мітчика. Звірте діаметр хвостовика (d) і переріз квадрата (S) з параметрами свого мітчика — вони вказані в моделі муфти.
4. Одинична робота чи серія. Під часте переналагодження беруть набір муфт на весь діапазон різьб, щоб не міняти патрон.

Знос муфт-вставок: види, причини і як визначити

Муфта зношується повільніше за мітчик, але її стан прямо впливає на якість різьби й збереження інструмента. Орієнтуйтеся на ознаки з таблиці.

Часті запитання

Чим муфта-вставка відрізняється від цанги?
Цанга затискає хвостовик по діаметру, а муфта тримає мітчик за квадрат і передає момент через нього — це надійніше для нарізання різьби й дозволяє мітчику «плавати» разом з осьовою компенсацією патрона.

Як зрозуміти, яка муфта потрібна?
За трьома параметрами: посадковий діаметр гнізда патрона (серія), розмір різьби мітчика та його хвостовик — діаметр (d) і переріз квадрата (S).

Чи взаємозамінні серії?
Ні. Серія жорстко прив'язана до посадкового діаметра патрона: муфту QCT19 не можна поставити в патрон під QCT31 або QCT48.

Що робити, якщо квадрат розбитий?
Зношений квадрат гнізда — привід замінити муфту: він дає прослизання й зрив різьби.

Чи потрібен під муфту окремий патрон?
Так. Муфта працює лише в різьбонарізному патроні з осьовою компенсацією відповідної серії; сам осьовий хід забезпечує патрон.

У нашому каталозі представлені змінні муфти-вставки DEGERLI серій QCT19, QCT31 і QCT48 під різьби M2–M36. Купити муфту з доставкою по Україні можна прямо тут, а якщо сумніваєтеся в підборі під свій мітчик і патрон — зв'яжіться з нашими фахівцями, допоможемо обрати муфту під конкретну різьбу, хвостовик та оснастку.
