Муфта-вставка різьбонарізна QCT19-M5-d6-S4,9 для мітчика M5 з хвостовиком 6 мм та січенням квадрата 4,9 мм

Швидкозмінна муфта QCT19-M5-d6-S4,9 є перехідником для мітчика M5 у патроні з посадковим діаметром 19 мм. Зовнішній Ø 32 мм, довжина 25 мм.

Призначення

Застосовується у швидкозмінних системах нарізання різьби: один патрон QCT19 + набір муфт закривають увесь діапазон різьб. Ця муфта розрахована на мітчик M5.

Переваги

• Дозволяє тримати набір мітчиків напоготові під один патрон
• Підходить для стандартних машинних мітчиків M5
• Швидка заміна мітчика — вийняв одну муфту, вставив іншу
• Квадрат 4,9 мм точно передає момент, мітчик не провертається
• Отвір під хвостовик Ø6 мм — щільна посадка без люфту

Як використовувати

1. Перевірте розміри мітчика. Переконайтеся, що в мітчика M5 хвостовик Ø6 мм і квадрат 4,9 мм — вони мають збігатися з муфтою QCT19-M5-d6-S4,9.
2. Вставте мітчик у муфту. Вставте хвостовик мітчика в отвір муфти так, щоб квадрат увійшов у квадратне гніздо 4,9 мм без люфту.
3. Установіть муфту в патрон. Вставте муфту в різьбонарізний патрон із посадкою Ø19 мм до спрацювання швидкозмінного замка.
4. Наріжте різьбу. Задайте режими під різьбу M5, увімкніть подачу МОР і наріжте різьбу; осьову компенсацію забезпечить патрон.
5. Замініть мітчик за потреби. Щоб поставити інший розмір, вийміть муфту з патрона й вставте іншу — без переналагодження.

Можливі складнощі та рішення

• Мітчик провертається. Квадрат мітчика менший за гніздо — перевірте, що в мітчика квадрат 4,9 мм; за зносу гнізда замініть муфту.
• Мітчик хитається в муфті. Хвостовик тонший за Ø6 мм. Переконайтеся, що діаметр хвостовика мітчика збігається з посадкою муфти.

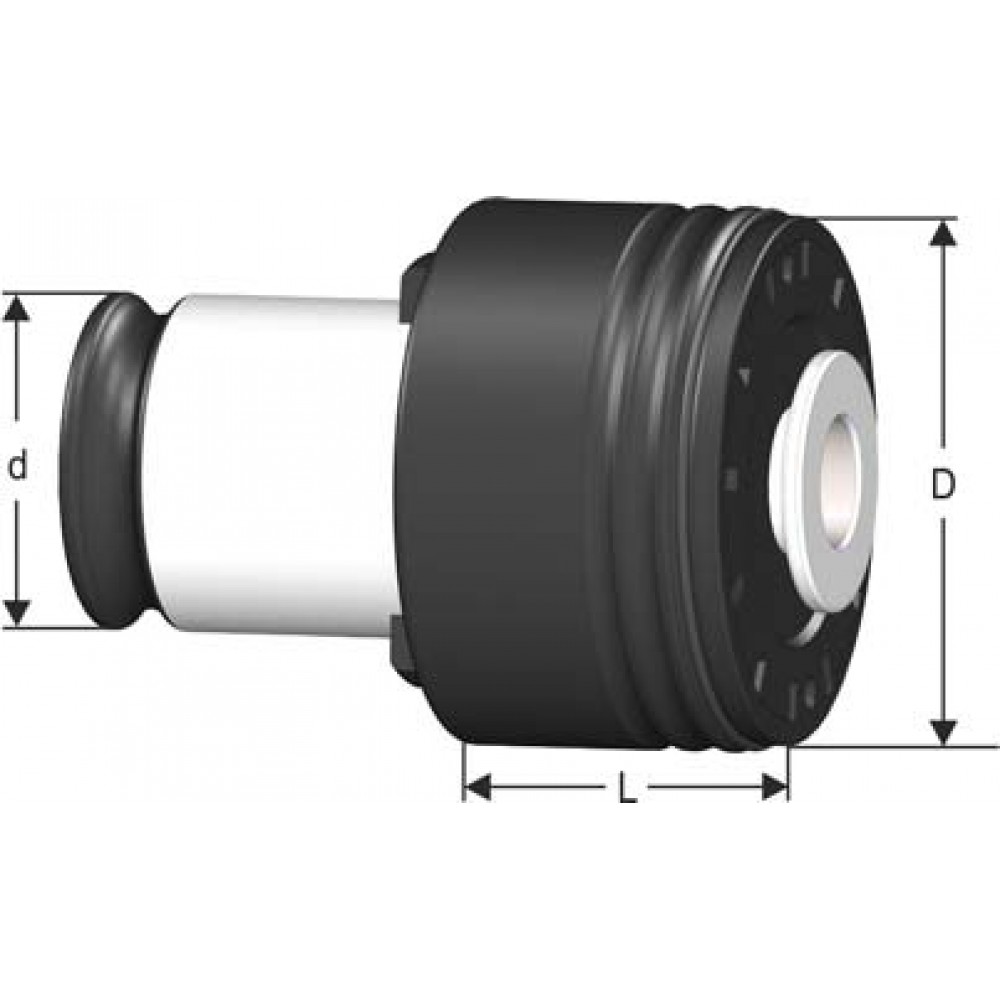

Характеристики

• Посадковий діаметр (під патрон): 19 мм
• Різьба мітчика: M5
• Діаметр хвостовика мітчика: 6 мм
• Переріз квадрата: 4,9 мм
• Зовнішній діаметр муфти: 32 мм
• Довжина муфти: 25 мм

Питання — відповідь

Як зрозуміти, що мітчик сів правильно?
Хвостовик входить в отвір Ø6 мм до упору, квадрат 4,9 мм — у гніздо, без осьового та радіального люфту.

Чи підійде ця муфта до мого патрона?
Так, якщо в патрона посадковий діаметр Ø19 мм (система QCT19). Зовнішній розмір муфти — Ø32 мм.
