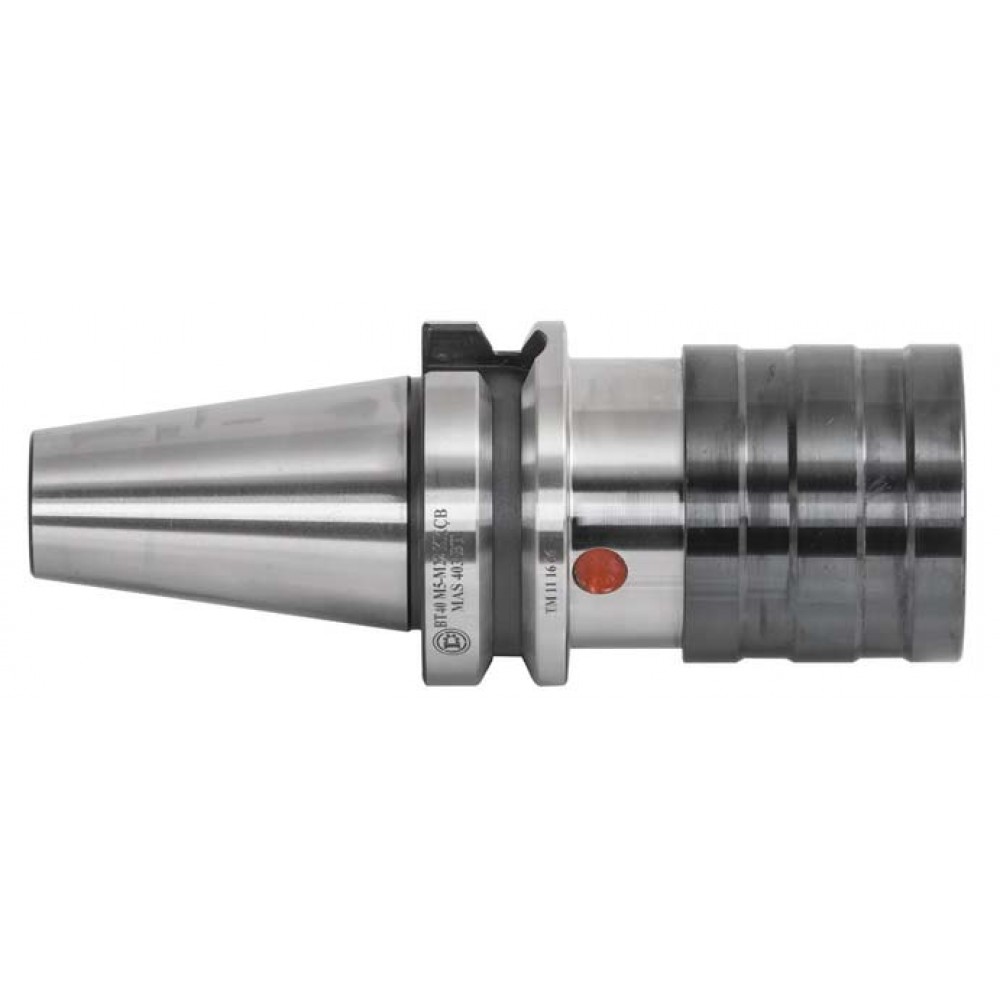

Патрон різьбонарізний з компенсацією по довжині BT50xQCT19-82 під мітчики M2-M14

BT50xQCT19-82 — компенсувальний патрон для мітчиків із хвостовиком BT50. Осьовий хід ±7 мм згладжує розбіжність подачі верстата й кроку різьби.

Призначення

Патрон застосовують для нарізання метричної різьби M2-M14 мітчиками на обробних центрах, верстатах із ЧПК, свердлильних і фрезерних верстатах. Хвостовик BT50 підходить до шпинделів відповідного стандарту.

Переваги

• Широке охоплення різьб M2-M14 завдяки набору змінних муфт
• Компактний корпус, зовнішній діаметр 38 мм
• Сумісний із мітчиками різних виробників через потрібну муфту
• Осьова компенсація ±7 мм: мітчик «плаває» й не перевантажується
• Швидка заміна мітчиків через муфти QCT19 — за секунди, без розбирання

Як використовувати

1. Доберіть муфту й мітчик. Оберіть швидкозмінну муфту QCT19 під потрібний розмір різьби з діапазону M2-M14 і машинний мітчик із відповідним квадратом хвостовика.
2. Вставте мітчик у муфту. Установіть мітчик у муфту так, щоб квадрат хвостовика ввійшов у квадратне гніздо без люфту.
3. Установіть муфту в патрон. Вставте муфту в посадкове гніздо патрона Ø19 мм до спрацювання швидкозмінного замка.
4. Закріпіть патрон у шпинделі. Установіть патрон хвостовиком BT50 у шпиндель верстата й затягніть згідно зі стандартом кріплення.
5. Перевірте компенсацію. Переконайтеся, що мітчик вільно переміщується вздовж осі в межах ±7 мм — це робочий хід компенсації.
6. Наріжте різьбу. Задайте оберти й подачу під крок різьби, підведіть інструмент і наріжте різьбу з подачею МОР; компенсація згладить розсинхрон подачі та обертів.

Можливі складнощі та рішення

• Заїдання на виході. У глухих отворах видаляйте стружку та беріть мітчик потрібного виконання (для глухих чи наскрізних).
• Ламається мітчик. Найчастіше причина — жорстка подача без компенсації або перекіс. Перевірте співвісність, переконайтеся, що мітчик вільно ходить у межах ±7 мм, зменшіть подачу.

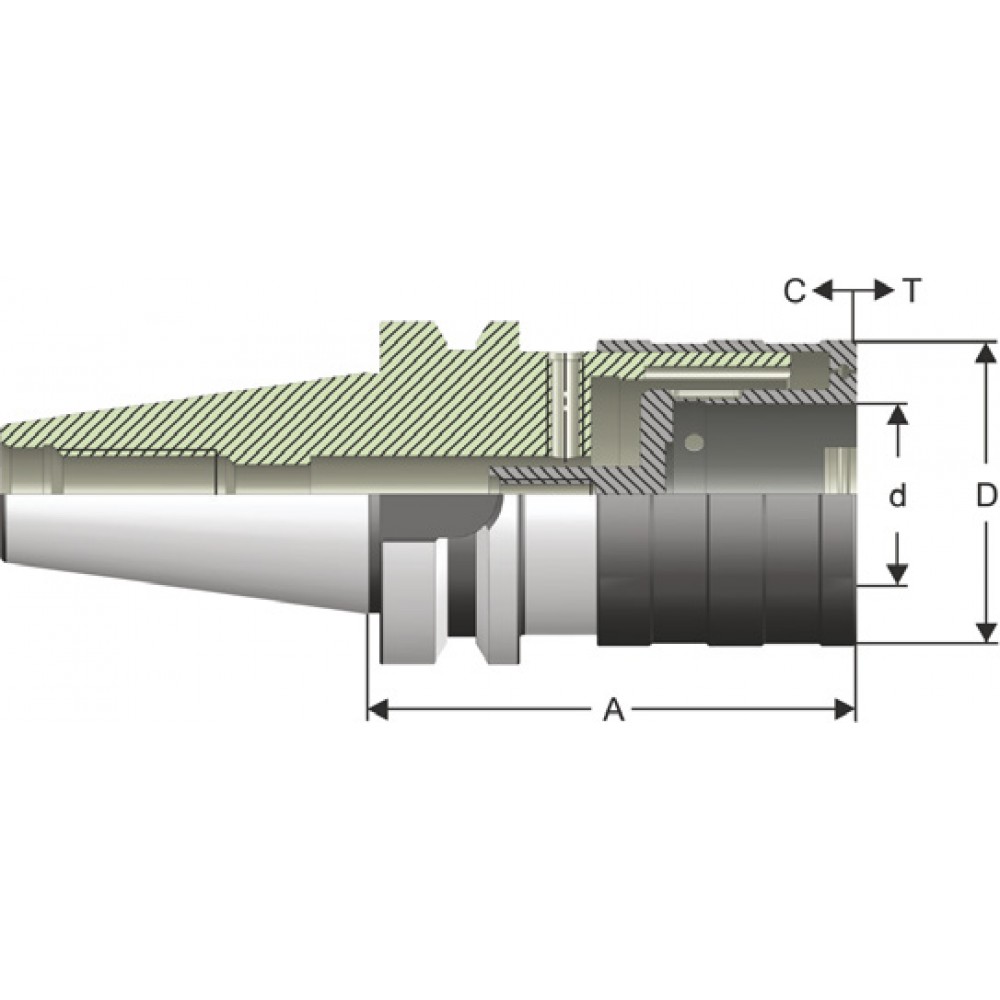

Характеристики

• Тип хвостовика: BT50
• Посадковий діаметр муфти: 19 мм
• Діапазон різьб: M2-M14
• Осьова компенсація: ±7 мм
• Виліт: 82 мм
• Зовнішній діаметр: 38 мм

Питання — відповідь

Навіщо компенсація, якщо верстат точний?
Навіть точна подача не збігається з кроком ідеально; компенсація знімає мікроперевантаження й подовжує строк служби мітчиків.

Який у патрона виліт?
Виліт 82 мм, зовнішній діаметр 38 мм — враховуйте під час розрахунку зони обробки.
