Розточувальний набір прецизійний або напівчистовий

Розточувальні набори: прецизійна точність систем HBOR та STANNY

Коли мова йде про фінішну обробку отворів, де допуски вимірюються мікронами, звичайна розточувальна оправка поступається місцем прецизійним розточувальним системам. У цій категорії представлені професійні набори для чистового та напівчистового розточування, що дозволяють досягти ідеальної циліндричності та шорсткості поверхні.

Основою нашого асортименту є високоефективні системи HBOR та інструмент від світового лідера в області розточування — бренду STANNY.

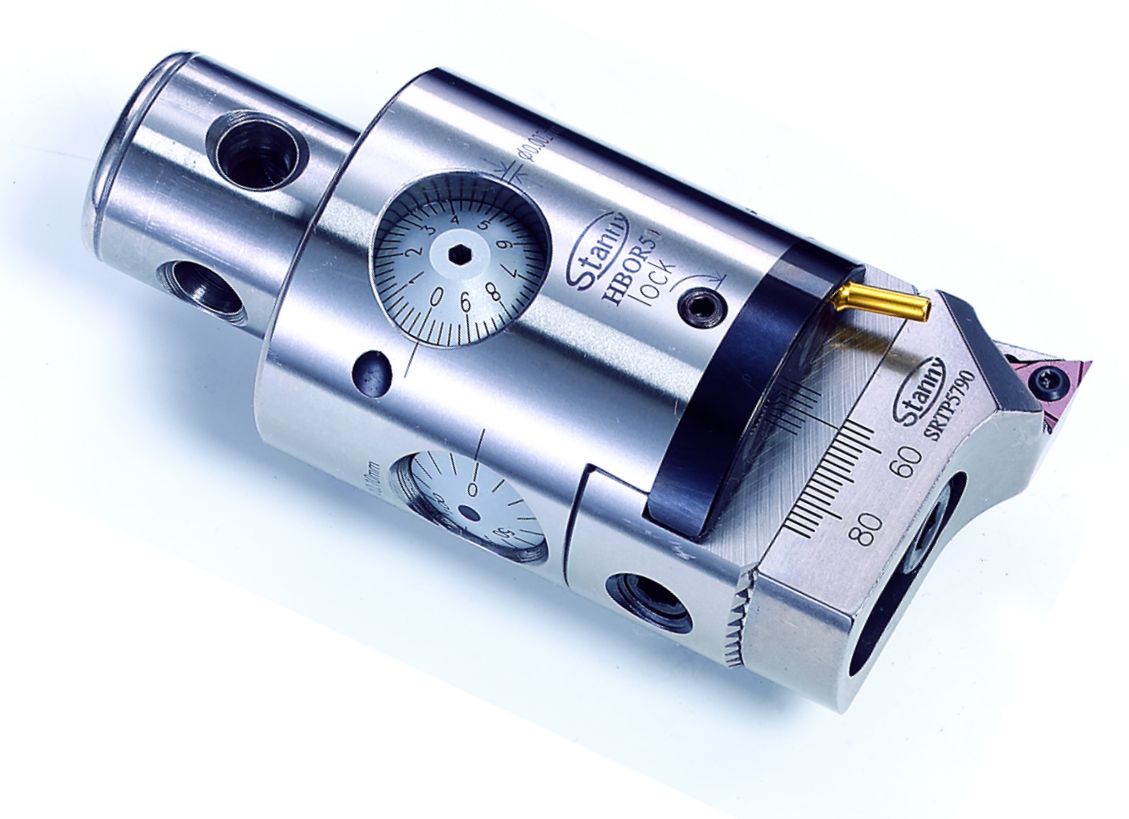

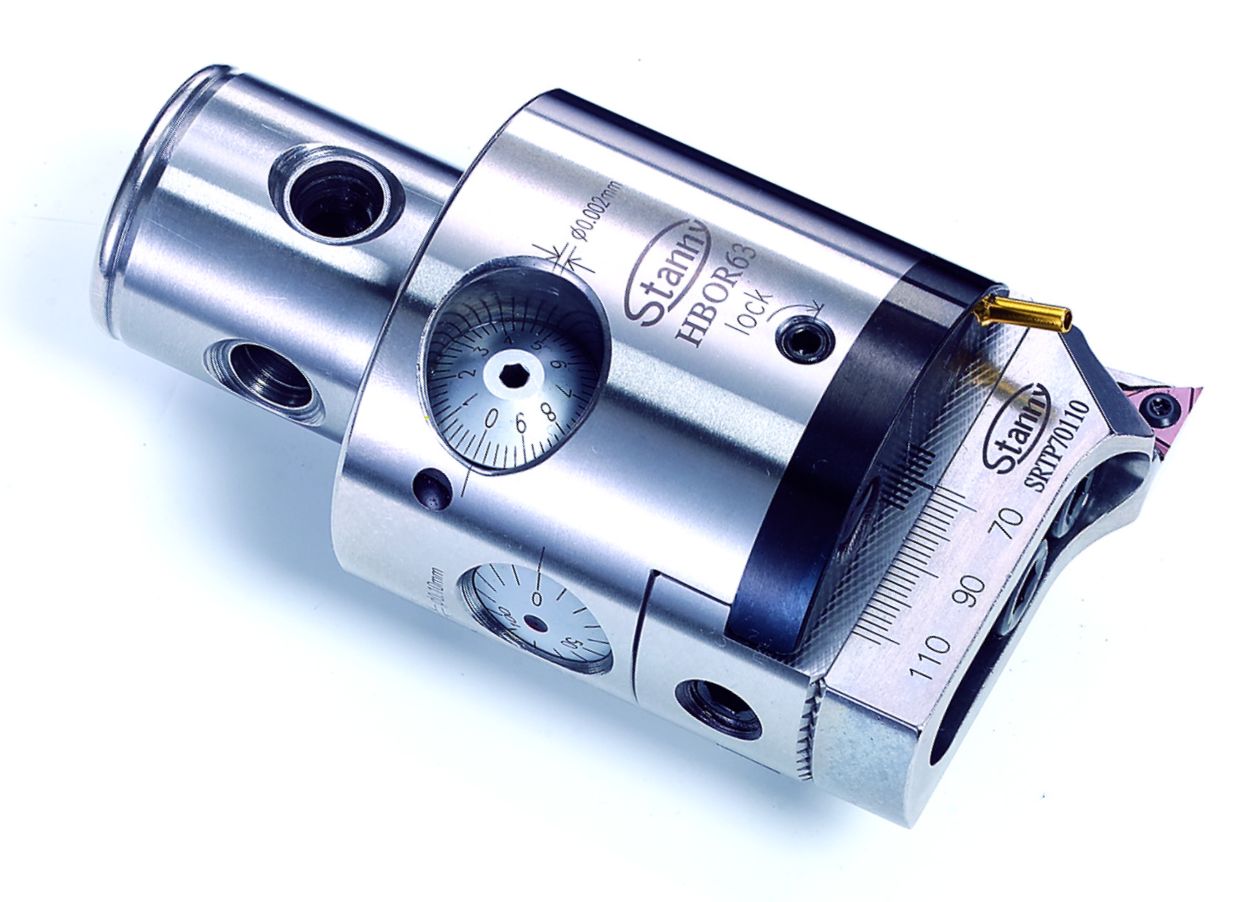

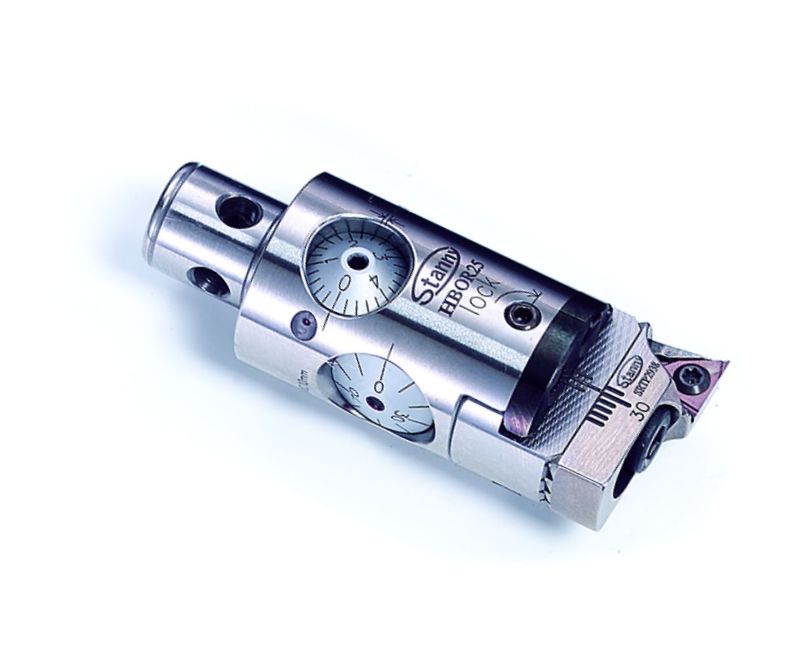

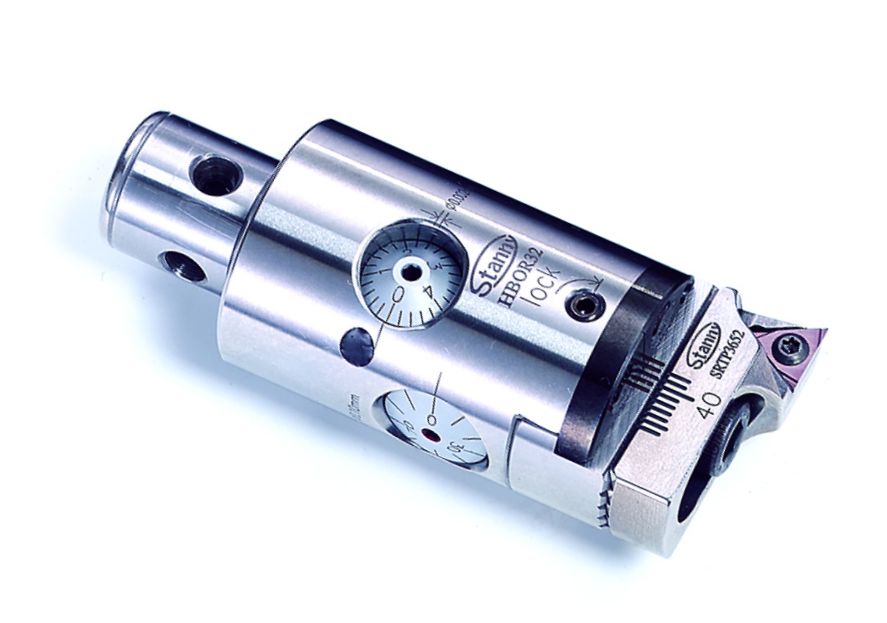

Прецизійні системи HBOR: мікрорегулювання для ідеального результату

Система HBOR (High Precision Boring) — це еталон у світі точної механіки. Головна особливість цих головок полягає в механізмі мікрометричного налаштування.
    • Точність налаштування: Крок регулювання дозволяє змінювати діаметр обробки з точністю до 0,002 мм (2 мікрони) на поділ шкали.
    • Діапазон обробки: Завдяки модульності, один набір HBOR може перекривати діапазони від 6 мм до 200+ мм.
    • Динамічне балансування: Головки HBOR розраховані на роботу на високих обертах без вібрацій, що критично для дзеркальної чистоти поверхні.

Типи обробки: пряме та зворотне розточування

Сучасні прецизійні набори дозволяють виконувати складні технологічні завдання:
    1. Пряме розточування: Стандартна операція збільшення діаметра отвору з боку шпинделя. Забезпечує високу соосність та виправлення геометрії після свердління.
    2. Зворотне розточування (Back Boring): Унікальна можливість систем STANNY та HBOR. Дозволяє обробляти тильну сторону отвору (цековку або фаску) без перевстановлення деталі. Це гарантує ідеальну перпендикулярність поверхонь та суттєво економить час на ЧПК.

Переваги бренду STANNY над конкурентами

Чому досвідчені технологи обирають STANNY?
    • Модульна система з'єднання: Використання стандарту LBK або спеціальних зубчастих муфт забезпечує монолітну жорсткість збірки.
    • Внутрішня подача СОЖ: На відміну від бюджетних аналогів, у STANNY канали охолодження спрямовані точно на ріжучу кромку, що вимиває стружку з глибоких отворів.
    • Матеріал корпусу: Використання високоміцних легких сплавів у великих головках знижує навантаження на шпиндель верстата, зберігаючи його ресурс.
    • Довговічність механізму: Гвинтова пара мікрорегулювання має спеціальне покриття, що виключає люфт навіть після тисяч налаштувань.

Як вибрати розточувальний набір?

При виборі набору орієнтуйтеся на три фактори:
    1. Діапазон діаметрів: Обирайте набір, де ваше основне завдання знаходиться в середині робочого діапазону головки (наприклад, для отворів 40-50 мм ідеально підійде набір 8-203 мм).
    2. Тип хвостовика: Переконайтеся, що базова оправка відповідає вашому шпинделю (BT40, SK40, HSK63).
    3. Глибина розточування: Зверніть увагу на довжину різців (штанг) у наборі. Для глибоких отворів ми пропонуємо подовжувачі з антивібраційними властивостями.

Чому купувати у нас зручно та вигідно?

    • Готові рішення: Наші набори укомплектовані всім необхідним: головка, набір різців, ключі та змінні пластини в зручному кейсі.
    • Підбір пластин: Ми не просто продаємо залізо — ми підбираємо правильну геометрію пластин під ваш матеріал (алюміній, загартована сталь, нержавійка).
    • Технічна підтримка: Наші інженери допоможуть розрахувати режими різання для чистової обробки.
    • Швидкість: Складська програма дозволяє відправити набір STANNY в день замовлення.

Технічна консультація: Розширений FAQ по розточувальних системах

1. У чому головна конструктивна перевага мікрометричних головок HBOR?

Система HBOR використовує унікальну гвинтову пару з мінімальним кроком різьби та вбудованою системою компенсації люфту. На відміну від стандартних головок, де при зміні напрямку обертання гвинта виникає «мертвий хід», механізм HBOR забезпечує миттєвий відгук повзуна. Це дозволяє впевнено коригувати розмір на 0,002 мм, що критично при обробці отворів під пресові посадки або підшипники високої точності.

2. Чим напівчистове розточування відрізняється від чистового (прецизійного)?

    • Напівчистове (Double Bit): Використовуються дворізцеві головки. Вони працюють за принципом симетрії: два різці знімають припуск одночасно. Це дозволяє працювати з великими подачами та вирівнювати вісь отвору після грубого свердління.
    • Чистове/Прецизійне (Single Bit): Використовується один різець (системи HBOR). Це мінімізує радіальні сили відтискання інструменту та дозволяє досягти шорсткості поверхні на рівні Ra 0.6–0.8 та ідеальної циліндричності.

3. Як реалізується функція «зворотного розточування» у наборах STANNY?

Для зворотного розточування (обробка задньої фаски або торця отвору) різець у головці STANNY розгортається на 180 градусів, а шпиндель верстата програмується на зміщення (орієнтацію) для безпечного входу в отвір. Це дозволяє обробити дві сторони деталі за один установ, що виключає похибку базування.

4. Чому STANNY використовує модульну систему з'єднання LBK?

Система LBK — це жорстке циліндричне з'єднання з боковим кріпленням гвинтами. Переваги для користувача:
    • Універсальність: Ви можете міняти лише хвостовик (наприклад, з BT40 на SK40), залишаючи ту саму розточувальну головку.
    • Гасіння вібрацій: Модульне з'єднання діє як демпфер, що дозволяє працювати на більшому вильоті інструменту без втрати якості поверхні.

5. Як правильно налаштувати діаметр у прецизійній головці HBOR?

    1. Послабте боковий стопорний гвинт (фіксатор повзуна).
    2. Обертайте мікрометричну шкалу за годинниковою стрілкою для збільшення діаметра.
    3. Важливо: Одне ділення шкали зазвичай дорівнює 0,002 мм на діаметр (або 0,01 мм залежно від моделі).
    4. Затягніть стопорний гвинт перед початком обробки. Порада: Завжди робіть фінальне налаштування "на розширення", щоб вибрати мікроскопічний зазор механізму.

6. Які пластини краще використовувати для чистового розточування?

Для прецизійних головок STANNY ми рекомендуємо пластини з радіусом при вершині 0.1 мм або 0.2 мм. Чим менший радіус, тим менша радіальна сила відтискання інструменту, що забезпечує кращу геометричну точність отвору. Для алюмінію обирайте пластини з полірованою передньою поверхнею, для сталі — з міцним PVD-покриттям.

7. Чи витримують головки HBOR високий тиск СОЖ?

Так, професійні системи HBOR від STANNY спроєктовані для роботи з внутрішньою подачею СОЖ під тиском до 20–40 бар. Охолоджувальна рідина проходить крізь корпус і спрямовується прямо на ріжучу кромку, що критично важливо для вимивання ниткоподібної стружки з глибоких отворів.

8. Як обслуговувати розточувальний набір, щоб він не втратив точність?

    • Після роботи обов'язково очищуйте мікрометричну головку від стружки та пилу.
    • Регулярно перевіряйте стан стопорних гвинтів.
    • Зберігайте набір у заводському кейсі в сухому місці.
    • Раз на декілька місяців (при інтенсивній роботі) рекомендується змащувати гвинтову пару прецизійним мастилом через технологічні отвори.

Залишилися питання щодо вильоту інструменту чи режимів різання? Наші інженери допоможуть підібрати оптимальну конфігурацію набору STANNY під ваше конкретне завдання!
