HBOR50 6-90 Розточувальна система

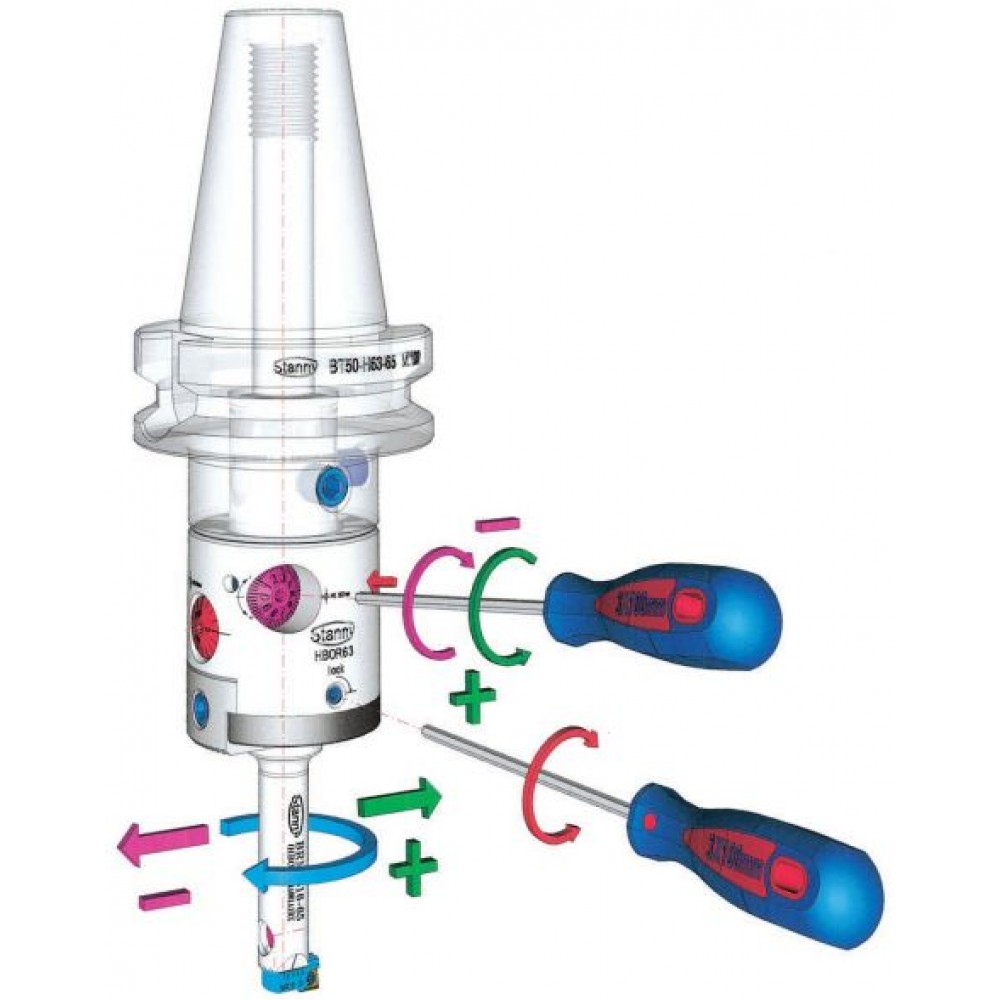

В расточной головке установлен регулятор со шкалой, где каждое деление шкалы расточной головки равняется 2µm (0.002мм). Каждое деление крупной шкалы равняется 100µm (0.10мм).

Диаметр хвостовика расточного резца чистовой системы HBOR50 - Ø16мм. В комбинации с резцами серии BR, диаметр расточки головкой HBOR50 может быть в пределах Ø6 ~ Ø90мм.



Характеристики:

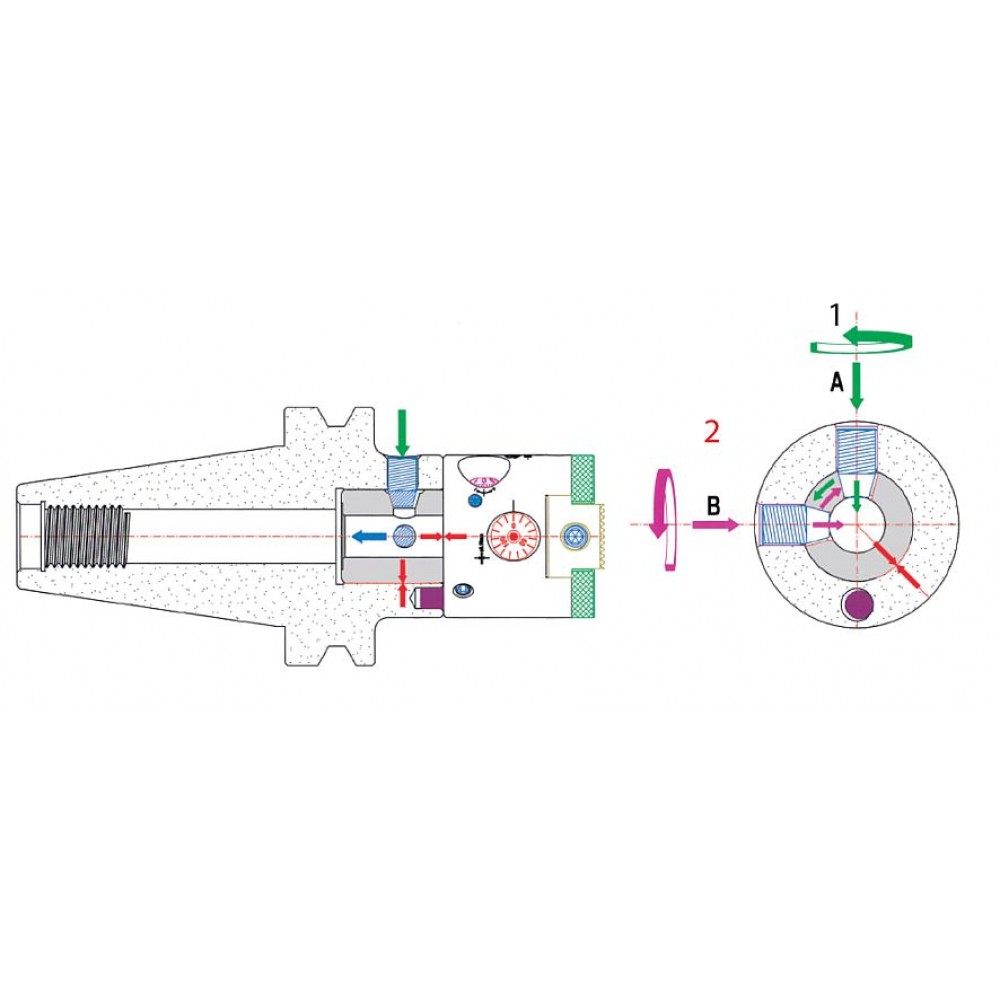

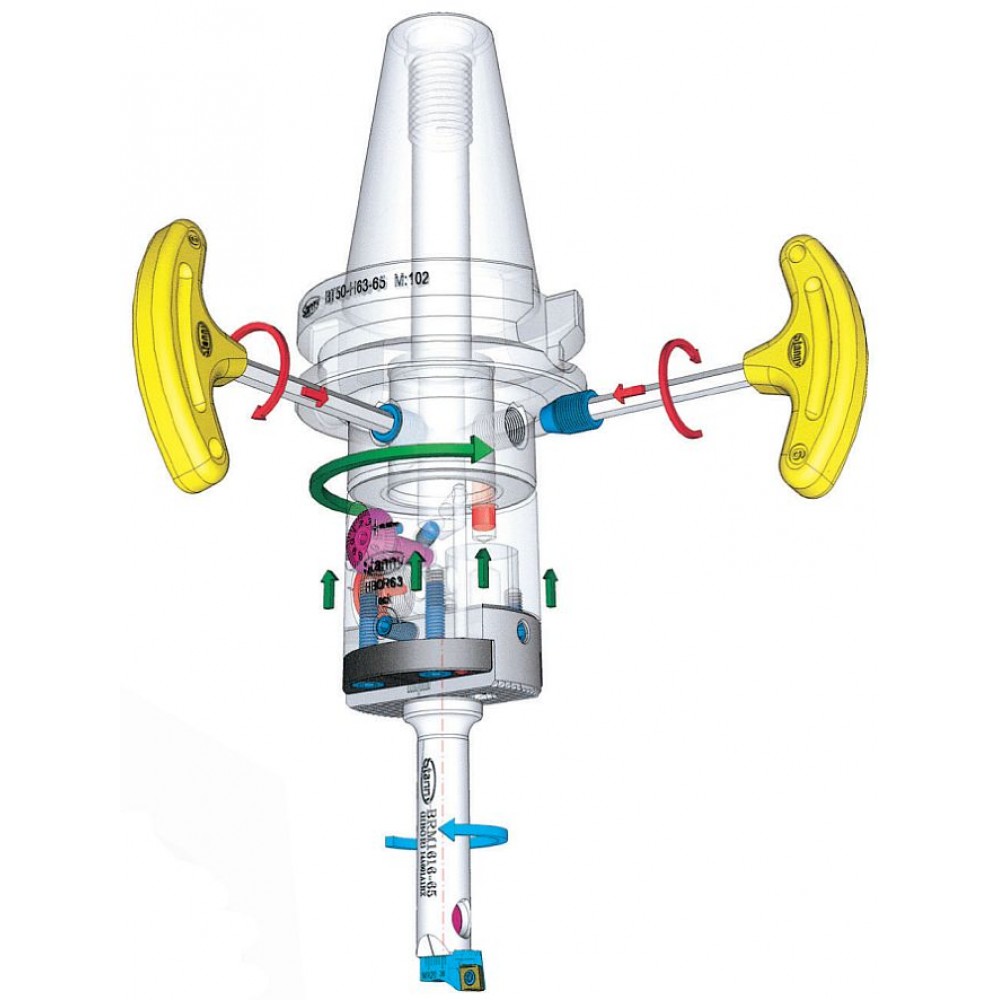

Расточная система серии HBOR спроектирована таким образом, что при регулировке диаметров, в движение приводятся оба элемента одновременно - и кассета, и передвижной блок. При работе системы в среднем положении вся система отбалансирована.

При смещении кассеты в крайнюю точку (при наибольшем диаметре растачивания) смещается центровочное твердосплавное тяжести, что приводит к появлению вибрации.

При этом для обеспечения компенсации дисбаланса (для уравновешивания), блок передвигается в противоположную сторону.

Такая конструкция позволяет быстро и качественно отбалансировать систему.

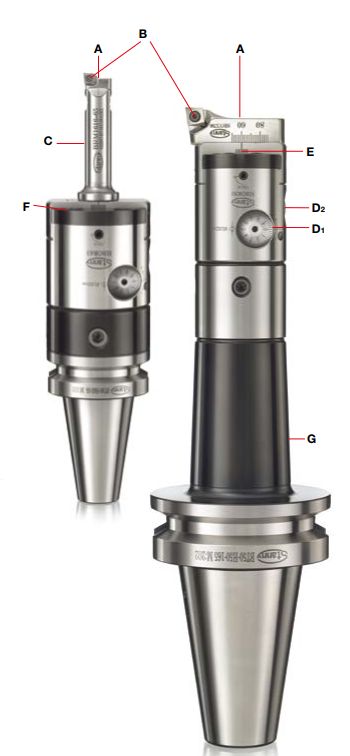

Составляющие:



a) Регулировочно-зажимной болт для кассеты

b) Кассета и зажимной болт для режущей пластины

c) Высокоточная градуировка, шаг 0.001мм, изменение диаметра на 0.002мм

d) Стандартная градуировка, шаг 0.05мм, изменение диаметра на 0.1мм

e) Грубая градуировка, шаг 1мм, изменение диаметра на 2мм

f) Корпус и отверстие для подачи СОЖ

g) Хвостовик



Принадлежности:



Внимание!  Расточной набор в стандартной комплектации идет без хвостовика!

Дополнительно к расточной системе следует подобрать хвостовик, подходящий непосредственно для Вашего станка (BT, DIN69871, DIN2080 и т.д.).

При необходимости, могут быть установлены удлинители до 150мм.

Пластины рекомендуются компании Kyocera (Япония)
