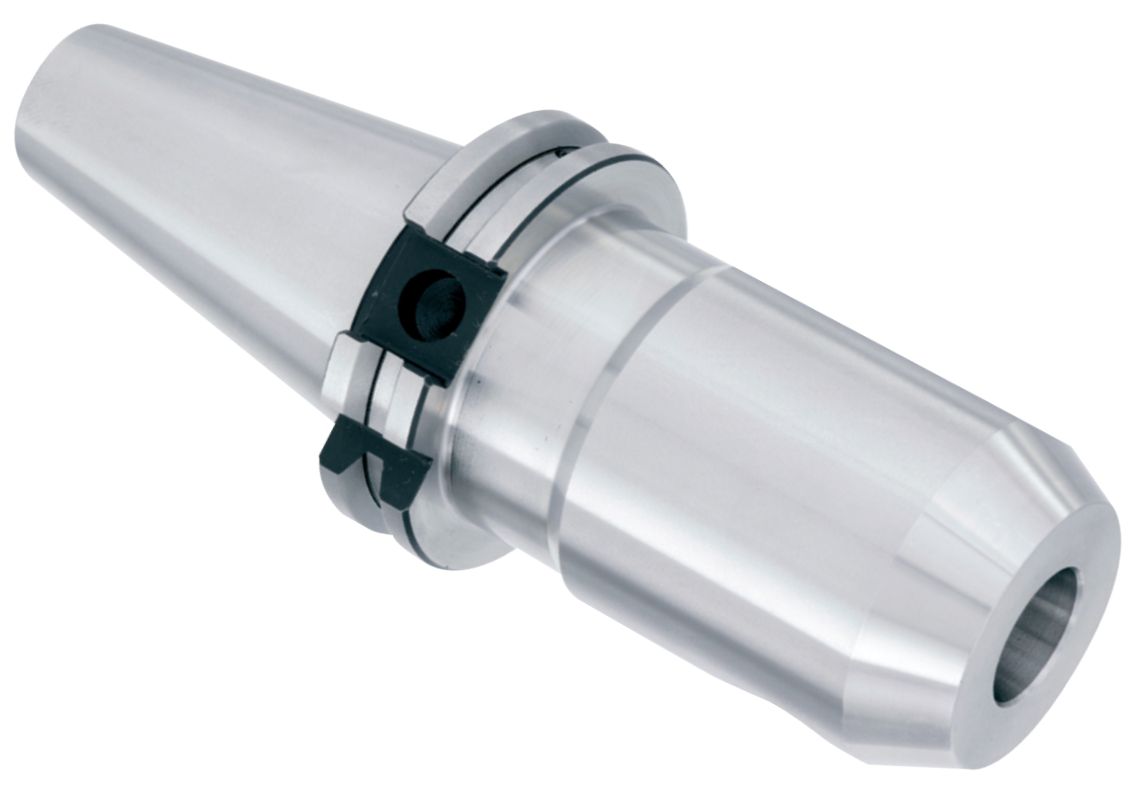

Фрезерні патрони Weldon (Side Lock) SeRiNex

Патрони Weldon (Велдон): безкомпромісна жорсткість для силового фрезерування

Патрон Weldon — це золотий стандарт надійності, коли йдеться про передачу високого крутного моменту. На відміну від цангових систем, де інструмент тримається за рахунок тертя, у системі Велдон фіксація відбувається механічно: затискні гвинти патрона впираються безпосередньо в лиску (пласку ділянку) на хвостовику фрези. Це повністю виключає прокручування або «виповзання» інструменту навіть при екстремальних навантаженнях.

Ми пропонуємо преміальні патрони Weldon від італійського бренду SeRiNex, які поєднують у собі європейську точність та феноменальну витривалість.

Переваги патронів Weldon від SeRiNex

Чому італійська оснастка SeRiNex виграє у конкурентів та азіатських аналогів?
    • Високоточне балансування: Більшість виробників не приділяють уваги балансуванню патронів Weldon через їхню «силову» природу. SeRiNex балансує кожен патрон за стандартом G 6.3, що дозволяє стабільно працювати на обертах до 15 000 об/хв.
    • Еталонна соосність: Точність біття патронів становить 0,003 мм, що мінімізує мікровібрації та подовжує термін служби ріжучої кромки фрези.
    • Автоматизоване виробництво: Патрони виготовляються на повністю роботизованих лініях в Італії. Це гарантує стабільність геометричних параметрів у кожній партії та виключає «людський фактор».
    • Сертифікована сталь: Використання високоякісної легованої сталі з наступною термічною обробкою робить корпус патрона стійким до деформацій та зносу затискних отворів.
    • Інтегрована система СОЖ: Патрони мають канали для подачі охолоджувальної рідини, що критично важливо для відведення тепла при важкій обробці.

Застосування патронів Weldon

Патрони з боковою фіксацією (Side Lock) є незамінними у таких випадках:
    1. Чорнова обробка: Зняття великих шарів металу за один прохід.
    2. Робота з великими діаметрами: Надійна фіксація фрез із діаметром хвостовика до 63 мм.
    3. Високонавантажене фрезерування: Обробка важкооброблюваних сталей, титану та жароміцних сплавів, де виникають значні радіальні сили.

Як правильно вибрати патрон Weldon?

При виборі орієнтуйтеся на технічні параметри вашого обладнання та інструменту:

1. Тип та розмір конуса шпинделя

Ми пропонуємо патрони під усі актуальні стандарти:
    • BT (MAS 403): BT30, BT40, BT50 (для японських та тайванських верстатів).
    • SK (DIN 69871): SK40, SK50 (європейський стандарт).
    • HSK (DIN 63893): Для швидкісних сучасних центрів.
    • ISO (DIN 2080) та Конус Морзе (DIN 228): Для класичних універсальних верстатів.

2. Діаметр посадкового отвору

Патрон Weldon підбирається суворо під діаметр хвостовика фрези (наприклад, 6, 10, 16, 20, 25 мм і т.д.). Пам'ятайте, що інструмент повинен мати відповідну лиску на хвостовику для правильної фіксації.

Зручність вибору в нашому магазині

Ми зробили все, щоб підбір професійної оснастки був простим:
    • Актуальна наявність: Найпопулярніші розміри патронів BT40 та SK40 завжди на складі.
    • Комплексне рішення: У нас ви можете відразу підібрати штревелі та фрези з хвостовиком Weldon.
    • Прямі поставки: Ви купуєте оригінальний італійський продукт без зайвих націнок посередників.
    • Професійна консультація: Наші інженери допоможуть перевірити сумісність патрона з вашим верстатом.

Технічна консультація: Розширений FAQ по патронах Weldon

1. Чи можна використовувати патрони Weldon для чистового фрезерування?

Традиційно Weldon вважається інструментом для чорнової обробки через зміщення осі інструменту затискним гвинтом. Проте патрони SeRiNex виготовляються з прецизійною точністю отвору (допуск H5/H6). Це мінімізує похибку зміщення. Якщо ваша чистова операція не потребує допусків у межах мікрон, італійські патрони Weldon чудово впораються завдяки балансуванню G6.3.

2. Чому на деяких патронах Weldon один затискний гвинт, а на інших — два?

Кількість гвинтів залежить від діаметра хвостовика інструменту:
    • Діаметри 6–20 мм: Зазвичай мають один гвинт. Цього достатньо для надійної фіксації.
    • Діаметри 25 мм і більше: Мають два гвинти. Це необхідно для рівномірного розподілу величезного крутного моменту, який виникає при роботі великими фрезами, та запобігання перекосу інструменту.

3. Що робити, якщо на хвостовику фрези немає лиски Weldon?

Затискати таку фрезу в патрон Weldon не рекомендується. Гвинт просто впреться в циліндричну поверхню, і при сильному навантаженні фреза прокрутиться, залишивши глибоку борозну на внутрішній поверхні патрона. В такому разі краще самостійно зробити лиску на шліфувальному верстаті або скористатися силовим фрезерним патроном.

4. Як балансування G6.3 впливає на роботу системи Weldon?

Оскільки конструкція Weldon сама по собі є асиметричною (через гвинт з одного боку), власне балансування патрона від SeRiNex є критично важливим. Італійські інженери компенсують масу гвинта на стадії виробництва. Це дозволяє уникнути резонансних вібрацій на обертах понад 10 000 об/хв, що береже підшипники вашого шпинделя та покращує якість поверхні.

5. Чи сумісні патрони SeRiNex із внутрішньою подачею СОЖ?

Так. Більшість моделей патронів Weldon від SeRiNex мають внутрішні канали для проходження охолоджувальної рідини. СОЖ подається вздовж хвостовика інструменту безпосередньо в зону різання. Це в рази збільшує стійкість фрези при роботі з в’язкими матеріалами (нержавійка, титан) та глибокими пазами.

6. Який момент затягування гвинтів рекомендується?

Головна помилка — затягування «від усієї душі» з використанням подовжувачів ключа. Це може призвести до деформації корпусу патрона або «закушування» різьби. Завдяки високоякісній сталі SeRiNex, достатньо стандартного зусилля рукою. Для точних робіт рекомендуємо використовувати динамометричний ключ згідно з таблицею значень у паспорті виробу.

7. Чому варто віддати перевагу SeRiNex замість дешевих китайських аналогів?

В патронах Weldon критично важливою є твердість посадкового отвору. В дешевих патронах після 20–30 замін інструменту гвинт «розбиває» різьбу або продавлює внутрішню стінку, через що фреза починає вібрувати. SeRiNex використовує цементацію та гартування сталі, що дозволяє патрону працювати роками без втрати геометрії.

8. Як правильно чистити патрон перед встановленням фрези?

Перед кожним встановленням обов’язково видаліть залишки мастила та мікростружку з внутрішнього отвору патрона та з хвостовика фрези. Навіть пилинка товщиною в 0,01 мм призведе до перекосу інструменту, що збільшить біття та може призвести до поломки фрези на великій подачі.
