Цангові патрони фрезерні: еталон точності та надійності

У сучасній металообробці цанговий патрон — це не просто тримач, а критично важлива ланка між верстатом та інструментом. Від його якості залежить не лише точність виготовленої деталі, а й термін служби ваших фрез та шпинделя.

Ми пропонуємо преміальну оснастку від провідного італійського виробника SeRiNex, яка відповідає найсуворішим європейським стандартам DIN та ISO.

Чому варто обрати цангові патрони SeRiNex?

На ринку існує безліч бюджетних аналогів, проте професіонали обирають італійську якість SeRiNex через кілька ключових переваг:
    • Феноменальна точність (біття): Соосність між конусом кріплення та посадковим місцем інструменту у більшості патронів становить менше 0,003 мм. Це мінімізує вібрації та дозволяє проводити фінішні операції з ідеальною чистотою.
    • Високоякісна сталь: Вся оснастка виготовляється із сертифікованої легованої сталі, що пройшла спеціальну термічну обробку. Це гарантує стійкість до деформацій та корозії навіть при екстремальних навантаженнях.
    • Прецизійне балансування: Патрони SeRiNex відбалансовані для роботи на високих обертах, що критично важливо для сучасних обробних центрів.
    • Довговічність: Завдяки шліфованим робочим поверхням та високій твердості сталі, патрони зберігають свою точність протягом багатьох років інтенсивної експлуатації.

Типи та класифікація цангових патронів

Вибір патрона починається з визначення типу конуса вашого верстата. Ми пропонуємо всі основні світові стандарти:

1. За типом конуса (Хвостовика):

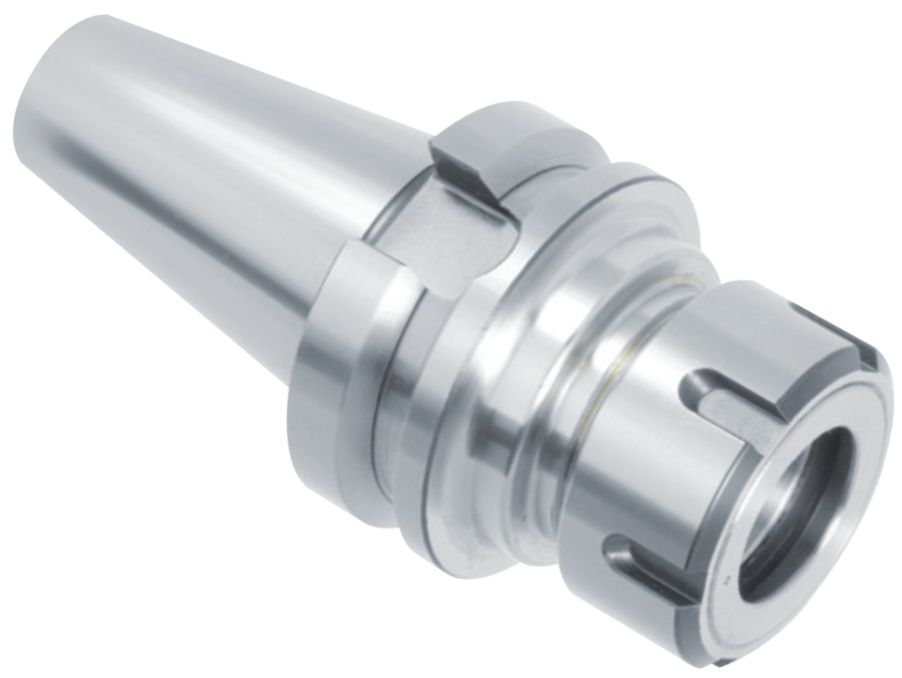

    • BT (MAS 403): Найпопулярніший стандарт для азіатських та сучасних європейських верстатів (BT30, BT40, BT50).
    • SK (DIN 69871): Європейський стандарт з конусом 7:24, широко вживаний у верстатах із ЧПУ.
    • HSK (DIN 63893): Призначений для високошвидкісної обробки (HSC). Забезпечує максимальну жорсткість на великих обертах.
    • Конус Морзе (DIN 228): Класичне рішення для універсальних фрезерних та свердлильних верстатів.
    • ISO (DIN 2080): Надійна оснастка для верстатів попередніх поколінь.

2. За типом цанги:

Найбільш затребуваними є патрони під цанги ER (DIN 6499). Вони забезпечують рівномірне обтискання хвостовика інструменту по всій довжині. У нас ви знайдете патрони під типорозміри ER11, ER16, ER20, ER25, ER32 та ER40.

Як правильно вибрати цанговий патрон?

Щоб придбати оснастку, яка ідеально підійде під ваші завдання, зверніть увагу на:
    1. Типорозмір шпинделя: Переконайтеся, що стандарт конуса (наприклад, BT40) відповідає вашому обладнанню.
    2. Діапазон затискання: Виберіть серію цанг (ER), яка охоплює діаметри фрез, що ви використовуєте найчастіше.
    3. Виліт (довжина L): Для глибокої обробки обирайте подовжені патрони, проте пам'ятайте: чим менший виліт, тим вища жорсткість та точність.
    4. Тип гайки: Стандартна, посилена або високошвидкісна (без пазів для зменшення шуму та опору повітря).

Зручність вибору в нашому магазині

Ми розуміємо, що підбір оснастки — відповідальний процес. Тому ми створили всі умови для комфортної покупки:
    • Комплексність: Окрім патронів, у нас можна відразу купити набори цанг, затискні ключі та штревелі (тягові гвинти).
    • Технічна консультація: Наші фахівці допоможуть підібрати патрон під конкретну модель верстата та тип операції.
    • Швидка логістика: Оскільки ми працюємо з прямими поставками від SeRiNex, популярні моделі патронів BT, SK та ER завжди є в наявності на складі.

Розширена технічна консультація (FAQ)

1. Чому точність біття 0,003 мм у патронах SeRiNex така важлива?

У металообробці існує пряма залежність: зменшення біття на 0,01 мм подовжує термін служби твердосплавної фрези на 20-30%. Коли патрон має біття менше ніж 0,003 мм, навантаження на кожну ріжучу кромку фрези розподіляється рівномірно. Це запобігає мікросколам інструменту та дозволяє досягти дзеркальної чистоти поверхні без додаткового полірування.

2. У чому різниця між стандартами BT та SK (DIN 69871)?

Хоча обидва конуси мають однаковий кут нахилу (7:24), вони не є взаємозамінними:
    • BT (японський стандарт): Має симетричний фланець. Найчастіше зустрічається на верстатах виробництва Тайваню, Японії та нових китайських центрах.
    • SK (європейський стандарт): Фланець має характерний паз для правильного позиціонування в магазині інструментів. Популярний у верстатах німецького та італійського виробництва. При виборі обов’язково звіртеся з технічною документацією вашого шпинделя.

3. Чи можна використовувати патрони SeRiNex для високошвидкісної обробки (HSC)?

Так. Патрони SeRiNex проходять заводське динамічне балансування. Це дозволяє працювати на обертах 15 000 – 25 000 об/хв без виникнення резонансу, який міг би пошкодити підшипники шпинделя. Для екстремальних швидкостей рекомендуємо обирати патрони стандарту HSK.

4. Яку гайку обрати: стандартну (тип E) чи високошвидкісну (тип Hex/Ball)?

    • Стандартна гайка з пазами: Зручна в роботі, але на високих обертах створює аеродинамічний шум (свист) і може спричиняти мікровібрації.

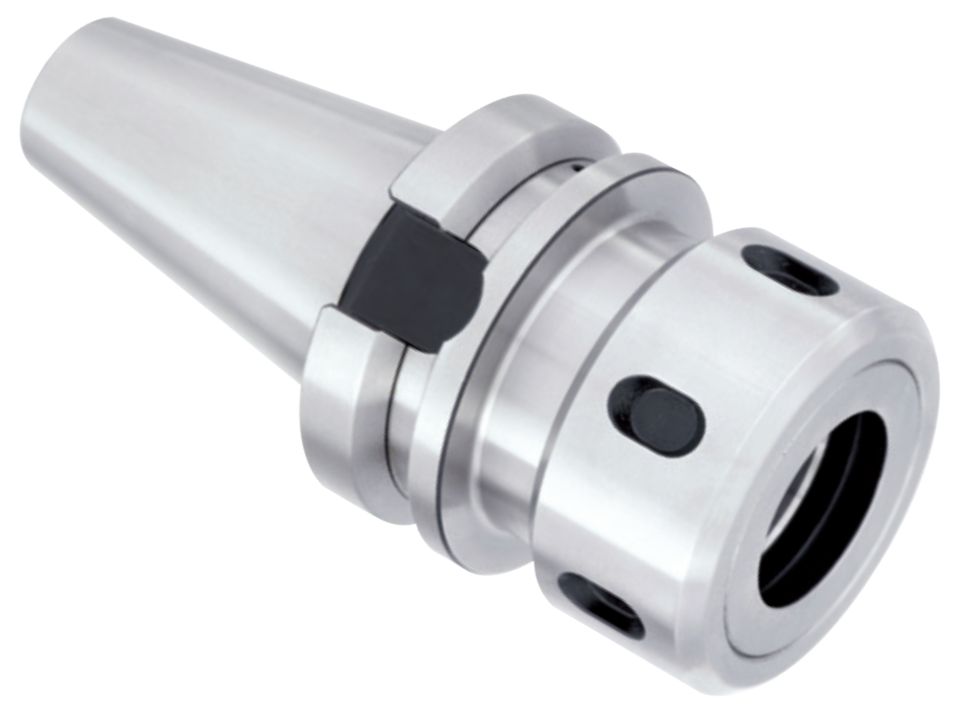

    • Високошвидкісна (гладка) гайка: Не має зовнішніх пазів, затягується спеціальним ключем. Вона ідеальна для чистових операцій, оскільки краще збалансована та працює значно тихіше.

5. Як правильно доглядати за цанговим патроном?

Для збереження паспортної точності SeRiNex рекомендуємо:
    1. Чистота: Перед встановленням цанги в патрон обидві поверхні мають бути ідеально чистими та сухими (без мастила та стружки).
    2. Затягування: Використовуйте тільки відповідні ключі. Не «дотягуйте» гайку за допомогою молотка — це призводить до мікродеформацій конуса.
    3. Зберігання: Якщо патрон не використовується, нанесіть тонкий шар антикорозійного мастила на внутрішні поверхні.

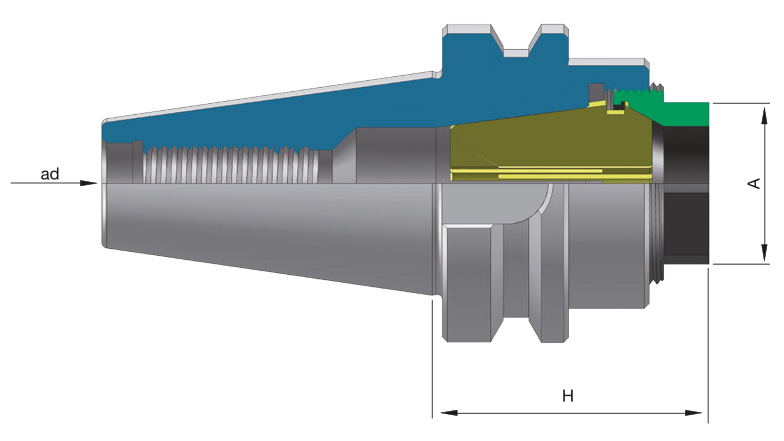

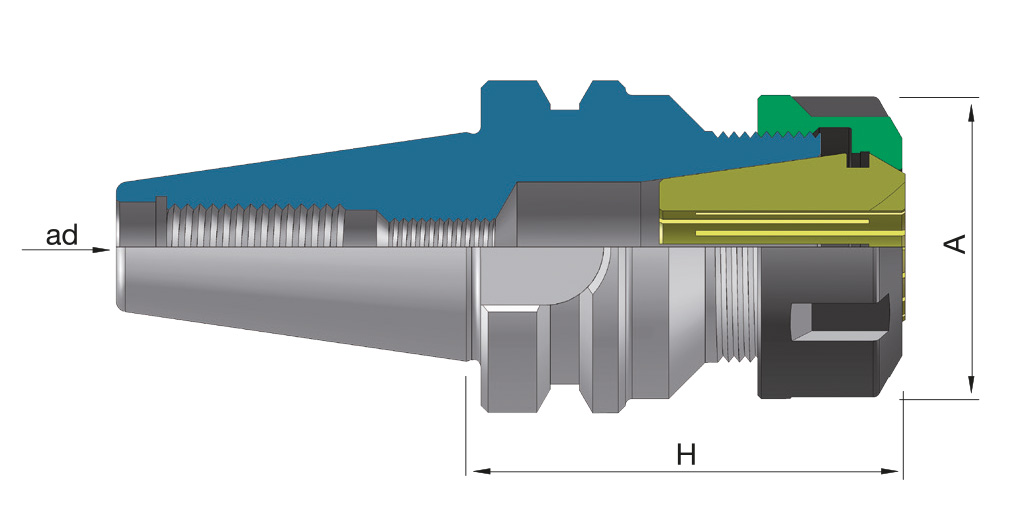

6. Що таке «виліт» (параметр A або L) і як він впливає на обробку?

Виліт — це відстань від торця шпинделя до краю патрона.
    • Короткий виліт: Забезпечує максимальну жорсткість. Найкраще для чорнової обробки та великих знімань металу.

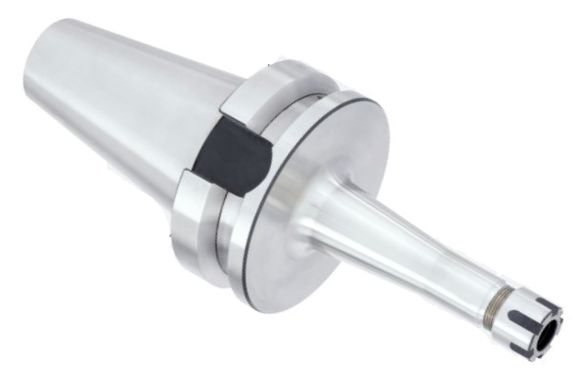

    • Довгий виліт: Необхідний для роботи в глибоких формах або важкодоступних місцях. Важливо: Чим довший патрон, тим вища ймовірність виникнення вібрацій, тому на довгих вильотах рекомендується знижувати режими різання.

7. Чи підходять італійські патрони до китайських цанг?

Стандарт ER (DIN 6499) є міжнародним, тому теоретично вони сумісні. Проте, встановлюючи дешеву цангу низької точності в прецизійний патрон SeRiNex, ви нівелюєте всі переваги італійської оснастки. Точність системи завжди визначається її найслабшою ланкою.

Залишилися сумніви? Надішліть нам фото маркування вашого старого патрона або модель верстата, і ми безпомилково підберемо сумісну оснастку SeRiNex!
