Силові фрезерні патрони: максимальна жорсткість для важкої обробки

Силовий фрезерний патрон — це еліта затискної оснастки. Якщо стандартні цангові патрони орієнтовані на універсальність, то силові серії створені для однієї мети: забезпечити колосальне зусилля затиску при важких режимах різання. Це ідеальний вибір для операцій, де потрібно знімати великий шар металу за один прохід, працювати на високих подачах та великих глибинах.

У нашому каталозі представлені рішення від визнаних лідерів індустрії: італійського заводу SeRiNex та німецького гіганта BILZ.

Чому професіонали обирають SeRiNex та BILZ?

Силові патрони цих брендів — це інвестиція в продуктивність вашого обладнання. Ось чим вони вигідно відрізняються від бюджетних аналогів:
    • Неймовірне зусилля затискання: Завдяки унікальній конструкції (використання роликових підшипників або посилених пазів цанги), ці патрони забезпечують затиск у 2-3 рази сильніший, ніж звичайні ER-патрони. Інструмент ніколи не витягнеться з патрона навіть при екстремальних навантаженнях.
    • Гасіння вібрацій: Спеціальна конструкція корпусу розсіює вібрації, що виникають під час ударних навантажень. Це не тільки покращує чистоту поверхні, але й суттєво подовжує життя дороговартісним фрезам.
    • Прецизійна точність: Попри «силовий» характер, ці патрони демонструють ювелірне біття — менше 0,003 мм.
    • Автоматизація та стабільність: Виробництво SeRiNex та BILZ повністю автоматизоване. Це виключає людський фактор і гарантує, що кожен патрон у партії має ідентично високу якість.
    • Високі оберти: Вся оснастка проходить динамічне балансування для роботи на швидкостях до 15 000 – 20 000 об/хв.

Застосування та типи силових патронів

Силові патрони застосовуються там, де «пасують» інші тримачі:
    1. Чорнове фрезерування: Зняття великих припусків зі сталі, чавуну та жароміцних сплавів.
    2. Швидкісна обробка (HSC): Робота на високих подачах, де стабільність інструменту є критичною.
    3. Обробка глибоких пазів: Де потрібна максимальна жорсткість вильоту інструменту.

Основні типи за стандартом кріплення:
    • BT (MAS 403): Стандарт для азіатських верстатів (BT30, BT40, BT50).
    • SK (DIN 69871): Класика для європейського обладнання.

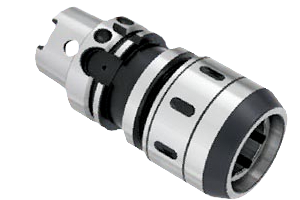

    • HSK (DIN 63893): Для ультрашвидкісних сучасних центрів.
    • Конус Морзе (DIN 228): Варіанти для посилених універсальних верстатів (MT4, MT5).

Як вибрати силовий патрон?

Щоб покупка була максимально ефективною, зверніть увагу на три ключові параметри:
    1. Стандарт шпинделя: Переконайтеся, що тип та розмір конуса (наприклад, SK50 або BT40) відповідають вашому верстату.
    2. Діаметр затискання: Ми пропонуємо моделі з прямим затисканням фрез популярних діаметрів (від 6 до 32 мм) або варіанти під перехідні цанги.
    3. Наявність СОЖ: Всі наші силові патрони герметичні та оснащені системою подачі охолоджувальної рідини, що важливо для відведення тепла при важкому різанні.

Зручність вибору в нашому інтернет-магазині

Ми зробили все, щоб ви могли купити силовий патрон швидко та без помилок:
    • Інтерактивні фільтри: Обирайте за типом конуса, брендом або діаметром за лічені секунди.
    • Європейська якість — чесна ціна: Прямі поставки з Італії та Німеччини дозволяють нам пропонувати ціни без зайвих посередників.
    • Технічний консалтинг: Не знаєте, чи витримає ваш шпиндель силове навантаження? Наші інженери допоможуть розрахувати оптимальну оснастку.

Технічна консультація: Розширений FAQ по силових патронах

1. У чому принципова конструктивна різниця між силовим патроном та звичайним цанговим ER?

Звичайний ER-патрон затискає інструмент за рахунок деформації тонкостінної цанги. Силовий патрон (Power Chuck) від SeRiNex або BILZ має набагато масивніший корпус і внутрішню голчасту або роликову систему підшипників (у преміальних серіях) або посилену товстостінну гільзу. Це дає змогу передавати крутний момент, який у 2–4 рази перевищує можливості стандартної оснастки, повністю виключаючи мікропроковзування фрези.

2. Чому BILZ та SeRiNex вважаються лідерами в сегменті силової обробки?

    • Німецька школа BILZ: Це еталон термостабільності та витривалості. Їхні патрони часто обирають для аерокосмічної галузі, де помилка через вібрацію коштує тисячі доларів.
    • Італійська інженерія SeRiNex: Пропонує найкраще співвідношення «ціна-продуктивність». Завдяки повному циклу автоматизації, вони забезпечують стабільне біття < 0,003 мм у кожній одиниці товару, що рідко зустрічається в бюджетних брендів.

3. Чи справді силовий патрон допомагає економити на фрезах?

Так, і це математично доведено. Головна причина поломки твердосплавних фрез — мікровібрації. Силові патрони мають набагато вищий коефіцієнт демпфування (поглинання коливань). Коли інструмент «не тремтить» у патроні, ріжуча кромка зношується рівномірно. Це подовжує термін служби фрези на 30–50% при тих самих режимах різання.

4. Яке максимальне зусилля затискання забезпечують ці патрони?

Силові патрони розраховані на передачу крутного моменту до 600–800 Нм (для діаметрів 32 мм). Для порівняння: стандартний ER32 патрон рідко видає більше 150–200 Нм без ризику пошкодження гайки. Це дозволяє впевнено фрезерувати глибокі пази «на повну фрезу».

5. Чи можна використовувати силові патрони для чистових операцій?

Хоча їх основна стихія — «обдирка» (чернова обробка), висока точність біття (0,003 мм) дозволяє використовувати їх і для фінішних проходів. Один такий патрон може замінити два типи оснастки на верстаті, що економить місце в інструментальному магазині.

6. Як правильно обслуговувати силовий патрон SeRiNex/BILZ?

На відміну від ER-патронів, силові механізми вимагають чистоти внутрішньої гільзи.
    1. Заборонено використовувати подовжувачі на ключах (якщо інше не вказано в паспорті) — зусилля затиску вже розраховане конструкторами.
    2. Регулярне чищення: Перед установкою фрези протріть внутрішню поверхню патрона безворсовою серветкою. Навіть одна мікроскопічна стружка всередині може погіршити біття в 5–10 разів.

7. Чи сумісні ці патрони з подачею СОЖ під високим тиском?

Так. Силові патрони SeRiNex та BILZ мають герметичну конструкцію. Вони ідеально підходять для роботи з системами подачі охолоджувальної рідини крізь шпиндель під тиском до 50–70 бар, що необхідно для вимивання стружки з глибоких зон обробки.

8. Які хвостовики інструменту краще використовувати: гладкі чи Weldon?

Силові патрони найкраще працюють із гладкими циліндричними хвостовиками (h6). Завдяки рівномірному обтисканню по всій площі, досягається максимальна точність. Використання хвостовиків Weldon (з лискою) допускається, проте максимальне зусилля затиску досягається саме на гладких поверхнях.
