Свердлильні патрони для верстатів SeRiNex (Італія)

Свердлильні патрони: надійне закріплення інструменту для точного свердління

Свердлильний патрон — це основний вид оснастки, що використовується для затискання різального інструменту з циліндричним хвостовиком (свердел, розверток, зенкерів) на свердлильних, фрезерних верстатах та обробних центрах. Від якості патрона залежить не лише точність отвору, а й безпека роботи на високих обертах.

Ми пропонуємо преміальну лінійку свердлильних патронів від італійського виробника SeRiNex, які поєднують у собі європейську прецизійність та витривалість у важких умовах експлуатації.

Переваги свердлильних патронів SeRiNex

Обираючи італійську оснастку SeRiNex, ви отримуєте продукт, який за якістю значно перевершує азіатські аналоги, залишаючись у доступному ціновому сегменті:
    • Виняткова точність: Біття інструменту становить до 0,010 мм, що гарантує суворе дотримання допусків при свердлінні.
    • Високошвидкісна робота: Всі патрони проходять динамічне балансування за стандартом G6.3, що дозволяє стабільно працювати на обертах до 15 000 об/хв без вібрацій.
    • Сертифікована сталь: Корпуси та внутрішні деталі виготовляються зі спеціальних сплавів, що проходять термічну обробку. Це забезпечує стійкість до зношення та деформацій.
    • Шліфовані поверхні: Робочі поверхні патронів відшліфовані до дзеркального стану, що забезпечує ідеальну посадку в шпиндель верстата.
    • Система подачі СОЖ: Більшість моделей адаптовані для роботи з охолоджувальною рідиною, що критично важливо для швидкісного свердління глибоких отворів.

Типи та види свердлильних патронів

Залежно від способу фіксації свердла, патрони поділяються на два основні види:

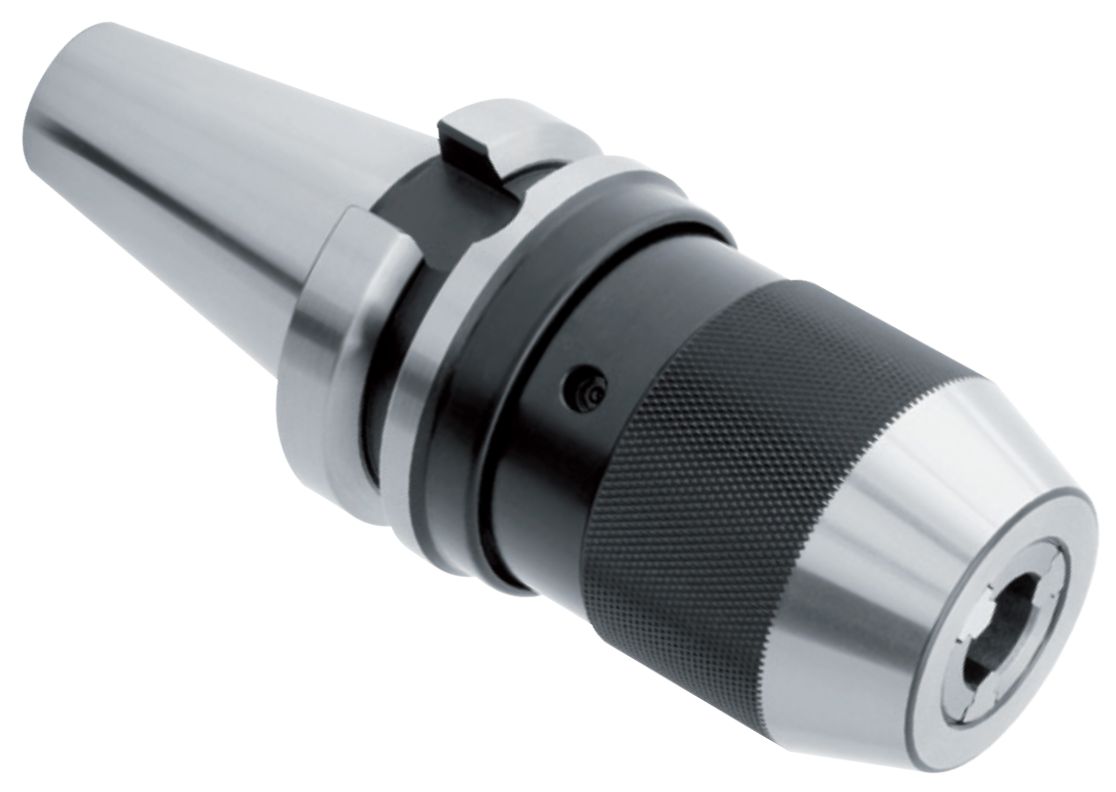

1. Швидкозатискні свердлильні патрони (Keyless)

Це ідеальний вибір для багатоцільового виробництва, де потрібна часта заміна інструменту. Затискання відбувається вручну, без використання додаткових ключів, що суттєво економить час оператора.

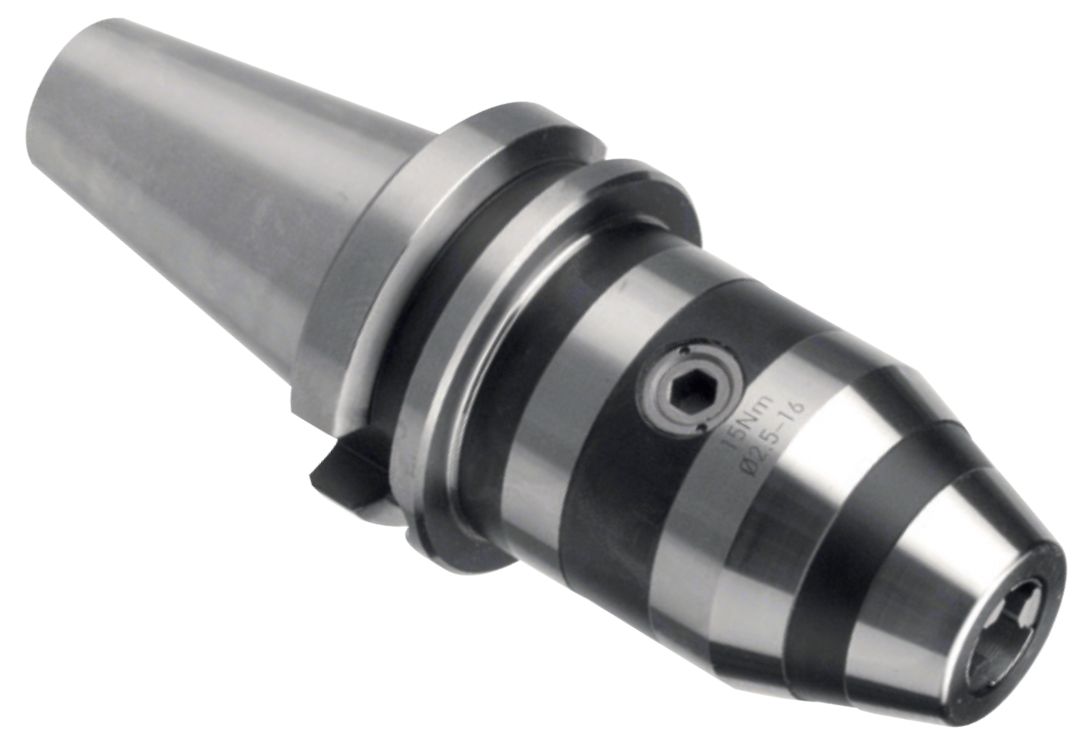

2. Патрони з ключовим затисканням (Keyed)

Класичний варіант, де фіксація кулачків здійснюється за допомогою спеціального ключа. Таке кріплення вважається найбільш надійним для роботи з високими осьовими навантаженнями та при свердлінні великих діаметрів у важкооброблюваних матеріалах.

Як вибрати свердлильний патрон?

Щоб патрон ідеально підійшов до вашого обладнання, зверніть увагу на наступні параметри:
    1. Тип конуса (Хвостовика): Патрон має відповідати стандарту шпинделя вашого верстата. У нас в наявності:
        ◦ BT (MAS 403) — для азіатських верстатів (BT30, BT40, BT50).
        ◦ SK (DIN 69871) — європейський стандарт.

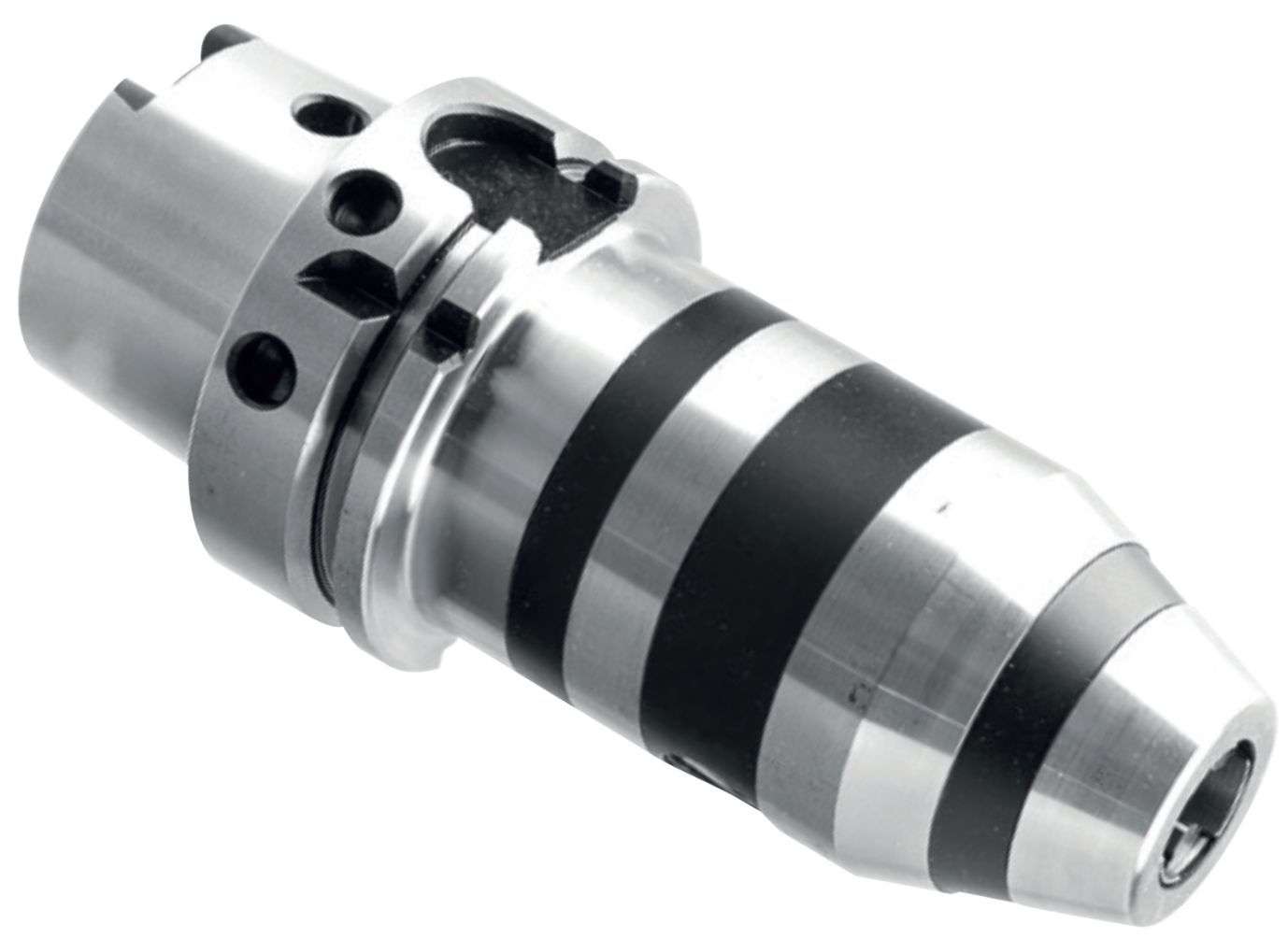

        ◦ HSK (DIN 63893) — для високошвидкісних центрів.
        ◦ Конус Морзе (DIN 228) — для універсальних верстатів (МТ3, МТ4).
        ◦ ISO (DIN 2080) — для класичного обладнання.
    2. Діапазон затискання: Виберіть модель під ваші потреби — зазвичай це діапазони 1–13 мм або 3–16 мм.
    3. Умови роботи: Для серійного виробництва з ЧПУ обирайте патрони з балансуванням та подачею СОЖ.

Чому купувати у нас — це зручно?

Ми максимально спростили процес вибору професійної оснастки:
    • Зручна фільтрація: Ви можете відсортувати товар за типом конуса та діапазоном свердління за лічені секунди.
    • Європейська якість — азіатська ціна: Завдяки прямим поставкам із заводу SeRiNex в Італії, ми пропонуємо преміальний інструмент за дуже конкурентною вартістю.
    • Експертна підтримка: Не впевнені, який конус підійде до вашого верстата? Наші технічні спеціалісти допоможуть зробити безпомилковий вибір.
    • Швидка доставка: Популярні моделі BT40 та SK40 завжди в наявності на складі в Україні.

Технічна консультація: Розширений FAQ

1. Чому точність біття 0,010 мм у патронах SeRiNex — це важливо?

При свердлінні на високих обертах навіть мінімальне відхилення від осі призводить до того, що свердло починає «розбивати» отвір. Замість чистого отвору діаметром 10 мм ви можете отримати 10,2 мм. Патрони SeRiNex з біттям до 0,010 мм гарантують, що геометрія отвору буде максимально наближена до ідеальної, що особливо важливо перед нарізанням різьби або розгортанням.

2. Який патрон кращий для ЧПУ: швидкозатискний чи з ключем?

    • Швидкозатискні (Keyless): Оптимальні для операцій, де свердла змінюються часто. Вони мають механізм самозатискання: чим більший опір різанню, тим сильніше кулачки тримають свердло.
    • З ключем (Keyed): Рекомендуються для важких робіт, свердління великих діаметрів (13–16 мм) у гартованих сталях або при роботі з ударними навантаженнями. Ключ дозволяє прикласти більше зусилля при фіксації, що виключає прокручування хвостовика.

3. Що означає балансування за стандартом G6.3 при 15 000 об/хв?

Це показник динамічної врівноваженості патрона. Якщо патрон не збалансований, на високих обертах виникає відцентрова сила, яка створює вібрацію. Це «вбиває» підшипники шпинделя верстата та прискорює зношення ріжучої кромки свердла. Балансування G6.3 від SeRiNex дозволяє використовувати сучасні режими швидкісного різання без ризику для обладнання.

4. Чи можна затискати в свердлильний патрон кінцеві фрези?

Категорично не рекомендується. Свердлильні патрони розраховані на осьове навантаження (тиск вгору). При фрезеруванні виникають сильні радіальні (бокові) навантаження, на які кулачки патрона не розраховані. Це призведе до витягування фрези з патрона, псування деталі та швидкого виходу патрона з ладу. Для фрезерування використовуйте цангові патрони.

5. Як підібрати патрон під конус Морзе (MT3, MT4)?

Конус Морзе зазвичай використовується на універсальних свердлильних верстатах.
    • MT3 — для середніх верстатів.
    • MT4 — для потужного обладнання. Зверніть увагу, що патрони SeRiNex можуть мати як цільний хвостовик з конусом Морзе, так і внутрішню посадку (наприклад, конус В16), яка потребує окремого перехідного дорну.

6. Як працює система подачі СОЖ у свердлильних патронах?

У високопродуктивних серіях SeRiNex передбачені канали для проходження охолоджувальної рідини крізь корпус патрона. Це дозволяє подавати СОЖ безпосередньо в зону різання (якщо використовується свердло з внутрішніми каналами). Це в рази збільшує швидкість роботи та запобігає перегріву інструменту.

7. Чому SeRiNex вважається кращою альтернативою дешевим аналогам?

Головна відмінність — у термічній обробці деталей. У дешевих патронах кулачки швидко зношуються («злизуються»), і свердло починає прокручуватися. В італійських патронах SeRiNex робочі елементи мають високу поверхневу твердість, що зберігає надійність затискання протягом тисяч циклів заміни інструменту.

Потрібна допомога з вибором? Вкажіть модель вашого верстата та діаметри свердел, які ви використовуєте найчастіше — ми підберемо ідеальний патрон за 5 хвилин!
