Штревель - затяжний гвинт для верстатів ЧПК

Штревелі (затяжні гвинти): надійна фіксація інструменту в шпинделі ЧПК

Штревель (тяга) — це невелика, але критично важлива деталь інструментальної оснастки верстата з ЧПК. Саме штревель з'єднує патрон (цанговий, фрезерний або свердлильний) із механізмом затиску шпинделя. Від його міцності та точності виготовлення залежить не тільки стабільність обробки, а й безпека оператора та цілісність дороговартісного шпиндельного вузла.

Ми пропонуємо повний асортимент штревелів від провідного італійського виробника SeRiNex, чия продукція є еталоном витривалості на європейському ринку.

Чому штревелі SeRiNex кращі за аналоги?

Штревель працює під постійним циклічним навантаженням. Дешеві аналоги часто мають дефекти металу або неточну геометрію, що призводить до обриву гвинта всередині шпинделя. SeRiNex мінімізує ці ризики:
    • Сертифікована європейська сталь: Використовуються тільки високоміцні сплави, здатні витримувати величезні зусилля на розрив.
    • Спеціальна термічна обробка: Кожен штревель проходить загартування, що забезпечує ідеальний баланс між твердістю поверхні та еластичністю серцевини. Це запобігає крихким зламам.
    • Антикорозійне покриття: Спеціальна обробка захищає гвинт від впливу агресивних ЗОР (мастильно-охолоджувальних рідин), продовжуючи термін служби.
    • Прецизійна точність: Виробництво на автоматизованих лініях останнього покоління (ISO 9001:2008) гарантує повну відповідність геометрії заявленим стандартам.
    • Мінімальне биття: Точне прилягання штревеля зменшує вібрації, що безпосередньо впливає на точність обробки деталі.

Типи та класифікація затяжних гвинтів

Штревелі підбираються індивідуально під стандарт хвостовика патрона та вимоги виробника верстата.

1. За стандартом хвостовика:

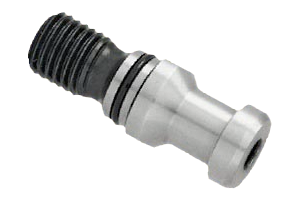

    • DIN 69871 (SK): Найпоширеніший стандарт для європейських верстатів.

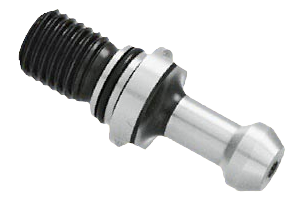

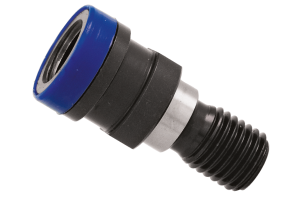

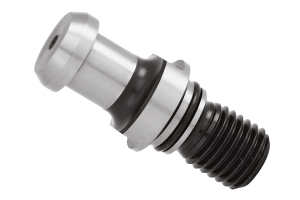

    • MAS 403 (BT): Стандарт для японських, тайванських та більшості азіатських обробних центрів.

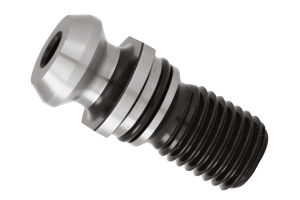

    • ISO (DIN 2080): Класичний стандарт для універсального обладнання.

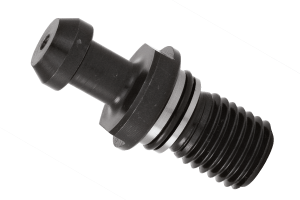

    • Спеціалізовані стандарти: Ми пропонуємо рішення для верстатів Haas, Mazak, Doosan, Hurco, Mori Seiki, Okuma, Kitamura та багатьох інших.

2. За наявністю каналу для СОЖ:

    • З отвором: Для подачі охолоджувальної рідини безпосередньо через інструмент.
    • Герметичні (без отвору): Для операцій, де внутрішнє охолодження не передбачене.

3. За кутом захвату (фаски):

Критично важливий параметр. Кути можуть бути 15°, 30°, 45°, 60° або 90°. Невірний вибір кута призведе до неможливості затиснути патрон або до пошкодження захватних сухарів шпинделя.

Як правильно вибрати штревель?

Для безпомилкового вибору перевірте наступні параметри:
    1. Тип різьби: Найчастіше це M12, M16 або M24.
    2. Розмір конуса патрона: 30, 40 або 50.
    3. Довжина та геометрія головки: Порівняйте розміри з кресленням виробника верстата.
    4. Кут фаски: Повинен суворо відповідати механізму затиску вашого шпинделя.

Зручність вибору та покупки в нашому магазині

    • Найбільший склад в Україні: Ми тримаємо в наявності штревелі під усі популярні верстати.
    • Консультація експертів: Наші фахівці допоможуть ідентифікувати потрібний штревель за моделлю верстата або за розмірами старого гвинта.
    • Гарантія сумісності: Купуючи SeRiNex у нас, ви отримуєте 100% оригінальний італійський продукт, що ідеально підійде до вашого обладнання.
    • Швидка відправка: Розуміючи, що несправність штревеля — це простій верстата, ми здійснюємо відправку в день замовлення.

Технічна консультація: Розширений FAQ по штревелях

1. Чому штревель вважається «запобіжником» шпиндельного вузла?

Штревель — це єдина точка механічного зв'язку між дороговартісним шпинделем та інструментом. Якщо штревель виготовлений із неякісної сталі або перегартований (крихкий), він може обірватися під час роботи. Це призведе до вильоту патрона на величезних обертах, що гарантовано знищить підшипники шпинделя та може травмувати оператора. Штревелі SeRiNex проходять спеціальний контроль в’язкості металу, щоб витримувати динамічні удари без руйнування.

2. Як відрізнити штревель для верстатів BT40 та SK40 (DIN 69871)?

Хоча вони обидва можуть мати різьбу М16, їхня геометрія суттєво різниться:
    • BT40 (MAS 403): Зазвичай має коротшу "шийку" та специфічну форму головки. Кути фаски найчастіше становлять 45°, 60° або 90°.
    • SK40 (DIN 69871): Має довшу посадкову частину. Стандартний кут фаски для європейських верстатів — 15°. Важливо: Використання штревеля BT на патроні SK (або навпаки) неможливе — це призведе до незакріплення інструменту або поломки захватного механізму.

3. Навіщо в штревелі потрібен внутрішній отвір?

Отвір служить для подачі СОЖ (мастильно-охолоджувальної рідини) під тиском крізь шпиндель безпосередньо до фрези або свердла.
    • Якщо ваш верстат підтримує подачу СОЖ крізь шпиндель, вам потрібен штревель з отвором.
    • Якщо такої функції немає, краще обирати глухий (герметичний) штревель, щоб рідина та бруд не потрапляли всередину затискного механізму.

4. Як часто потрібно замінювати штревелі на патронах?

Штревель — це витратний матеріал з обмеженим ресурсом. Фахівці рекомендують проводити заміну кожні 2000–3000 годин роботи верстата або раз на рік. Навіть якщо візуально гвинт цілий, у металі накопичується втомна напруга, яка може призвести до раптового зламу.

5. Що означає «кут фаски» (15°, 45°, 60°, 90°) і як його виміряти?

Це кут під головкою штревеля, за який чіпляються «пелюстки» (сухарі) затискного механізму шпинделя.
    • 15° — характерно для стандарту DIN (Європа).
    • 45°, 60°, 90° — зустрічаються в стандартах BT (Азія) та CAT (США). Для точного вимірювання краще використовувати кутомір або звіритися з кресленням у технічній документації до верстата.

6. Чи можна затягувати штревель звичайним ключем «на око»?

Це поширена помилка. Недотягнутий штревель призведе до вібрацій, а перетягнутий — може деформувати конус патрона або «злизати» різьбу. Найкраще використовувати динамометричний ключ. Наприклад, для різьби М16 рекомендоване зусилля зазвичай становить близько 60–80 Нм (залежно від рекомендацій виробника).

7. Чому на штревелях SeRiNex є чорне або сіре покриття?

Це антикорозійне покриття (фосфатування або оксидування). Воно захищає деталь від іржі під впливом агресивних хімічних компонентів СОЖ. Оскільки штревель постійно знаходиться у вологому середовищі всередині шпинделя, такий захист є обов’язковим для запобігання заклинюванню механізму.

8. Як підібрати штревель, якщо на ньому немає маркування?

У такому разі ми рекомендуємо заміряти чотири основні параметри:
    1. Діаметр різьби (М12, М16...).
    2. Загальну довжину штревеля.
    3. Діаметр «головки» та «шийки».
    4. Кут під головкою. Надішліть ці дані нашим менеджерам, і ми знайдемо ідентичну модель у каталозі SeRiNex.

Маєте питання щодо сумісності штревеля з вашим Mazak чи Haas? Наші технічні спеціалісти мають базу креслень під більшість світових брендів верстатів — ми допоможемо обрати вірно!
