Оправки-перехідники під конус Морзе (SeRiNex, Італія)

Оправки-перехідники під конус Морзе: поєднання традицій та сучасних стандартів

Перехідник під конус Морзе — це універсальна оснастка, яка дозволяє встановлювати інструмент із хвостовиком КМ (свердла, фрези, розвертки) на сучасні верстати з ЧПУ або універсальне обладнання з іншими типами шпинделів. Це ідеальне рішення для розширення можливостей вашого станочного парку без заміни всього набору інструментів.

Ми пропонуємо прецизійні перехідні оправки від італійського виробника SeRiNex, які забезпечують точність встановлення навіть «класичного» інструменту на рівні сучасних обробних центрів.

Переваги перехідників SeRiNex над аналогами

Використання дешевих перехідників часто призводить до «биття» свердла та псування поверхні конуса в шпинделі. Обираючи SeRiNex, ви отримуєте гарантовану якість:
    • Повна термообробка: На відміну від бюджетних аналогів, де гартується лише робоча зона, оправки SeRiNex проходять повний цикл термічної обробки. Це запобігає деформації корпусу під великими навантаженнями.
    • Шліфовані внутрішні та зовнішні конуси: Висока якість обробки поверхонь забезпечує щільне прилягання, що мінімізує радіальне биття (менше 0,005 мм).
    • Висока жорсткість: Завдяки використанню сертифікованої європейської сталі, оправки витримують значні осьові та радіальні зусилля.
    • Автоматизований контроль: Кожен перехідник виготовляється на роботизованих лініях в Італії, що виключає помилки, характерні для ручного виробництва.

Типи та види перехідних оправок

Залежно від типу інструменту та способу його кріплення, виділяють наступні види оправок:

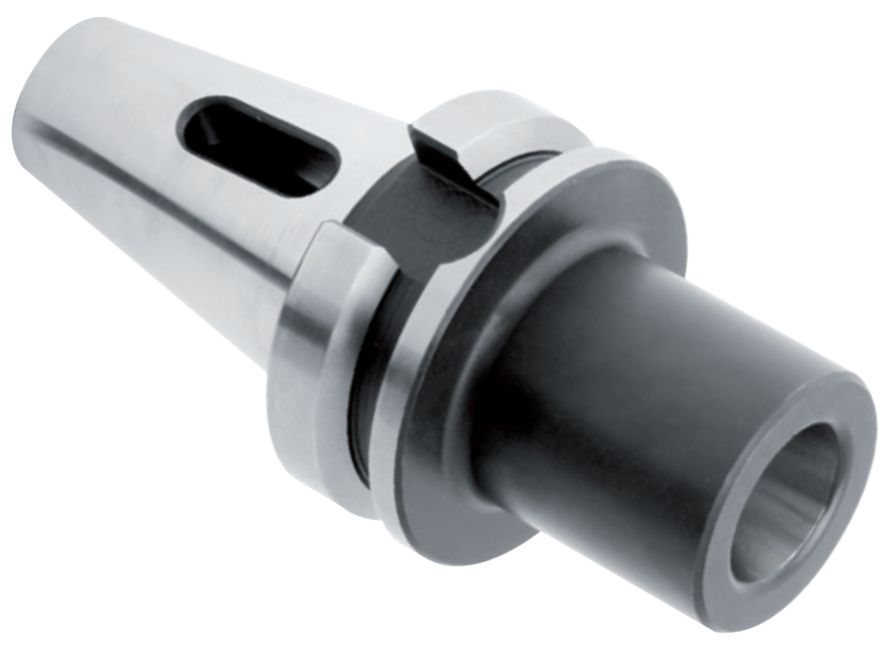

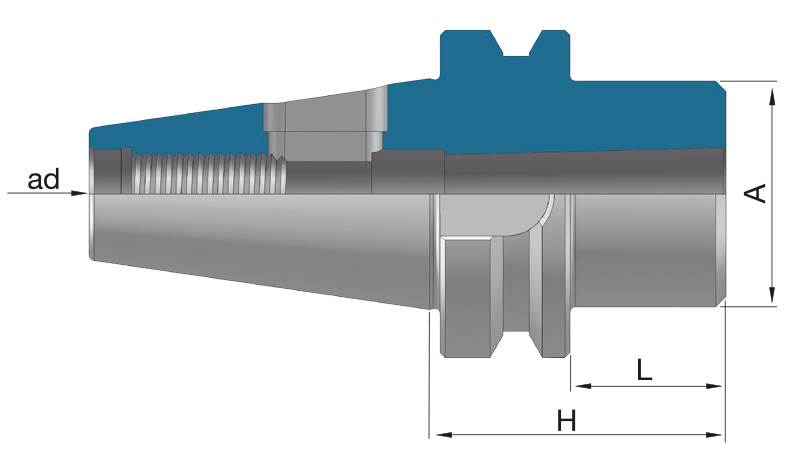

1. Перехідники для свердел (з лапкою)

Мають спеціальний проріз (вікно) у корпусі. Вони призначені для свердел із лапкою. Лапка запобігає прокручуванню інструменту та полегшує його вибивання за допомогою клина.

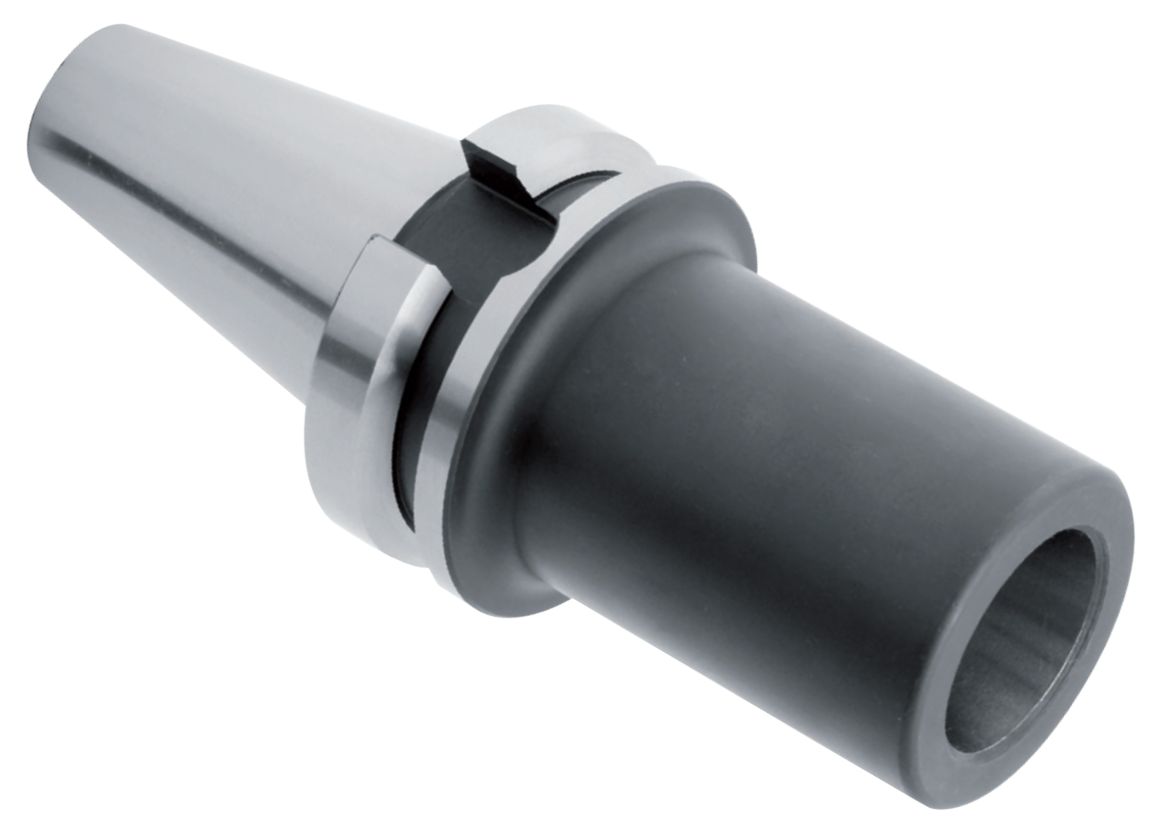

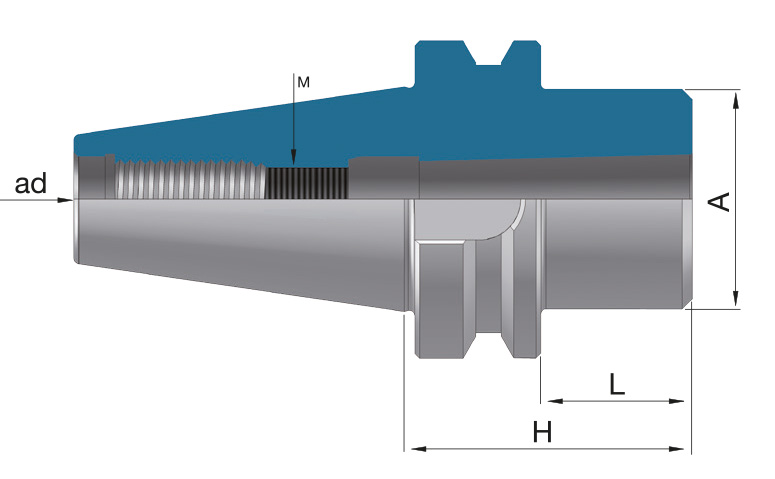

2. Перехідники для фрез (з різьбою)

Всередині конуса передбачена різьба (М10, М12, М16 тощо). Фреза з хвостовиком Морзе вкручується в оправку, що забезпечує максимальну надійність кріплення при бокових (радіальних) навантаженнях.

3. Комбіновані перехідники

Універсальні патрони, які дозволяють затискати як свердла, так і фрези, забезпечуючи гнучкість у переналагодженні верстата.

Як вибрати правильний перехідник?

Для безпомилкового вибору орієнтуйтеся на два ключові параметри:
    1. Тип зовнішнього конуса (до шпинделя): Оберіть стандарт вашого верстата — BT (MAS 403), SK (DIN 69871), ISO (DIN 2080) або HSK.
    2. Розмір внутрішнього конуса Морзе (MT/КМ): Від КМ1 до КМ5, залежно від розміру хвостовика вашого інструменту.
    3. Довжина вильоту: Обирайте оптимальну довжину для забезпечення жорсткості та доступу до зони обробки.

Зручність вибору в нашому магазині

    • Професійна сумісність: Наші менеджери допоможуть підібрати перехідник так, щоб він ідеально «сів» у шпиндель і надійно тримав ваш інструмент.
    • Прямий імпорт: Ви отримуєте оригінальну італійську оснастку за ціною виробника.
    • Швидка доставка: Основні типорозміри (BT40-KM3, SK40-KM2 тощо) завжди в наявності на складі в Україні.
    • Якість, підтверджена сертифікатом: Разом із товаром ви отримуєте офіційні документи, що підтверджують відповідність стандартам ISO 9001.

Технічна консультація: Розширений FAQ по перехідниках Морзе

1. Чому важливо використовувати шліфовані перехідники від SeRiNex?

Конус Морзе тримається в патроні виключно за рахунок сили тертя на великій площі контакту. Якщо поверхня перехідника не відшліфована (як у дешевих аналогах), контакт відбувається лише у декількох точках. Це призводить до:
    • Прокручування інструменту під навантаженням.
    • Появи задирок на дороговартісному шпинделі верстата. Оправки SeRiNex мають дзеркальне шліфування, що гарантує 100% прилягання та збереження ресурсу вашого обладнання.

2. Яка різниця між перехідниками для свердел та для фрез?

Це найпоширеніше питання. Хоча внутрішній конус Морзе у них однаковий, спосіб фіксації різний:
    • Для свердел: Мають «вікно» для лапки свердла. Лапка фіксує свердло від прокручування. Виймається таке свердло за допомогою клина.
    • Для фрез: Не мають вікна. Фреза фіксується за допомогою внутрішньої різьби (затягується гвинтом з тильного боку). Це критично важливо, оскільки під час фрезерування виникають бокові сили, які намагаються «витягнути» конус із патрона.

3. Чи можна встановити свердло з лапкою в перехідник для фрез?

Ні. Свердло просто не сяде на повну глибину через відсутність місця для лапки. Крім того, ви не зможете його потім витягти без ризику пошкодити оправку, оскільки в перехідниках для фрез немає отвору для вибивного клина.

4. Як маркуються розміри конусів Морзе?

В асортименті SeRiNex використовуються міжнародні позначення MT (Morse Taper) або локальні КМ (Конус Морзе):
    • КМ1 / MT1: для тонких свердел (до 14 мм).
    • КМ2 / MT2: до 23 мм.
    • КМ3 / MT3: до 32 мм.
    • КМ4 / MT4: до 50 мм.
    • КМ5 / MT5: для важких робіт та великих діаметрів.

5. Чому SeRiNex робить повне гартування оправки, а не тільки конуса?

Дешеві перехідники часто гартують лише поверхнево (ТВЧ). З часом м'яка серцевина починає «дихати», що призводить до мікродеформацій та збільшення біття. SeRiNex використовує об'ємну термічну обробку сертифікованої сталі. Це гарантує, що оправка триматиме паспортну точність у 0,005 мм навіть після тисяч циклів заміни інструменту.

6. Як правильно вийняти свердло з перехідника, щоб не пошкодити його?

Використовуйте тільки спеціальні гартовані клини. Категорично заборонено використовувати викрутки, напилки або бити молотком по самому перехіднику. Удар клином має бути різким, але точним. Це збереже геометрію вікна та точність посадки.

7. Чи сумісні перехідники BT40/SK40-KM з автоматичною зміною інструменту?

Так. Усі оправки SeRiNex виготовлені згідно зі стандартами MAS 403 (BT) та DIN 69871 (SK). Вони мають відповідні канавки на фланці для захвату маніпулятором верстата. Ви можете сміливо використовувати їх у магазинах інструментів ЧПУ верстатів.

8. Що робити, якщо конус Морзе «застряг» в оправці?

Зазвичай це стається через наявність бруду або мастила на конусі під час встановлення. Рекомендуємо перед роботою завжди протирати конус насухо. Якщо інструмент застряг, використовуйте спеціальні знімачі. Ні в якому разі не нагрівайте оправку пальником — це «відпустить» гартовану сталь і оправка стане непридатною для точних робіт.

Маєте специфічне обладнання? Наші технологи допоможуть підібрати перехідник навіть під рідкісні стандарти шпинделів. Звертайтеся за консультацією!
