Оправки для насадних і дискових фрез: фундамент стабільної обробки

У металообробці на великих швидкостях кожна тисячна частка міліметра має значення. Оправка (патрон) для насадних фрез — це ключова ланка, що з'єднує шпиндель верстата з різальним інструментом (торцевими фрезами, дисковими пилами, фрезами зі змінними пластинами).

Від якості оправки залежить не лише чистота поверхні деталі, а й «життя» твердосплавних пластин та дороговартісних вузлів вашого верстата. Ми пропонуємо преміальну оснастку від італійського лідера SeRiNex, яка поєднує безкомпромісну точність із доступною ціною.

Чому професіонали обирають оправки SeRiNex?

Використання дешевих або незбалансованих оправок — це прямий шлях до передчасного зносу інструменту та поломки шпинделя. Італійська оснастка SeRiNex вирішує ці проблеми завдяки наступним перевагам:
    • Мінімальне біття (менше 0,003 мм): Твердосплавні пластини надзвичайно чутливі до ударних навантажень. Висока точність SeRiNex запобігає мікросколам пластин, подовжуючи термін їх служби до 40%.
    • Прецизійне балансування: Усі оправки відбалансовані за стандартом G6.3 для роботи на швидкостях до 15 000 об/хв. Це виключає вібрації, які «розбивають» підшипники шпинделя.
    • Високоякісна сертифікована сталь: Корпуси проходять спеціальну термічну обробку, що робить їх стійкими до деформацій та корозії.
    • Шліфовані робочі поверхні: Ідеальна посадка в шпиндель та щільне прилягання фрези гарантують максимальну жорсткість системи.
    • Індивідуальний контроль: Кожна одиниця продукції проходить перевірку на відповідність стандарту ISO 9001:2008.

Типи та застосування оправок

Залежно від конструкції фрези та типу кріплення, оправки поділяються на кілька видів:

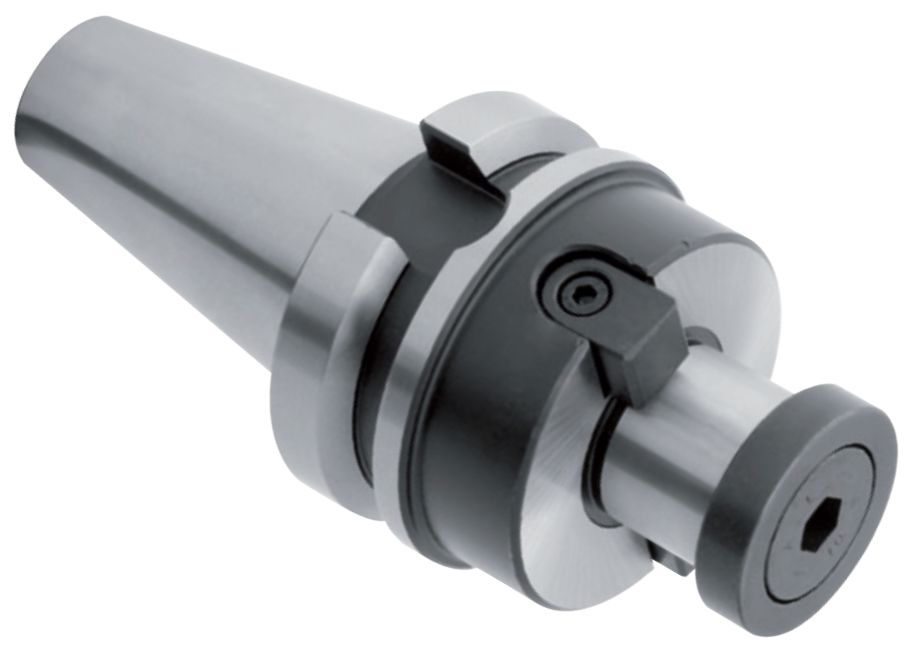

1. Оправки для насадних фрез (Shell Mill Holders)

Призначені для кріплення великих торцевих фрез. Фіксація відбувається за допомогою чотирьох штифтів (сухарів) та центрального гвинта. Це забезпечує передачу величезного крутного моменту.

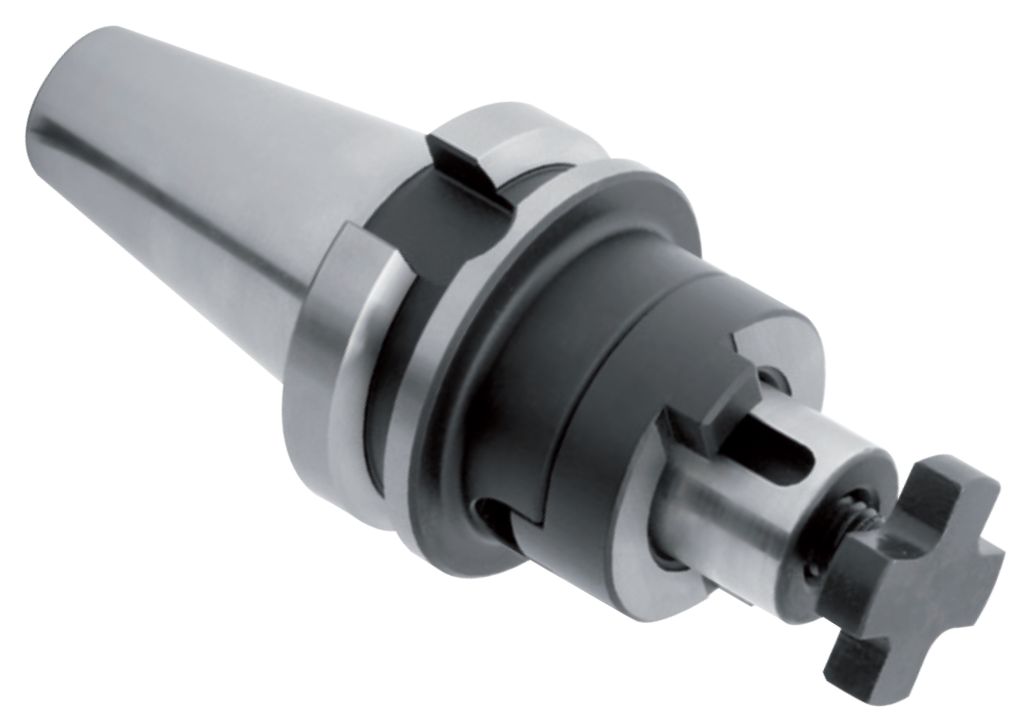

2. Оправки для дискових фрез та пил

Використовуються для встановлення прорізних та дискових фрез. Мають подовжену посадкову частину з набором кілець для точного позиціювання інструменту по осі.

Як вибрати оправку для вашого верстата?

Щоб придбати оснастку, яка ідеально підійде під ваші виробничі завдання, зверніть увагу на:

    1. Тип конуса (Хвостовика): Ми пропонуємо оправки під усі світові стандарти:

        ◦ BT (MAS 403): BT30, BT40, BT50 (для японських та тайванських верстатів).
        ◦ SK (DIN 69871): SK40, SK50 (європейський стандарт для ЧПУ).

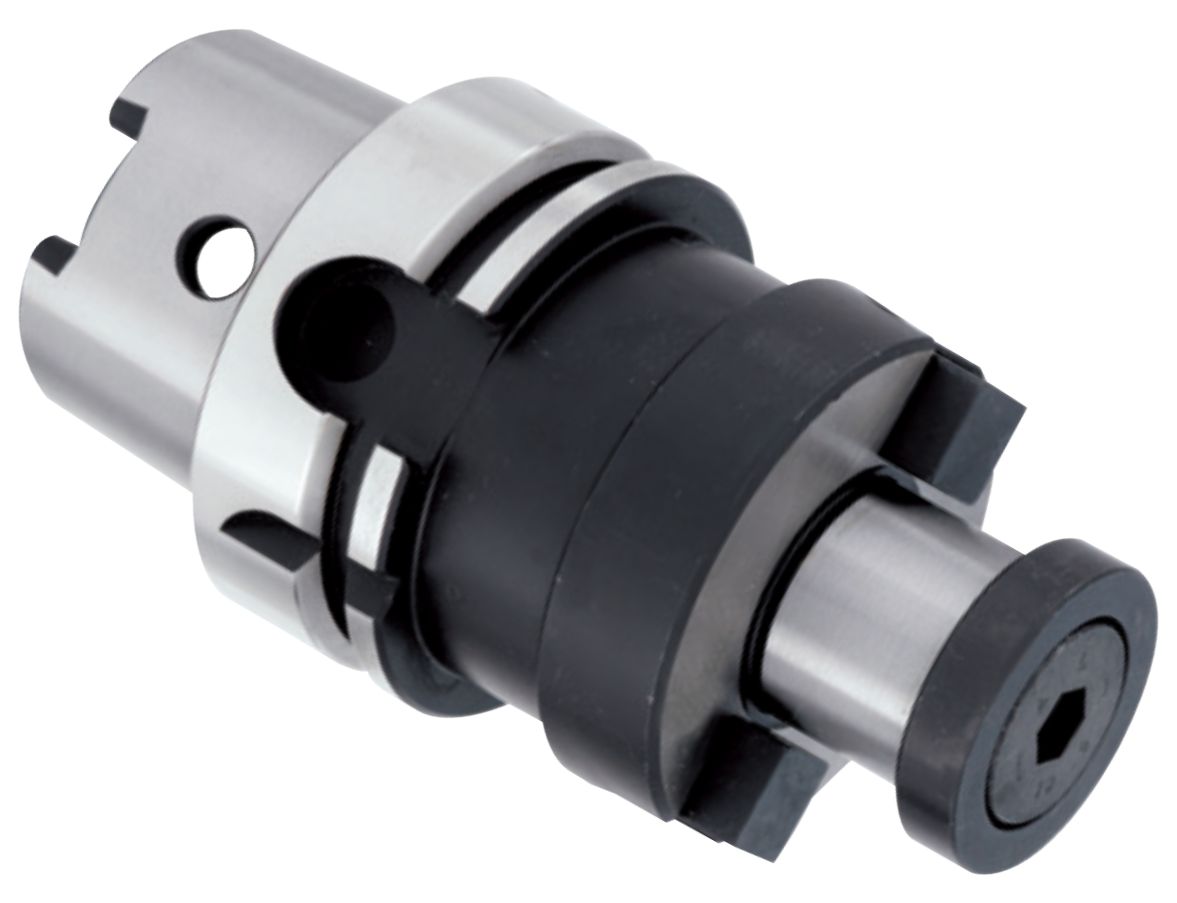

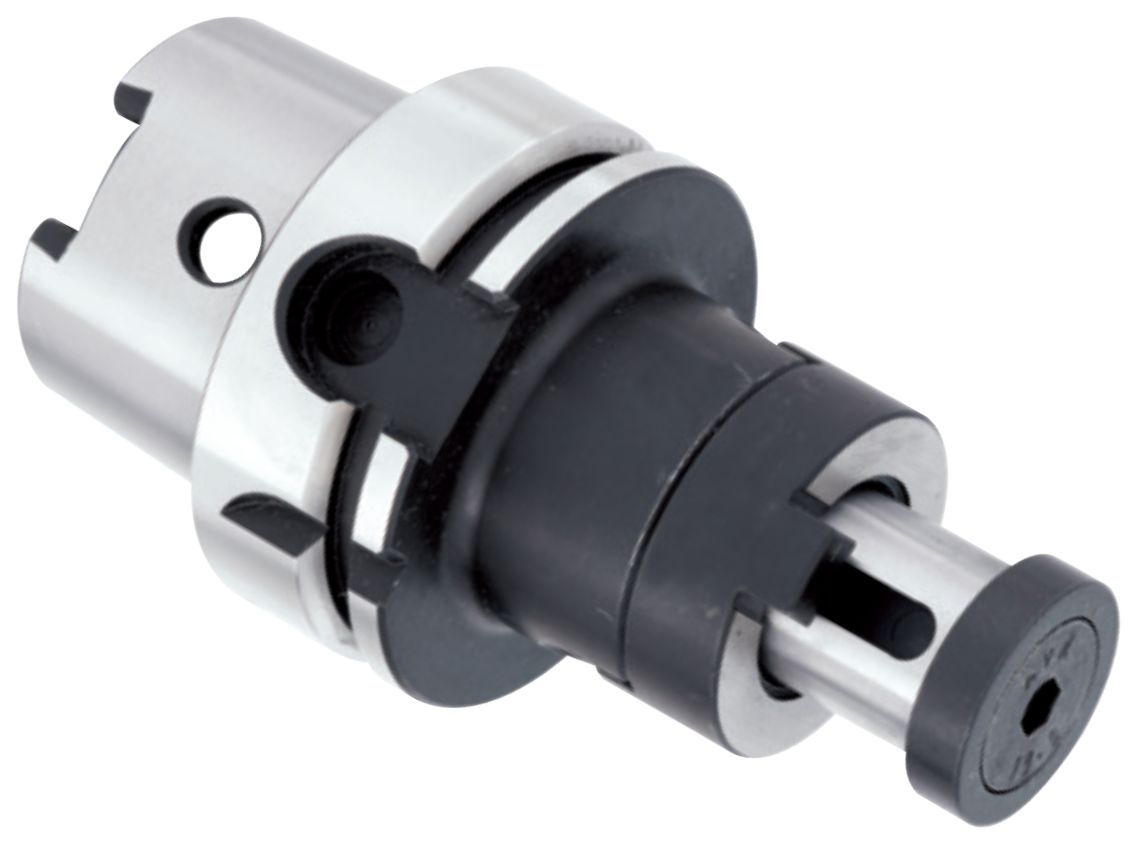

        ◦ HSK (DIN 63893): Для ультрашвидкісної обробки.
        ◦ ISO (DIN 2080) та Конус Морзе: Для універсального обладнання.

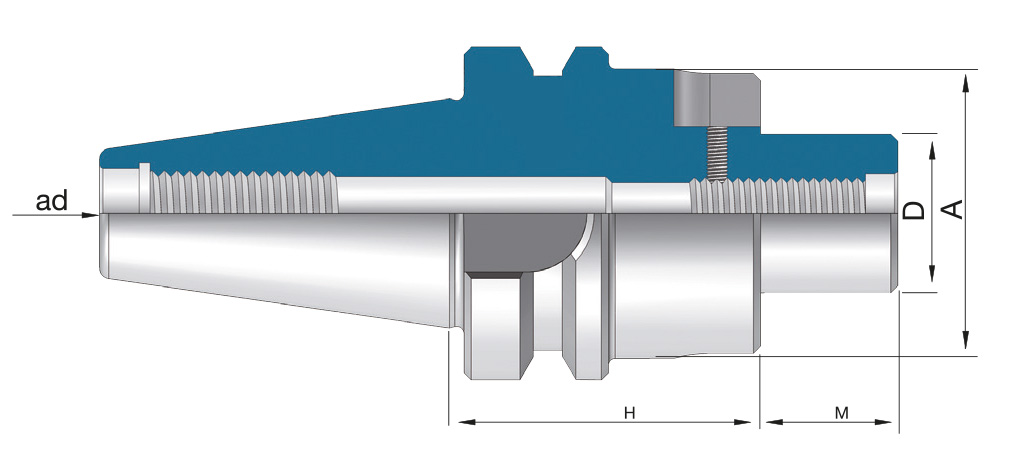

    2. Діаметр посадки (d): Найпоширеніші розміри — 16, 22, 27, 32, 40, 50 та 60 мм. Він повинен суворо відповідати внутрішньому отвору вашої фрези.

    3. Виліт інструменту (L): Чим коротша оправка, тим вища її жорсткість. Обирайте подовжені варіанти лише тоді, коли цього вимагає геометрія деталі.

Переваги покупки в нашому магазині

Ми створили максимально зручні умови для українських промислових підприємств:
    • Професійний підбір: Не впевнені у стандарті конуса? Наші технологи безкоштовно проконсультують та допоможуть зібрати комплект «Оправка + Фреза + Пластини».
    • Актуальні ціни та наявність: Ви отримуєте преміальний європейський продукт за ціною, конкурентною навіть із якісним Китаєм. Популярні моделі BT40 та SK40 завжди на складі.
    • Комплексність: У нас можна відразу придбати насадні фрези, штревелі та запасні гвинти до оправок.


Технічна консультація: Розширений FAQ по оправках

1. Чому твердосплавні пластини виходять з ладу швидше при використанні неякісної оправки?

Твердосплав (ВК8, Т15К6 та сучасні сплави) — матеріал дуже крихкий. Якщо оправка має біття понад 0,01 мм, навантаження на пластини стає нерівномірним: одна пластина "вдаряє" по металу сильніше за інші. Це призводить до мікросколів, перегріву та миттєвого руйнування ріжучої кромки. Оправки SeRiNex з біттям 0,003 мм забезпечують ідеально рівномірне знімання металу кожним зубом фрези.

2. Чим відрізняються оправки стандарту BT40 від SK40 (DIN 69871)?

Кут конуса у них однаковий (7:24), але вони не взаємозамінні через різну геометрію фланця:
    • BT (японський стандарт): Фланець симетричний, товстіший. Використовується на верстатах Haas, Fanuc, Brother та більшості тайванських брендів.
    • SK (європейський стандарт): Фланець має спеціальний виріз для орієнтації в магазині інструментів. Популярний на верстатах Deckel Maho (DMG), Hermle, Mikron. Перед замовленням обов'язково перевірте паспорт вашого шпинделя.

3. Що таке "шпонки" (сухарі) на оправці і навіщо вони потрібні?

Це два сталевих виступи на торці оправки. Вони входять у відповідні пази на насадній фрезі. Саме шпонки передають основний крутний момент від шпинделя до інструменту. У патронах SeRiNex шпонки виготовлені з високоміцної гартованої сталі, що дозволяє працювати з великими глибинами різання без ризику їх зрізання.

4. Як правильно підібрати діаметр посадки (d)?

Діаметр посадкового пояска оправки повинен суворо відповідати внутрішньому отвору фрези. Найпопулярніші стандарти: 16, 22, 27, 32, 40 мм.
    • Порада: Якщо ви купуєте оправку для дискових фрез, зверніть увагу на довжину посадкової частини, щоб вистачило місця для встановлення дистанційних кілець та фіксації фрези.

5. Чи можна використовувати одну оправку для фрез різних виробників?

Так, якщо збігається посадковий діаметр. Наприклад, оправка SeRiNex d22 підійде для торцевої фрези будь-якого бренду (Sandvik, Korloy, Iscar тощо), якщо вона має посадковий отвір 22 мм.

6. Яку роль відіграє балансування G6.3 при роботі торцевими фрезами?

Торцеві фрези зазвичай мають велику масу та діаметр (80, 100, 125 мм). На обертах понад 5 000 об/хв навіть найменший дисбаланс перетворюється на руйнівну силу, яка створює "дріб" (вібрацію) на деталі. Балансування G6.3 у патронах SeRiNex гарантує стабільну роботу на високих швидкостях, захищаючи підшипники вашого шпинделя від дороговартісного ремонту.

7. Як обслуговувати оправку, щоб вона служила роками?

    1. Чистота конуса: Перед кожним встановленням у шпиндель протирайте конус оправки чистою серветкою. Навіть мікроскопічна пилинка призводить до перекосу.
    2. Затискний гвинт: Не використовуйте подовжувачі для ключів ("труби"). Зусилля затягування має відповідати рекомендованому (зазвичай вказано на гвинті або в паспорті).
    3. Зберігання: Якщо оправка не використовується, змастіть її тонким шаром антикорозійного мастила, щоб запобігти появі іржі на шліфованих поверхнях.

8. Чому італійська оснастка SeRiNex краща за "no-name" аналоги?

Головна відмінність — у стабільності якості. У дешевих оправках часто "плаває" розмір посадкового пояска: фреза або бовтається, або не налазить. SeRiNex використовує автоматизований контроль кожної одиниці, тому ви отримуєте інструмент, який працює "з коробки" без додаткової підгонки та сюрпризів.

Маєте специфічне завдання або сумніваєтесь у виборі? Надішліть нам фото маркування вашої фрези, і ми за 5 хвилин підберемо ідеальну оправку SeRiNex саме під неї!
