- Виробник: E&J
- Модель: А233400
- Артикул: А233400
- Наявність: Передзамовлення
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики

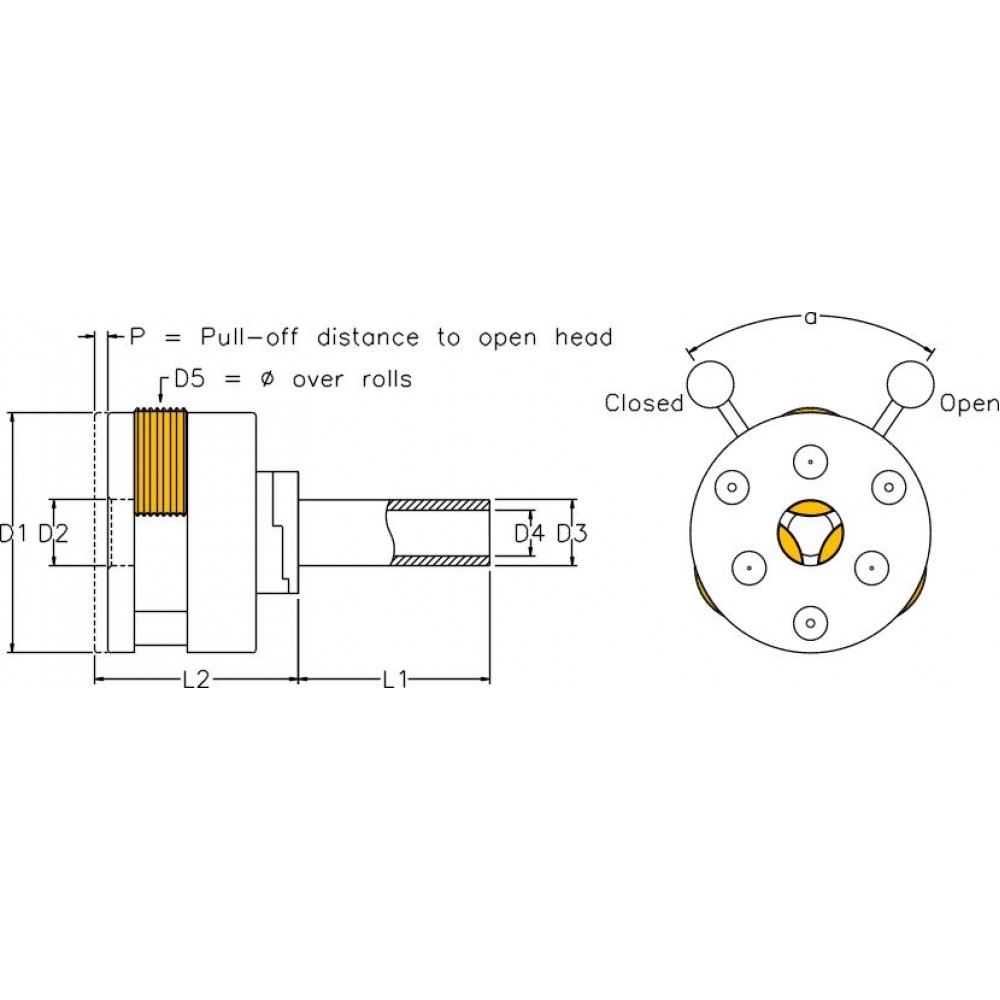

Зовнішній діаметр головки D1, мм:
96
Внутрішній отвір головки D2, мм:
39
Діаметр хвостовика D3, мм:
25/30
Діаметр отвору у хвостовику (для довгих різьб) D4, мм:
14
Максимальний зовнішній діаметр головки з роликами D5, мм:
115
- Огляд товару
- Характеристики
Різьбонакатна головка М16-М36 моделі А233400 E&J (Англія) призначена для формування зовнішньої метричної різьби методом холодної пластичної деформації без зняття стружки.
Оснащена автоматичним розкривним механізмом, що забезпечує швидкий вихід з різьби та підвищує продуктивність у серійному виробництві.
Підходить для ручних токарних верстатів, револьверних автоматів і верстатів з ЧПУ.
Метод накатування зміцнює поверхню різьби, підвищує її міцність, забезпечує високу точність профілю та чистоту поверхні.
Оптимальне рішення для машинобудування, виробництва кріплення та металообробних підприємств в Україні.
Характеристики
Різьбонакочувальні головки
Зовнішній діаметр головки D1, мм
96
Внутрішній отвір головки D2, мм
39
Діаметр хвостовика D3, мм
25/30
Діаметр отвору у хвостовику (для довгих різьб) D4, мм
14
Максимальний зовнішній діаметр головки з роликами D5, мм
115
Довжина хвостовика L1, мм
60
Довжина головки L2, мм
82.5
Відстань від витягування до відкритої головки Р, мм
3
Виконання різьбонакочувальної головки
Ролики для більшого діаметру короткої різьби - *
Основний тип метричної різьби М
16*x1.5/18*x1.5/20*x1.5/22*x1.5/24*x1.5/26*x1.5/28**x1.5/30**x1.5/32**x1.5/34**x1.5/36**x1.5/22*x2/24*x2/26*x2/28**x2/30**x2/32**x2/34**x2/36**x2
Варіанти роликів (Різьба х Крок)
M16* - M18* x 1.5/M18* - M20* x 1.5/M20* - M22* x 1.5/M22* - M24* x 1.5/M24* - M26* x 1.5/M26* - M28** x 1.5/M28** - M30** x 1.5/M30** - M32** x 1.5/M32** - M34** x 1.5/M34** - M36** x 1.5/M22* - M24* x 2/M24* - M26* x 2/M26* - M28** x 2/M28** - M30** x 2/M30** - M32** x 2/M32** - M34** x 2/M34** - M36** x 2
