Основні характеристики
Всі характеристики

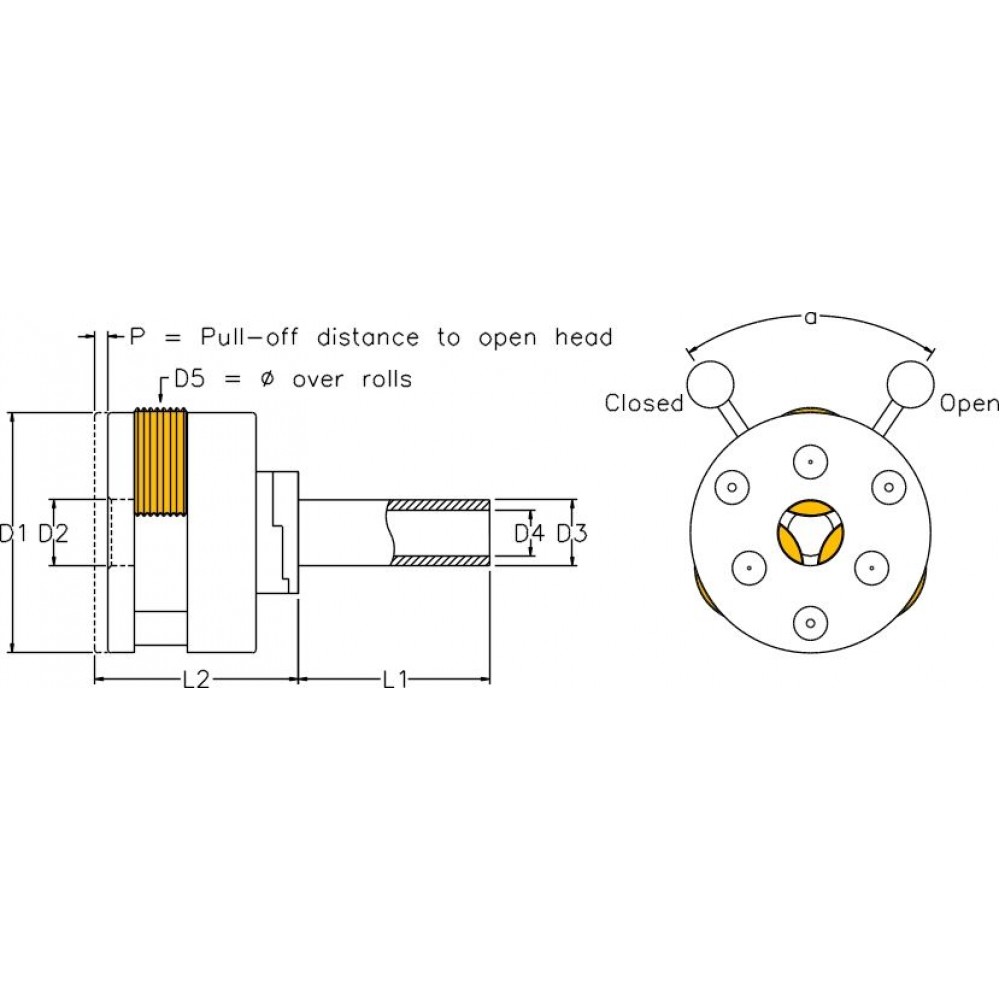

Зовнішній діаметр головки D1, мм:
88
Внутрішній отвір головки D2, мм:
28
Діаметр хвостовика D3, мм:
25
Діаметр отвору у хвостовику (для довгих різьб) D4, мм:
17
Максимальний зовнішній діаметр головки з роликами D5, мм:
93.5
- Огляд товару
- Характеристики
Різьбонакатна головка М8-М22 моделі А23 E&J (Англія) призначена для формування зовнішньої метричної різьби методом холодної пластичної деформації без зняття стружки.

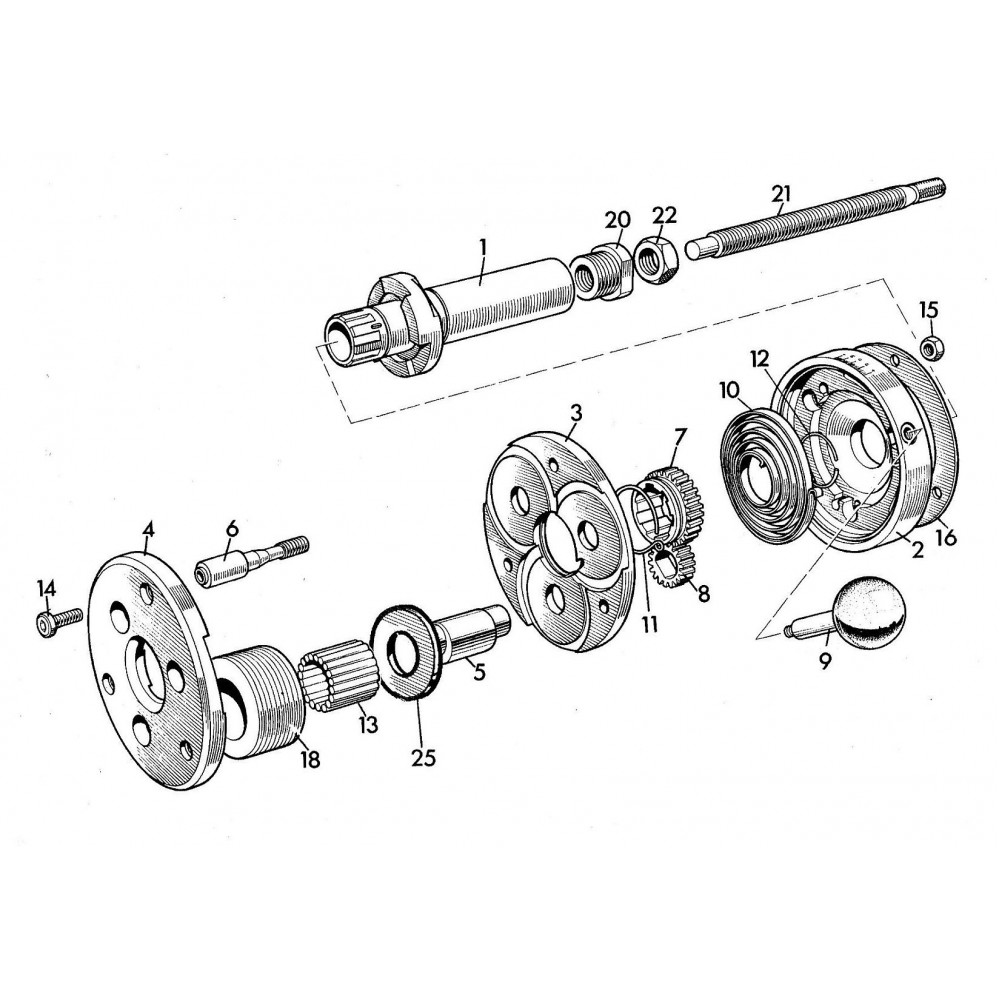

Оснащена автоматичним розкривним механізмом, що забезпечує швидкий вихід з різьби та підвищує продуктивність у серійному виробництві.
Підходить для ручних токарних верстатів, револьверних автоматів і верстатів з ЧПУ.
Метод накатування зміцнює поверхню різьби, підвищує її міцність, забезпечує високу точність профілю та чистоту поверхні.
Оптимальне рішення для машинобудування, виробництва кріплення та металообробних підприємств в Україні.
Характеристики
Різьбонакочувальні головки
Зовнішній діаметр головки D1, мм
88
Внутрішній отвір головки D2, мм
28
Діаметр хвостовика D3, мм
25
Діаметр отвору у хвостовику (для довгих різьб) D4, мм
17
Максимальний зовнішній діаметр головки з роликами D5, мм
93.5
Довжина хвостовика L1, мм
76
Довжина головки L2, мм
69
Відстань від витягування до відкритої головки Р, мм
3
Виконання різьбонакочувальної головки
Ролики для більшого діаметру короткої різьби - *
Основний тип метричної різьби М
8x0.5/10x0.5/8x0.75/8x0.75/10x0.75/12x0.75/10x1/12x1/12x1/14x1/16x1/18*x1/20*x1/14x1.25/16x1.25/16x1.5/18*x1.5/20*x1.5/22*x1.5
Варіанти роликів (Різьба х Крок)
M8 - M10 x 0.5/M8 - M10 x 0.75/M10 - M12 x 0.75/M10 - M12 x 1/M12 - M14 x 1/M14 - M16 x 1/M16 - M18* x 1/M18* - M20* x 1/M14 - M16 x 1.25/M16 - M18* x 1.5/M18* - M20* x 1.5/M20* - M22* x 1.5
