Зробити замовлення- Виробник: Kitagawa
- Модель: TUX200
- Артикул: TUX200
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
200
Діаметр отвору шпинделя, мм:
52
Спосіб затиску:
пневматичний/гідравлічний
Момент затиску (поворот), Н·м:
600
Макс. швидкість обертання, об/хв:
33.3
- Огляд товару
- Характеристики
Опис

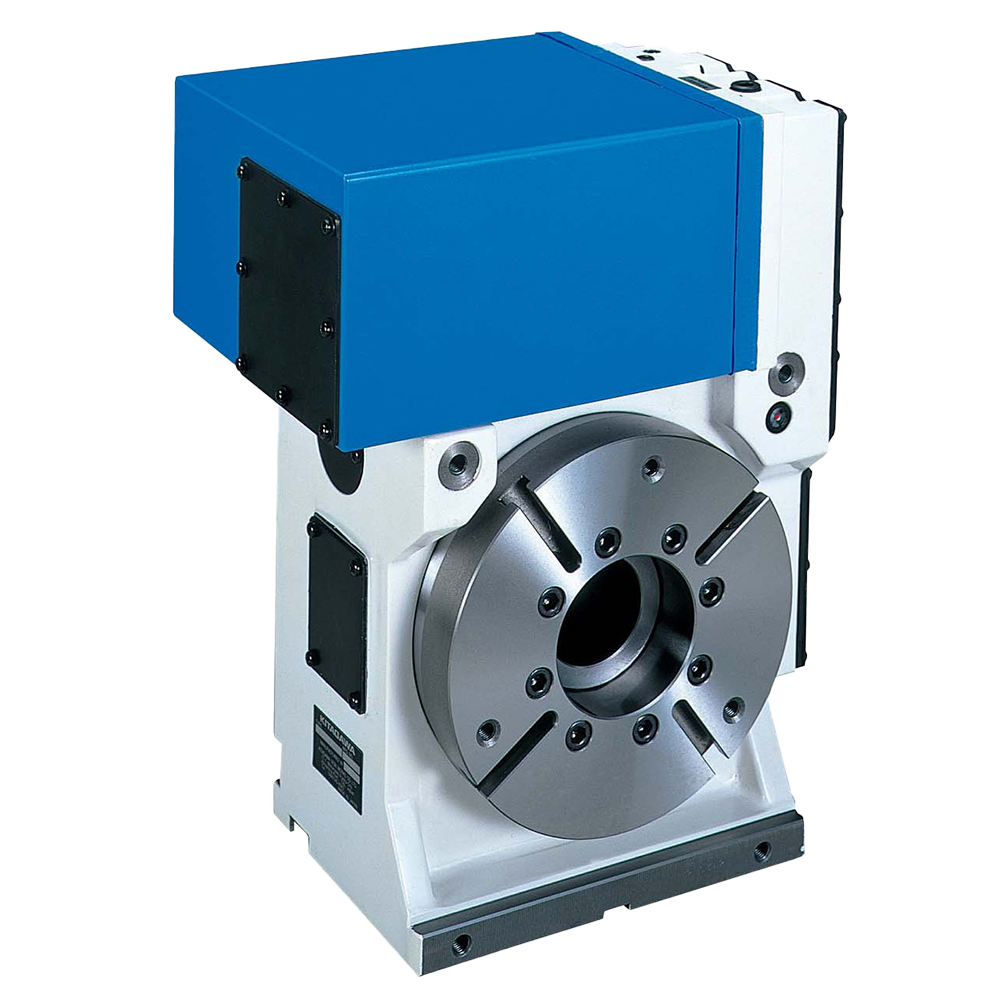

Поворотний стіл 4-осьовий TUX200 — середньорозмірний стіл виробництва Kitagawa. Ключові параметри: планшайба Ø200 мм, наскрізний отвір Ø52 мм під пруток або довгий вал, момент затиску 600 Н·м, максимальна швидкість 33.3 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — комбінований пневмо/гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Особливість компоновки — винесений двигун, що зменшує габарит по висоті та знімає обмеження щодо ходу верстата. Маса столу 87 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Універсальний типорозмір підходить для широкого кола задач: фрезерування граней, свердління отворів по колу, нарізання різьби під кутом. Наскрізний отвір Ø52 мм дає пруткову подачу та обробку довгих валів наскрізь.
Переваги
- Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат
- Малий мертвий хід приводу дає повторюваність на рівні найкращих зразків класу
- Герметичний корпус захищає механізм від МОР і стружки у важких умовах цеху
Як використовувати
Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Гідравліку підводять через поворотний ввід; перед роботою перевіряють, що бустер/станція видають номінальний тиск затиску. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.
Можливі складнощі та їх вирішення
- Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.
- Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.
Питання та відповіді
- Чи можна використовувати стіл горизонтально та вертикально? Так, конструкція розрахована на обидва положення; при вертикальному монтажі враховуйте знижену допустиму масу заготовки згідно з характеристиками.
- Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.
Характеристики
- Діаметр столу: 200 мм
- Діаметр отвору шпинделя: 52 мм
- Спосіб затиску: пневм./гидр.
- Момент затиску: 600 Н·м
- Макс. швидкість обертання: 33.3 об/мин
- Передаточне число: 1/90
- Точність позиціонування: 20 угл.сек
- Повторюваність: 4 угл.сек
- Маса: 87 кг
- Сервомотор: aiF4/5000-B
Характеристики
Поворотні столи
Діаметр столу, мм
200
Діаметр отвору шпинделя, мм
52
Спосіб затиску
пневматичний/гідравлічний
Момент затиску (поворот), Н·м
600
Макс. швидкість обертання, об/хв
33.3
Передаточне число
1/90
Точність позиціонування, кут.сек
20
Повторюваність, кут.сек
4
Маса, кг
87
Сервомотор
aiF4/5000-B
