Зробити замовлення- Виробник: Kitagawa
- Модель: TTS321HVxx
- Артикул: TTS321HVxx
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
320
Діаметр отвору шпинделя, мм:
110
Діапазон нахилу:
-35°~+110°
Спосіб затиску:
гідравлічний
Момент затиску (поворот), Н·м:
2600
- Огляд товару
- Характеристики
Опис

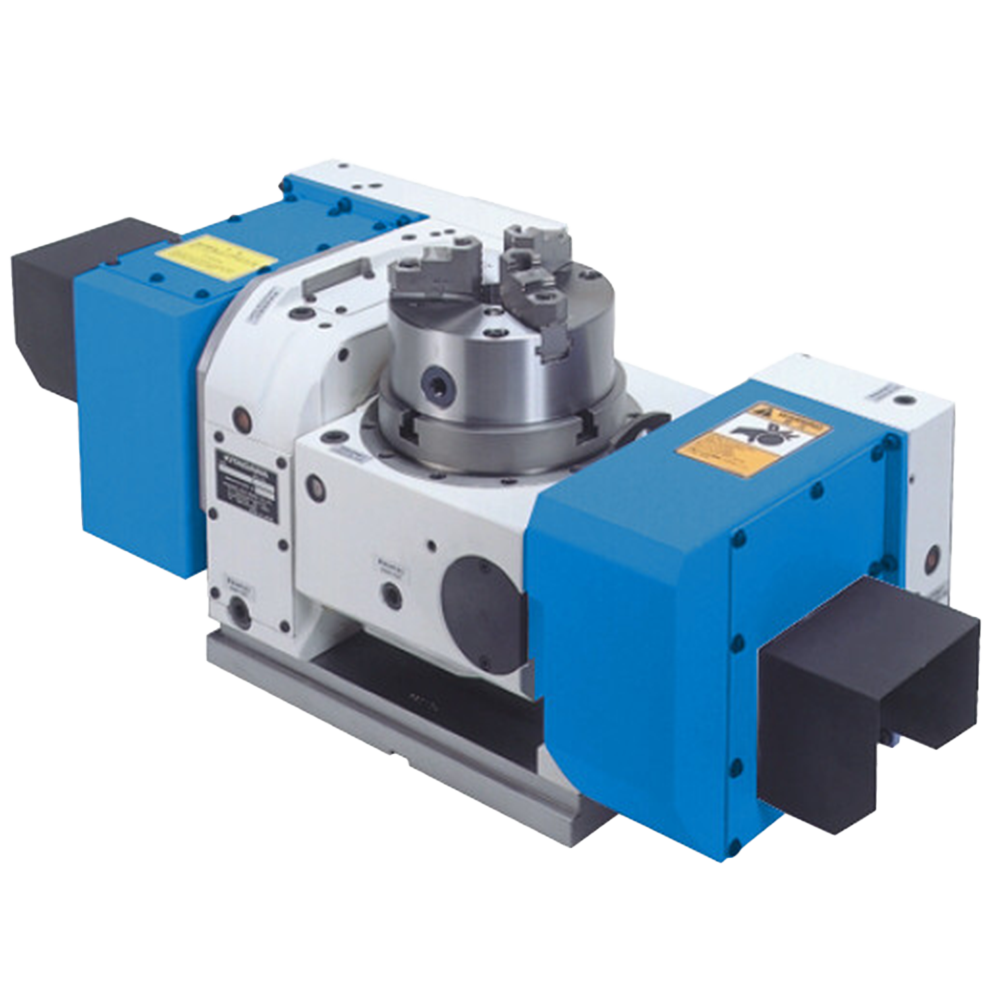

Поворотний стіл 5-осьовий TTS321HVxx — великогабаритний стіл виробництва Kitagawa. Ключові параметри: планшайба Ø320 мм, наскрізний отвір Ø110 мм під пруток або довгий вал, момент затиску 2600 Н·м, по осі нахилу 2600 Н·м, максимальна швидкість 25 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Нахилна люлька з діапазоном -35°~+110° розкриває деталь під інструмент з п'яти сторін. Маса столу 350 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. Діапазон нахилу -35°~+110° дозволяє вивести під інструмент бічні та зворотні поверхні деталі без її переустановлення. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій. Великий типорозмір розрахований на важкі заготовки та потужне знімання матеріалу.
Переваги
- Малий мертвий хід приводу дає повторюваність на рівні найкращих зразків класу
- Герметичний корпус захищає механізм від МОР і стружки у важких умовах цеху
- Прецизійна черв'ячна пара з регульованим зазором зберігає точність поділу роками
Як використовувати
Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Гідравліку затиску обох осей підводять через вбудований поворотний ввід; перевіряють номінальний тиск станції. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.
Можливі складнощі та їх вирішення
- Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.
- Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.
Питання та відповіді
- Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.
- Який сервомотор підходить до цієї моделі? У характеристиках вказано рекомендований привід (напр. Fanuc αi-серії); сумісні також приводи Siemens, Mitsubishi, Yaskawa за відповідного налаштування.
Характеристики
- Діаметр столу: 320 мм
- Діаметр отвору шпинделя: 110 мм
- Спосіб затиску: гидр.
- Момент затиску (поворот): 2600 Н·м
- Момент затиску (нахил): 2600 Н·м
- Макс. швидкість (поворот): 25 об/мин
- Діапазон нахилу: -35°~+110°
- Точність позиціонування: 20 угл.сек
- Повторюваність: 4 угл.сек
- Маса: 350 кг
- Сервомотор: aiF8/3000-B
Характеристики
Поворотні столи
Діаметр столу, мм
320
Діаметр отвору шпинделя, мм
110
Діапазон нахилу
-35°~+110°
Спосіб затиску
гідравлічний
Момент затиску (поворот), Н·м
2600
Момент затиску (нахил), Н·м
2600
Макс. швидкість обертання, об/хв
25
Точність позиціонування, кут.сек
20
Повторюваність, кут.сек
4
Маса, кг
350
Сервомотор
aiF8/3000-B
