Зробити замовлення- Виробник: Kitagawa
- Модель: TTS251AVxx
- Артикул: TTS251AVxx
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
250
Діаметр отвору шпинделя, мм:
70
Діапазон нахилу:
-35°~+110°
Спосіб затиску:
пневмо-гідравлічний/гідравлічний
Момент затиску (поворот), Н·м:
900
- Огляд товару
- Характеристики
Опис

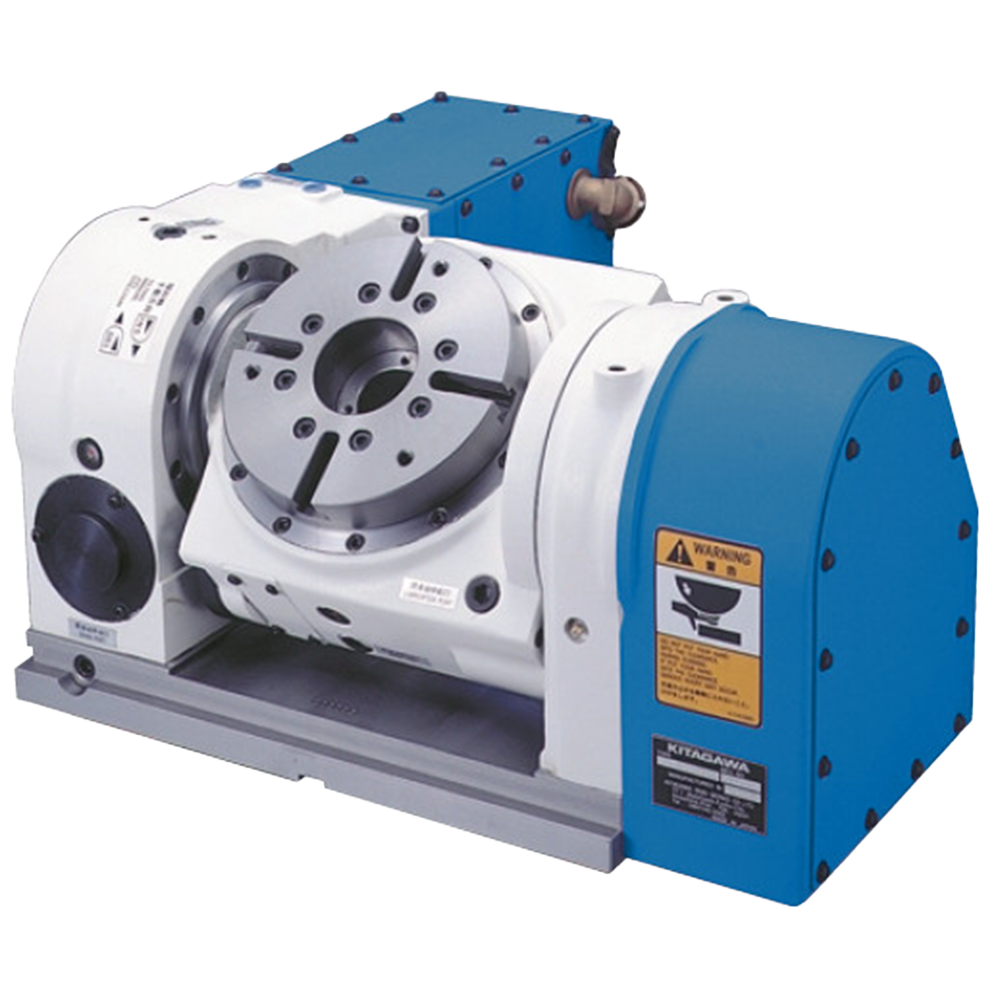

Поворотний стіл 5-осьовий TTS251AVxx — середньорозмірний стіл виробництва Kitagawa. Ключові параметри: планшайба Ø250 мм, наскрізний отвір Ø70 мм під пруток або довгий вал, момент затиску 900 Н·м, по осі нахилу 1200 Н·м, максимальна швидкість 33.3 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Нахилна люлька з діапазоном -35°~+110° розкриває деталь під інструмент з п'яти сторін. Маса столу 260 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. Діапазон нахилу -35°~+110° дозволяє вивести під інструмент бічні та зворотні поверхні деталі без її переустановлення. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій.
Переваги
- Широкий вибір поворотних вводів дозволяє підвести гідравліку та пневматику до оснащення
- Загартований вал черв'яка та бронзове колесо працюють у парі з мінімальним зносом
- Посилений корпус і подвійна опора шпинделя забезпечують стабільність при силовому різанні
Як використовувати
Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Гідравліку затиску обох осей підводять через вбудований поворотний ввід; перевіряють номінальний тиск станції. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.
Можливі складнощі та їх вирішення
- Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
- Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.
Питання та відповіді
- Чи потрібен окремий контролер? Стіл керується як додаткова вісь ЧПК верстата; для автономної роботи пропонується опціональний одноосьовий контролер.
- Чи можна використовувати стіл горизонтально та вертикально? Так, конструкція розрахована на обидва положення; при вертикальному монтажі враховуйте знижену допустиму масу заготовки згідно з характеристиками.
Характеристики
- Діаметр столу: 250 мм
- Діаметр отвору шпинделя: 70 мм
- Спосіб затиску: возд-гидр./гидр.
- Момент затиску (поворот): 900 Н·м
- Момент затиску (нахил): 1200 Н·м
- Макс. швидкість (поворот): 33.3 об/мин
- Діапазон нахилу: -35°~+110°
- Точність позиціонування: 20 угл.сек
- Повторюваність: 4 угл.сек
- Маса: 260 кг
- Сервомотор: aiF4/5000-B
Характеристики
Поворотні столи
Діаметр столу, мм
250
Діаметр отвору шпинделя, мм
70
Діапазон нахилу
-35°~+110°
Спосіб затиску
пневмо-гідравлічний/гідравлічний
Момент затиску (поворот), Н·м
900
Момент затиску (нахил), Н·м
1200
Макс. швидкість обертання, об/хв
33.3
Точність позиціонування, кут.сек
20
Повторюваність, кут.сек
4
Маса, кг
260
Сервомотор
aiF4/5000-B
