Зробити замовлення- Виробник: Kitagawa
- Модель: TT182
- Артикул: TT182
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
180
Діаметр отвору шпинделя, мм:
40
Діапазон нахилу:
-35°~+110°
Спосіб затиску:
пневмо-гідравлічний/гідравлічний
Момент затиску (поворот), Н·м:
450
- Огляд товару
- Характеристики
Опис

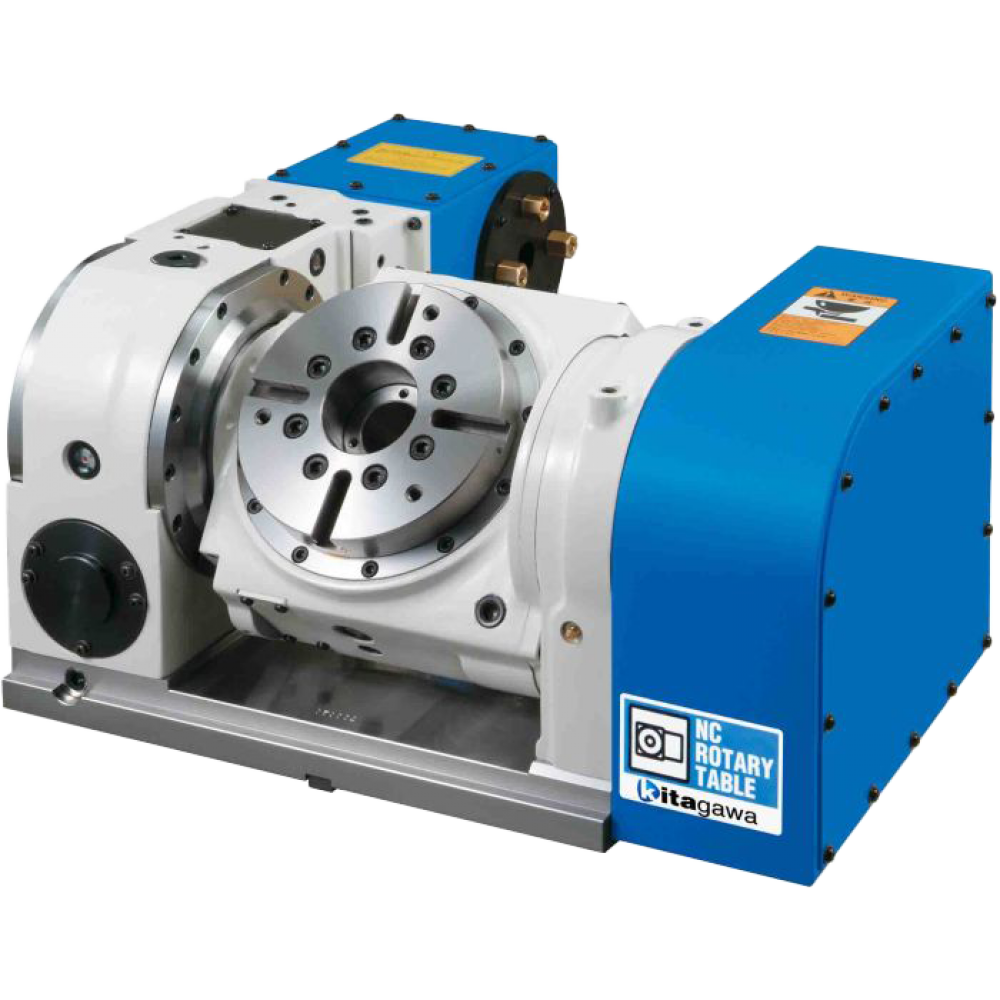

Поворотний стіл 5-осьовий TT182 — середньорозмірний стіл виробництва Kitagawa. Ключові параметри: планшайба Ø180 мм, наскрізний отвір Ø40 мм під пруток або довгий вал, момент затиску 450 Н·м, по осі нахилу 800 Н·м, максимальна швидкість 33.3 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Нахилна люлька з діапазоном -35°~+110° розкриває деталь під інструмент з п'яти сторін. Маса столу 163 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. Діапазон нахилу -35°~+110° дозволяє вивести під інструмент бічні та зворотні поверхні деталі без її переустановлення. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій.
Переваги
- Прецизійна черв'ячна пара з регульованим зазором зберігає точність поділу роками
- Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат
- Малий мертвий хід приводу дає повторюваність на рівні найкращих зразків класу
Як використовувати
Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Гідравліку затиску обох осей підводять через вбудований поворотний ввід; перевіряють номінальний тиск станції. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.
Можливі складнощі та їх вирішення
- Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.
- Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.
Питання та відповіді
- Який сервомотор підходить до цієї моделі? У характеристиках вказано рекомендований привід (напр. Fanuc αi-серії); сумісні також приводи Siemens, Mitsubishi, Yaskawa за відповідного налаштування.
- Яка точність позиціонування досяжна? Паспортна точність вказана в характеристиках у кутових секундах; реальна точність залежить від жорсткості всієї технологічної системи.
Характеристики
- Діаметр столу: 180 мм
- Діаметр отвору шпинделя: 40 мм
- Спосіб затиску: возд-гидр./гидр.
- Момент затиску (поворот): 450 Н·м
- Момент затиску (нахил): 800 Н·м
- Макс. швидкість (поворот): 33.3 об/мин
- Діапазон нахилу: -35°~+110°
- Точність позиціонування: 20 угл.сек
- Повторюваність: 4 угл.сек
- Маса: 163 кг
- Сервомотор: aiF2/5000-B
Характеристики
Поворотні столи
Діаметр столу, мм
180
Діаметр отвору шпинделя, мм
40
Діапазон нахилу
-35°~+110°
Спосіб затиску
пневмо-гідравлічний/гідравлічний
Момент затиску (поворот), Н·м
450
Момент затиску (нахил), Н·м
800
Макс. швидкість обертання, об/хв
33.3
Точність позиціонування, кут.сек
20
Повторюваність, кут.сек
4
Маса, кг
163
Сервомотор
aiF2/5000-B
