Зробити замовлення- Виробник: Kitagawa
- Модель: TT140
- Артикул: TT140
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
140
Діаметр отвору шпинделя, мм:
32
Діапазон нахилу:
-110°~+110°
Спосіб затиску:
пневматичний
Момент затиску (поворот), Н·м:
280
- Огляд товару
- Характеристики
Опис

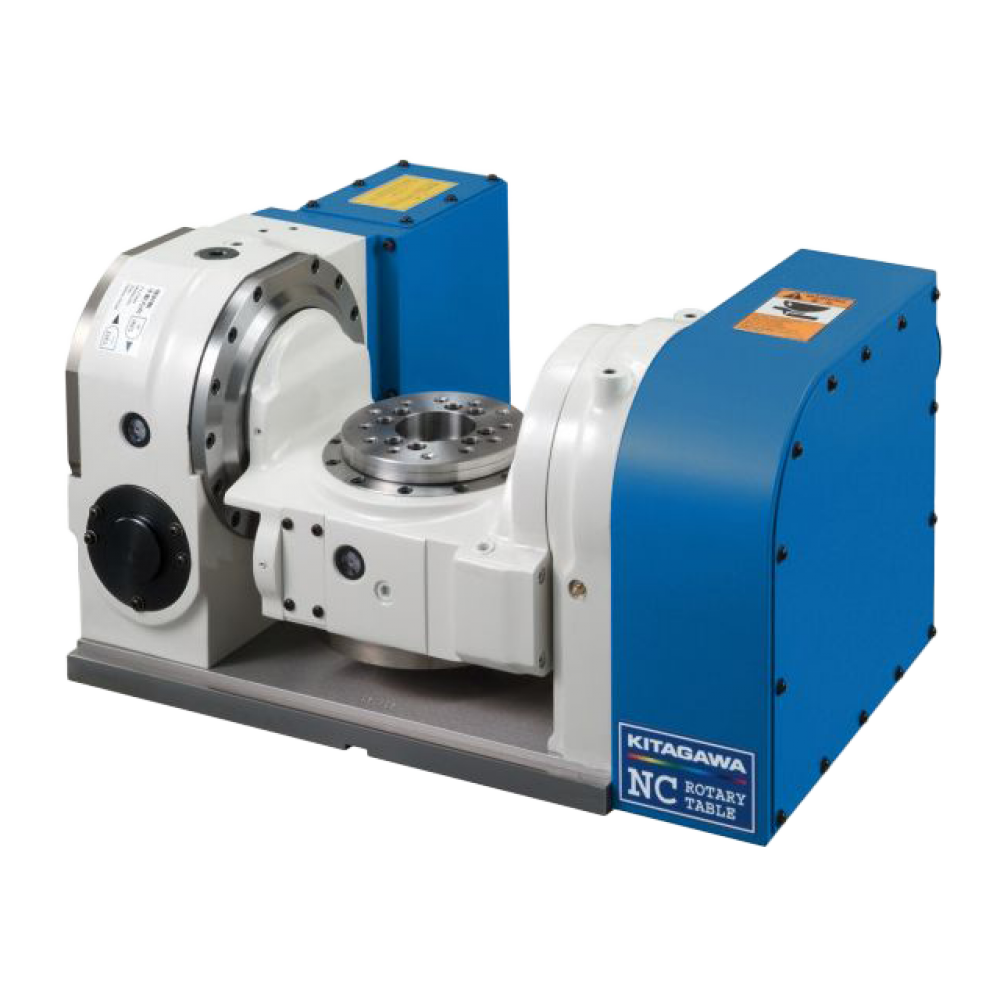

Поворотний стіл 5-осьовий TT140 — компактний стіл виробництва Kitagawa. Ключові параметри: планшайба Ø140 мм, наскрізний отвір Ø32 мм під пруток або довгий вал, момент затиску 280 Н·м, по осі нахилу 500 Н·м, максимальна швидкість 41.6 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Нахилна люлька з діапазоном -110°~+110° розкриває деталь під інструмент з п'яти сторін. Маса столу 158 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. Діапазон нахилу -110°~+110° дозволяє вивести під інструмент бічні та зворотні поверхні деталі без її переустановлення. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій.
Переваги
- Герметичний корпус захищає механізм від МОР і стружки у важких умовах цеху
- Прецизійна черв'ячна пара з регульованим зазором зберігає точність поділу роками
- Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат
Як використовувати
Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.
Можливі складнощі та їх вирішення
- Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.
- Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.
Питання та відповіді
- Яка точність позиціонування досяжна? Паспортна точність вказана в характеристиках у кутових секундах; реальна точність залежить від жорсткості всієї технологічної системи.
- Чи потрібен окремий контролер? Стіл керується як додаткова вісь ЧПК верстата; для автономної роботи пропонується опціональний одноосьовий контролер.
Характеристики
- Діаметр столу: 140 мм
- Діаметр отвору шпинделя: 32 мм
- Спосіб затиску: пневм.
- Момент затиску (поворот): 280 Н·м
- Момент затиску (нахил): 500 Н·м
- Макс. швидкість (поворот): 41.6 об/мин
- Діапазон нахилу: -110°~+110°
- Точність позиціонування: 30 угл.сек
- Повторюваність: 4 угл.сек
- Маса: 158 кг
- Сервомотор: aiF2/5000-B
Характеристики
Поворотні столи
Діаметр столу, мм
140
Діаметр отвору шпинделя, мм
32
Діапазон нахилу
-110°~+110°
Спосіб затиску
пневматичний
Момент затиску (поворот), Н·м
280
Момент затиску (нахил), Н·м
500
Макс. швидкість обертання, об/хв
41.6
Точність позиціонування, кут.сек
30
Повторюваність, кут.сек
4
Маса, кг
158
Сервомотор
aiF2/5000-B
