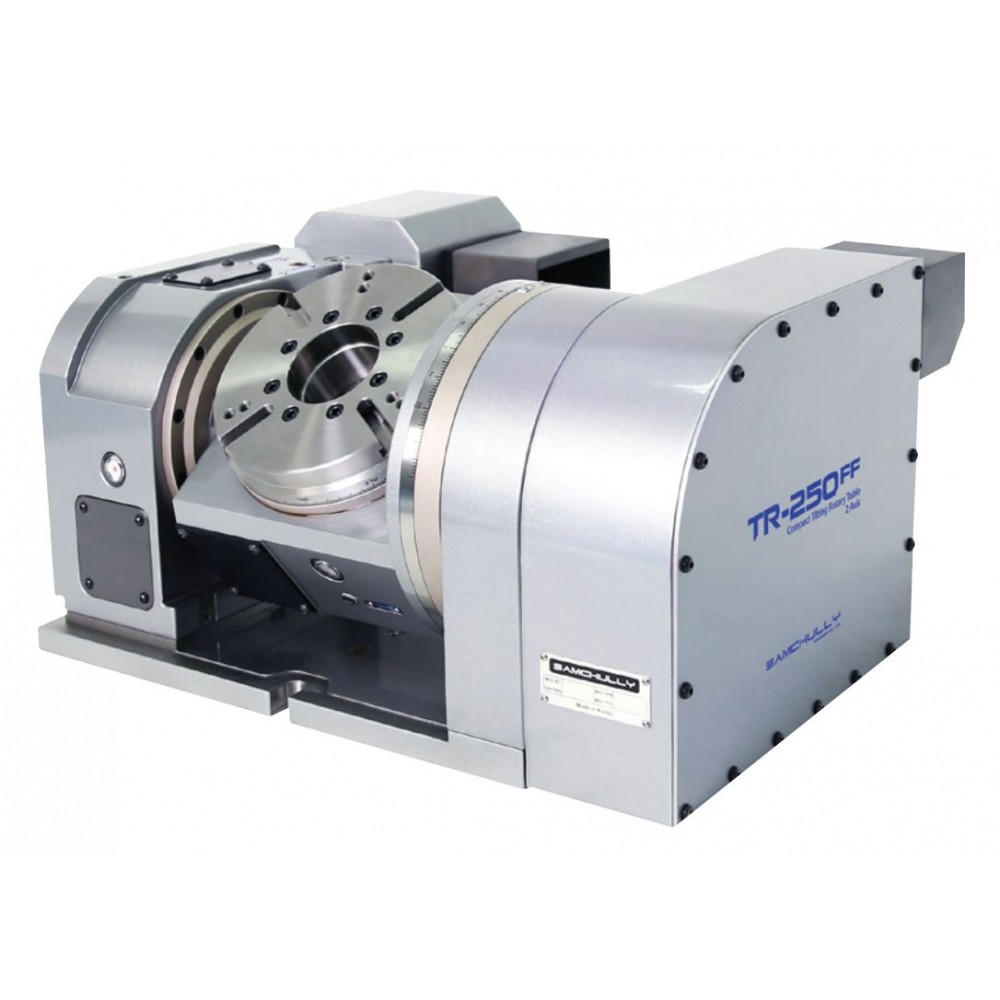

Поворотний стіл 5-осьовий TR-250FF з діаметром столу 240 мм від Samchully

Виробник: Samchully
Модель: TR-250FF
Артикул: TR-250FF
Наявність: Нема в наявності

0.00грн.

Загальна сума, без ПДВ

Основні характеристики

Всі характеристики

Діаметр столу, мм: 240

Діаметр отвору шпинделя, мм: 70

Спосіб затиску: гідравлічний

Момент затиску (поворот), Н·м: 900

Момент затиску (нахил), Н·м: 1200

Огляд товару
Характеристики

Опис

Поворотний стіл 5-осьовий TR-250FF — середньорозмірний стіл виробництва Samchully. Ключові параметри: планшайба Ø240 мм, наскрізний отвір Ø70 мм під пруток або довгий вал, момент затиску 900 Н·м, по осі нахилу 1200 Н·м, максимальна швидкість 33.3 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 295 кг — враховуйте її при виборі вантажопідйомності столу верстата.

Призначення

Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій.

Переваги

Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат
Малий мертвий хід приводу дає повторюваність на рівні найкращих зразків класу
Герметичний корпус захищає механізм від МОР і стружки у важких умовах цеху

Як використовувати

Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Гідравліку затиску обох осей підводять через вбудований поворотний ввід; перевіряють номінальний тиск станції. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.

Можливі складнощі та їх вирішення

Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.
Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.

Питання та відповіді

Чи потрібен окремий контролер? Стіл керується як додаткова вісь ЧПК верстата; для автономної роботи пропонується опціональний одноосьовий контролер.
Чи можна використовувати стіл горизонтально та вертикально? Так, конструкція розрахована на обидва положення; при вертикальному монтажі враховуйте знижену допустиму масу заготовки згідно з характеристиками.

Характеристики

Діаметр столу: 240 мм
Діаметр отвору шпинделя: 70 мм
Спосіб затиску: гидр. до 35бар
Момент затиску (поворот): 900 Н·м
Момент затиску (нахил): 1200 Н·м
Макс. швидкість (поворот): 33.3 об/мин
Точність позиціонування: 30 угл.сек
Повторюваність: 4 угл.сек
Маса: 295 кг
Сервомотор: αiF4/4000

Завантажити сторінку з каталогу

Характеристики

Поворотні столи

Діаметр столу, мм 240

Діаметр отвору шпинделя, мм 70

Спосіб затиску гідравлічний

Момент затиску (поворот), Н·м 900

Момент затиску (нахил), Н·м 1200

Макс. швидкість обертання, об/хв 33.3

Точність позиціонування, кут.сек 30

Повторюваність, кут.сек 4

Маса, кг 295

Сервомотор αiF4/4000
