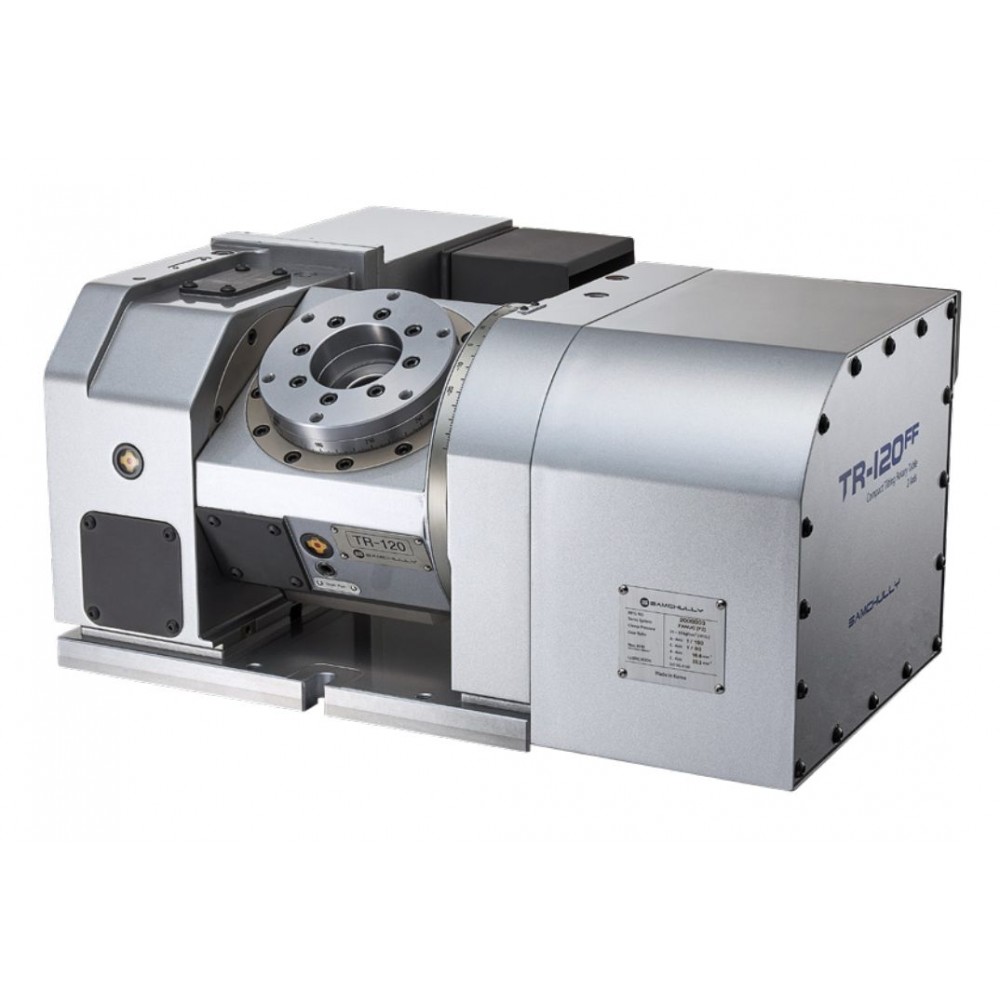

Поворотний стіл 5-осьовий TR-120FF з діаметром столу 130 мм від Samchully

Виробник: Samchully
Модель: TR-120FF
Артикул: TR-120FF
Наявність: Нема в наявності

0.00грн.

Загальна сума, без ПДВ

Основні характеристики

Всі характеристики

Діаметр столу, мм: 130

Діаметр отвору шпинделя, мм: 32

Спосіб затиску: гідравлічний

Момент затиску (поворот), Н·м: 200

Момент затиску (нахил), Н·м: 300

Огляд товару
Характеристики

Опис

Поворотний стіл 5-осьовий TR-120FF — компактний стіл виробництва Samchully. Ключові параметри: планшайба Ø130 мм, наскрізний отвір Ø32 мм під пруток або довгий вал, момент затиску 200 Н·м, по осі нахилу 300 Н·м, максимальна швидкість 33.3 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 120 кг — враховуйте її при виборі вантажопідйомності столу верстата.

Призначення

Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій.

Переваги

Прецизійна черв'ячна пара з регульованим зазором зберігає точність поділу роками
Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат
Малий мертвий хід приводу дає повторюваність на рівні найкращих зразків класу

Як використовувати

Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Гідравліку затиску обох осей підводять через вбудований поворотний ввід; перевіряють номінальний тиск станції. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.

Можливі складнощі та їх вирішення

Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.
Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.

Питання та відповіді

Чи можна використовувати стіл горизонтально та вертикально? Так, конструкція розрахована на обидва положення; при вертикальному монтажі враховуйте знижену допустиму масу заготовки згідно з характеристиками.
Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.

Характеристики

Діаметр столу: 130 мм
Діаметр отвору шпинделя: 32 мм
Спосіб затиску: гидр. до 20бар
Момент затиску (поворот): 200 Н·м
Момент затиску (нахил): 300 Н·м
Макс. швидкість (поворот): 33.3 об/мин
Точність позиціонування: 40 угл.сек
Повторюваність: 4 угл.сек
Маса: 120 кг
Сервомотор: αiF2/5000

Завантажити сторінку з каталогу

Характеристики

Поворотні столи

Діаметр столу, мм 130

Діаметр отвору шпинделя, мм 32

Спосіб затиску гідравлічний

Момент затиску (поворот), Н·м 200

Момент затиску (нахил), Н·м 300

Макс. швидкість обертання, об/хв 33.3

Точність позиціонування, кут.сек 40

Повторюваність, кут.сек 4

Маса, кг 120

Сервомотор αiF2/5000
