Зробити замовлення- Виробник: Kitagawa
- Модель: TLX250BVxx
- Артикул: TLX250BVxx
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
250
Діаметр отвору шпинделя, мм:
78
Спосіб затиску:
пневматичний/гідравлічний
Момент затиску (поворот), Н·м:
1100
Макс. швидкість обертання, об/хв:
33.3
- Огляд товару
- Характеристики
Опис

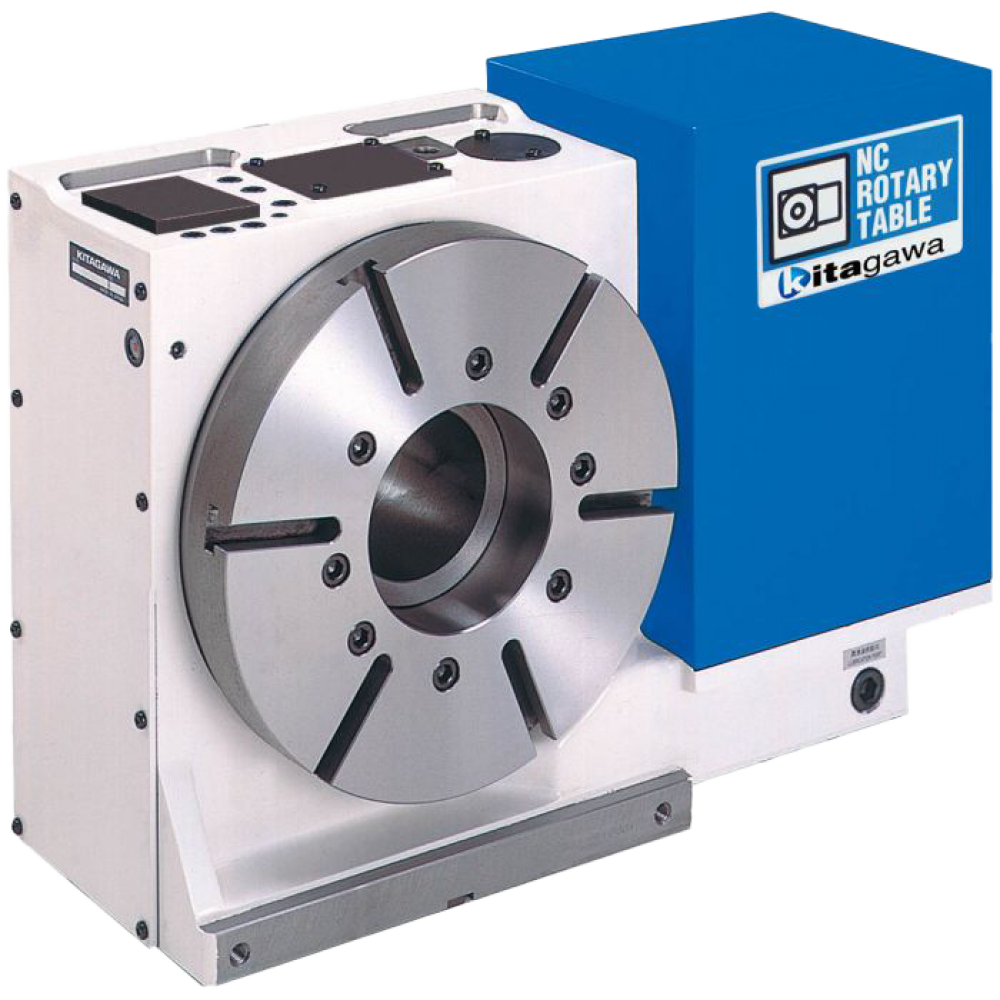

Поворотний стіл 4-осьовий TLX250BVxx — середньорозмірний стіл виробництва Kitagawa. Ключові параметри: планшайба Ø250 мм, наскрізний отвір Ø78 мм під пруток або довгий вал, момент затиску 1100 Н·м, максимальна швидкість 33.3 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — комбінований пневмо/гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 142 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Універсальний типорозмір підходить для широкого кола задач: фрезерування граней, свердління отворів по колу, нарізання різьби під кутом. Наскрізний отвір Ø78 мм дає пруткову подачу та обробку довгих валів наскрізь.
Переваги
- Загартований вал черв'яка та бронзове колесо працюють у парі з мінімальним зносом
- Посилений корпус і подвійна опора шпинделя забезпечують стабільність при силовому різанні
- Жорстка конструкція плити та шпинделя витримує ударні навантаження при чорновій обробці
Як використовувати
Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Гідравліку підводять через поворотний ввід; перед роботою перевіряють, що бустер/станція видають номінальний тиск затиску. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.
Можливі складнощі та їх вирішення
- Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.
- Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
Питання та відповіді
- Чи потрібен окремий контролер? Стіл керується як додаткова вісь ЧПК верстата; для автономної роботи пропонується опціональний одноосьовий контролер.
- Чи можна використовувати стіл горизонтально та вертикально? Так, конструкція розрахована на обидва положення; при вертикальному монтажі враховуйте знижену допустиму масу заготовки згідно з характеристиками.
Характеристики
- Діаметр столу: 250 мм
- Діаметр отвору шпинделя: 78 мм
- Спосіб затиску: пневм./гидр.
- Момент затиску: 1100 Н·м
- Макс. швидкість обертання: 33.3 об/мин
- Передаточне число: 1/90
- Точність позиціонування: 20 угл.сек
- Повторюваність: 4 угл.сек
- Маса: 142 кг
- Сервомотор: aiF4/5000-B
Характеристики
Поворотні столи
Діаметр столу, мм
250
Діаметр отвору шпинделя, мм
78
Спосіб затиску
пневматичний/гідравлічний
Момент затиску (поворот), Н·м
1100
Макс. швидкість обертання, об/хв
33.3
Передаточне число
1/90
Точність позиціонування, кут.сек
20
Повторюваність, кут.сек
4
Маса, кг
142
Сервомотор
aiF4/5000-B
