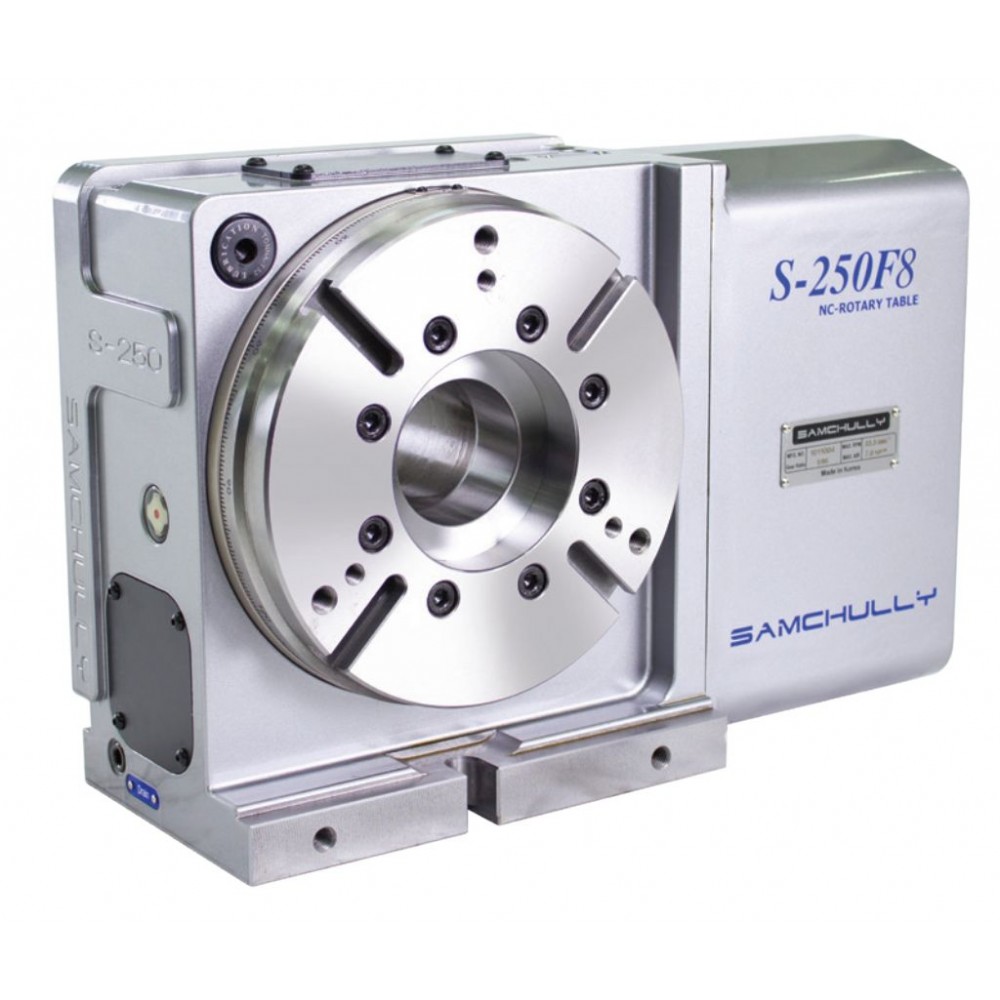

Поворотний стіл 4-осьовий S-250F8 з діаметром столу 240 мм від Samchully

Виробник: Samchully
Модель: S-250F8
Артикул: S-250F8
Наявність: Нема в наявності

0.00грн.

Загальна сума, без ПДВ

Основні характеристики

Всі характеристики

Діаметр столу, мм: 240

Діаметр отвору шпинделя, мм: 70

Спосіб затиску: пневматичний

Момент затиску (поворот), Н·м: 750

Макс. швидкість обертання, об/хв: 33.3

Огляд товару
Характеристики

Опис

Поворотний стіл 4-осьовий S-250F8 — середньорозмірний стіл виробництва Samchully. Ключові параметри: планшайба Ø240 мм, наскрізний отвір Ø70 мм під пруток або довгий вал, момент затиску 750 Н·м, максимальна швидкість 33.3 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 106 кг — враховуйте її при виборі вантажопідйомності столу верстата.

Призначення

Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Універсальний типорозмір підходить для широкого кола задач: фрезерування граней, свердління отворів по колу, нарізання різьби під кутом. Наскрізний отвір Ø70 мм дає пруткову подачу та обробку довгих валів наскрізь.

Переваги

Малий мертвий хід приводу дає повторюваність на рівні найкращих зразків класу
Герметичний корпус захищає механізм від МОР і стружки у важких умовах цеху
Прецизійна черв'ячна пара з регульованим зазором зберігає точність поділу роками

Як використовувати

Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Лінію стисненого повітря підводять через поворотний ввід; контролюють тиск у ланцюзі затиску за манометром. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.

Можливі складнощі та їх вирішення

Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.
Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.

Питання та відповіді

Яка точність позиціонування досяжна? Паспортна точність вказана в характеристиках у кутових секундах; реальна точність залежить від жорсткості всієї технологічної системи.
Чи потрібен окремий контролер? Стіл керується як додаткова вісь ЧПК верстата; для автономної роботи пропонується опціональний одноосьовий контролер.

Характеристики

Діаметр столу: 240 мм
Діаметр отвору шпинделя: 70 мм
Спосіб затиску: пневм.
Момент затиску: 750 Н·м
Макс. швидкість обертання: 33.3 об/мин
Передаточне число: 1/90
Точність позиціонування: 20 угл.сек
Повторюваність: 4 угл.сек
Маса: 106 кг
Сервомотор: αiF8/3000

Завантажити сторінку з каталогу

Характеристики

Поворотні столи

Діаметр столу, мм 240

Діаметр отвору шпинделя, мм 70

Спосіб затиску пневматичний

Момент затиску (поворот), Н·м 750

Макс. швидкість обертання, об/хв 33.3

Передаточне число 1/90

Точність позиціонування, кут.сек 20

Повторюваність, кут.сек 4

Маса, кг 106

Сервомотор αiF8/3000
