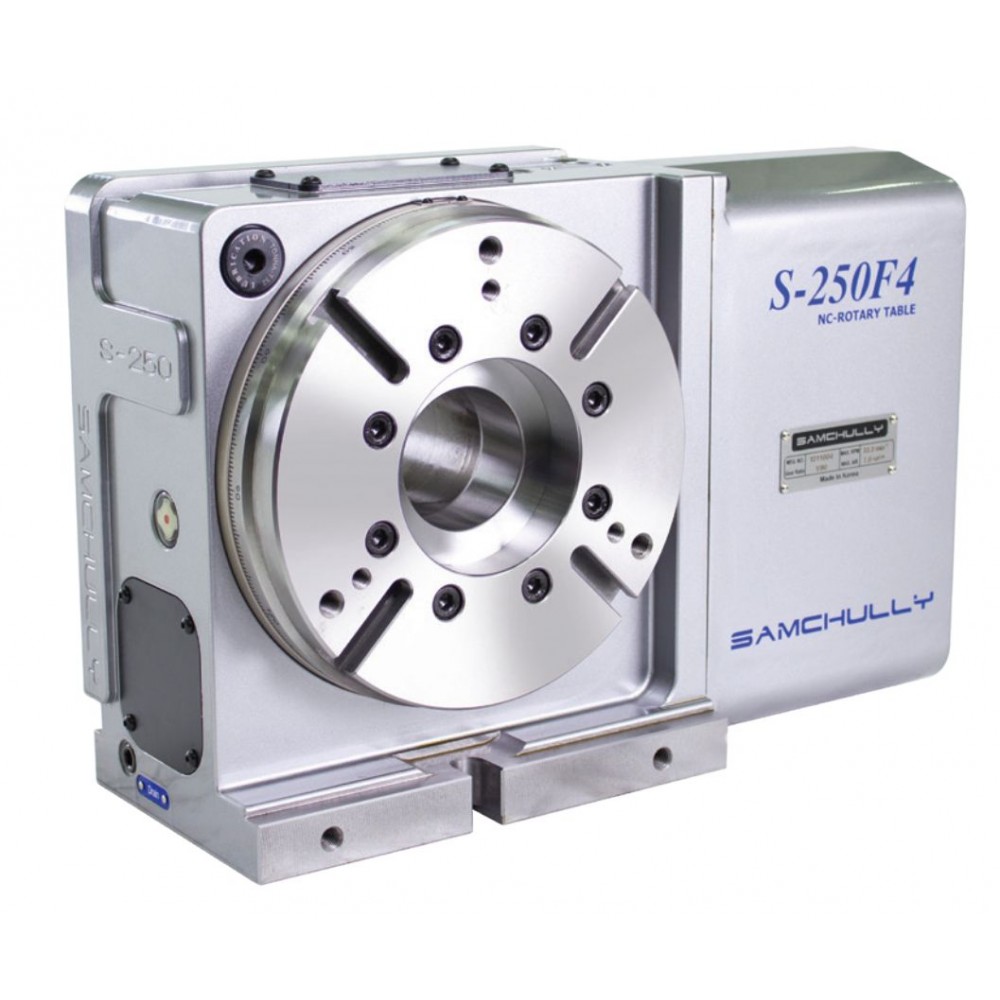

Поворотний стіл 4-осьовий S-250F4 з діаметром столу 240 мм від Samchully

Виробник: Samchully
Модель: S-250F4
Артикул: S-250F4
Наявність: Нема в наявності

0.00грн.

Загальна сума, без ПДВ

Основні характеристики

Всі характеристики

Діаметр столу, мм: 240

Діаметр отвору шпинделя, мм: 70

Спосіб затиску: пневматичний

Момент затиску (поворот), Н·м: 750

Макс. швидкість обертання, об/хв: 33.3

Огляд товару
Характеристики

Опис

Поворотний стіл 4-осьовий S-250F4 — середньорозмірний стіл виробництва Samchully. Ключові параметри: планшайба Ø240 мм, наскрізний отвір Ø70 мм під пруток або довгий вал, момент затиску 750 Н·м, максимальна швидкість 33.3 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 100 кг — враховуйте її при виборі вантажопідйомності столу верстата.

Призначення

Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Універсальний типорозмір підходить для широкого кола задач: фрезерування граней, свердління отворів по колу, нарізання різьби під кутом. Наскрізний отвір Ø70 мм дає пруткову подачу та обробку довгих валів наскрізь.

Переваги

Широкий вибір поворотних вводів дозволяє підвести гідравліку та пневматику до оснащення
Загартований вал черв'яка та бронзове колесо працюють у парі з мінімальним зносом
Посилений корпус і подвійна опора шпинделя забезпечують стабільність при силовому різанні

Як використовувати

Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Лінію стисненого повітря підводять через поворотний ввід; контролюють тиск у ланцюзі затиску за манометром. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.

Можливі складнощі та їх вирішення

Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.

Питання та відповіді

Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.
Який сервомотор підходить до цієї моделі? У характеристиках вказано рекомендований привід (напр. Fanuc αi-серії); сумісні також приводи Siemens, Mitsubishi, Yaskawa за відповідного налаштування.

Характеристики

Діаметр столу: 240 мм
Діаметр отвору шпинделя: 70 мм
Спосіб затиску: пневм.
Момент затиску: 750 Н·м
Макс. швидкість обертання: 33.3 об/мин
Передаточне число: 1/90
Точність позиціонування: 20 угл.сек
Повторюваність: 4 угл.сек
Маса: 100 кг
Сервомотор: αiF4/4000

Завантажити сторінку з каталогу

Характеристики

Поворотні столи

Діаметр столу, мм 240

Діаметр отвору шпинделя, мм 70

Спосіб затиску пневматичний

Момент затиску (поворот), Н·м 750

Макс. швидкість обертання, об/хв 33.3

Передаточне число 1/90

Точність позиціонування, кут.сек 20

Повторюваність, кут.сек 4

Маса, кг 100

Сервомотор αiF4/4000
