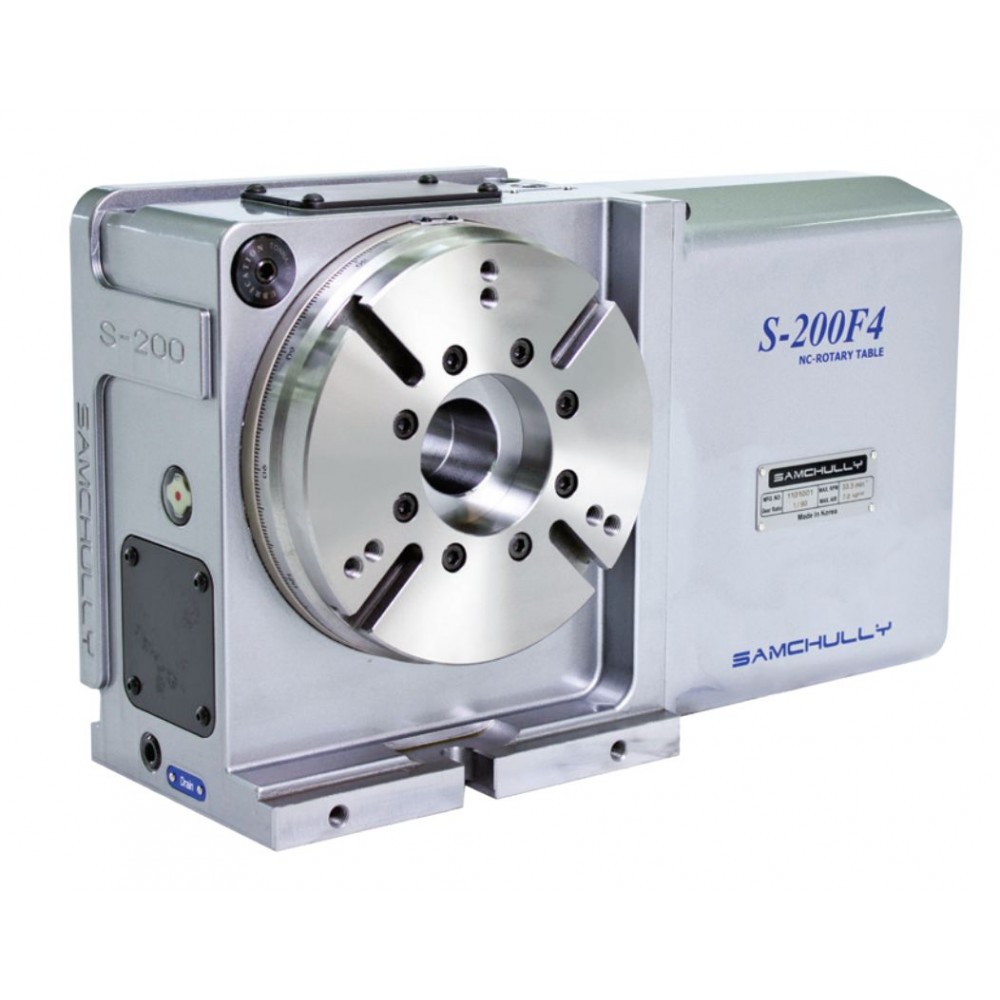

Поворотний стіл 4-осьовий S-200F4 з діаметром столу 210 мм від Samchully

Виробник: Samchully
Модель: S-200F4
Артикул: S-200F4
Наявність: Нема в наявності

0.00грн.

Загальна сума, без ПДВ

Основні характеристики

Всі характеристики

Діаметр столу, мм: 210

Діаметр отвору шпинделя, мм: 45

Спосіб затиску: пневматичний

Момент затиску (поворот), Н·м: 480

Макс. швидкість обертання, об/хв: 33.3

Огляд товару
Характеристики

Опис

Поворотний стіл 4-осьовий S-200F4 — середньорозмірний стіл виробництва Samchully. Ключові параметри: планшайба Ø210 мм, наскрізний отвір Ø45 мм під пруток або довгий вал, момент затиску 480 Н·м, максимальна швидкість 33.3 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 79 кг — враховуйте її при виборі вантажопідйомності столу верстата.

Призначення

Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Універсальний типорозмір підходить для широкого кола задач: фрезерування граней, свердління отворів по колу, нарізання різьби під кутом. Наскрізний отвір Ø45 мм дає пруткову подачу та обробку довгих валів наскрізь.

Переваги

Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат
Малий мертвий хід приводу дає повторюваність на рівні найкращих зразків класу
Герметичний корпус захищає механізм від МОР і стружки у важких умовах цеху

Як використовувати

Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Лінію стисненого повітря підводять через поворотний ввід; контролюють тиск у ланцюзі затиску за манометром. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.

Можливі складнощі та їх вирішення

Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.
Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.

Питання та відповіді

Чи потрібен окремий контролер? Стіл керується як додаткова вісь ЧПК верстата; для автономної роботи пропонується опціональний одноосьовий контролер.
Чи можна використовувати стіл горизонтально та вертикально? Так, конструкція розрахована на обидва положення; при вертикальному монтажі враховуйте знижену допустиму масу заготовки згідно з характеристиками.

Характеристики

Діаметр столу: 210 мм
Діаметр отвору шпинделя: 45 мм
Спосіб затиску: пневм.
Момент затиску: 480 Н·м
Макс. швидкість обертання: 33.3 об/мин
Передаточне число: 1/90
Точність позиціонування: 20 угл.сек
Повторюваність: 4 угл.сек
Маса: 79 кг
Сервомотор: αiF4/4000

Завантажити сторінку з каталогу

Характеристики

Поворотні столи

Діаметр столу, мм 210

Діаметр отвору шпинделя, мм 45

Спосіб затиску пневматичний

Момент затиску (поворот), Н·м 480

Макс. швидкість обертання, об/хв 33.3

Передаточне число 1/90

Точність позиціонування, кут.сек 20

Повторюваність, кут.сек 4

Маса, кг 79

Сервомотор αiF4/4000
