Поворотний стіл 4-осьовий S-120F2 з діаметром столу 124 мм від Samchully

Виробник: Samchully
Модель: S-120F2
Артикул: S-120F2
Наявність: Нема в наявності

0.00грн.

Загальна сума, без ПДВ

Основні характеристики

Всі характеристики

Діаметр столу, мм: 124

Діаметр отвору шпинделя, мм: 30

Спосіб затиску: пневматичний

Момент затиску (поворот), Н·м: 150

Макс. швидкість обертання, об/хв: 50

Огляд товару
Характеристики

Опис

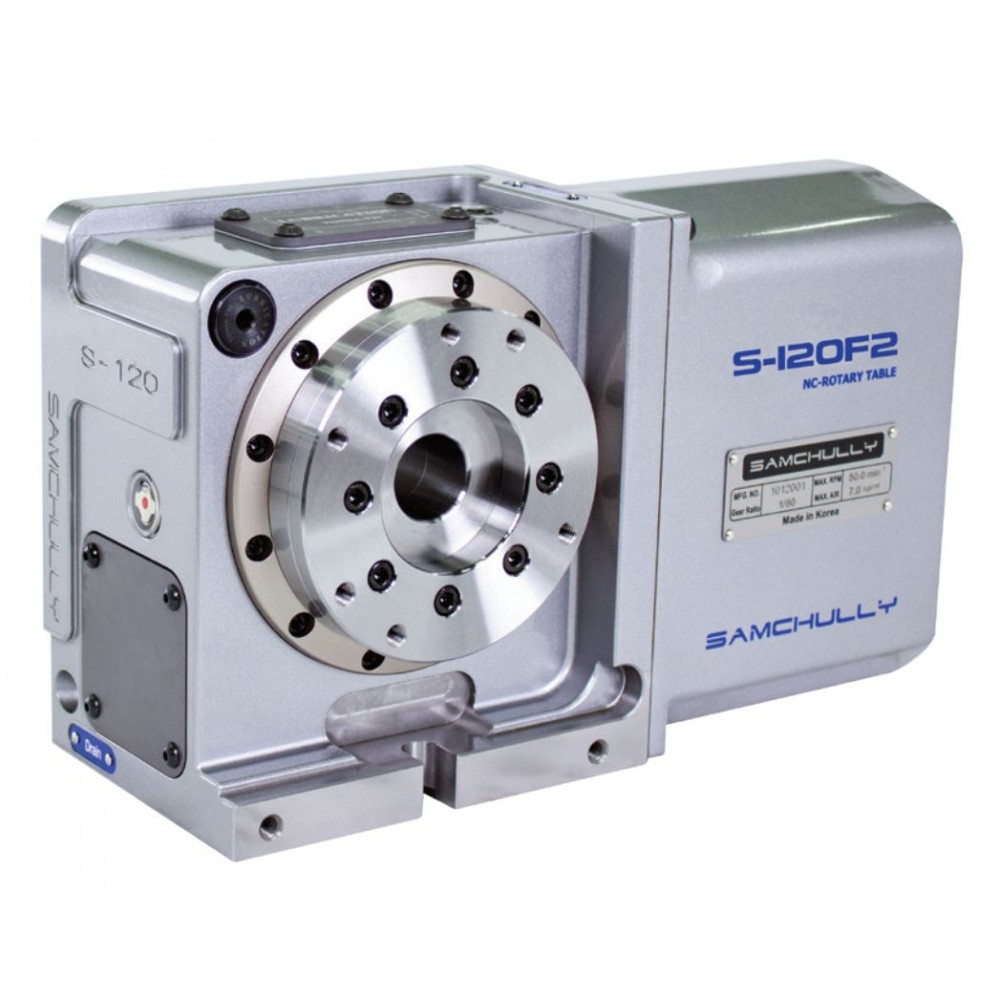

Поворотний стіл 4-осьовий S-120F2 — компактний стіл виробництва Samchully. Ключові параметри: планшайба Ø124 мм, наскрізний отвір Ø30 мм під пруток або довгий вал, момент затиску 150 Н·м, максимальна швидкість 50 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 35 кг — враховуйте її при виборі вантажопідйомності столу верстата.

Призначення

Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Компактні габарити дозволяють розмістити стіл навіть на невеликому верстаті 30-го конуса й обробляти дрібні точні деталі — валики, штуцери, зубчасті вінці. Наскрізний отвір Ø30 мм дає пруткову подачу та обробку довгих валів наскрізь.

Переваги

Прецизійна черв'ячна пара з регульованим зазором зберігає точність поділу роками
Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат
Малий мертвий хід приводу дає повторюваність на рівні найкращих зразків класу

Як використовувати

Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Лінію стисненого повітря підводять через поворотний ввід; контролюють тиск у ланцюзі затиску за манометром. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.

Можливі складнощі та їх вирішення

Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.
Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.

Питання та відповіді

Чи можна використовувати стіл горизонтально та вертикально? Так, конструкція розрахована на обидва положення; при вертикальному монтажі враховуйте знижену допустиму масу заготовки згідно з характеристиками.
Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.

Характеристики

Діаметр столу: 124 мм
Діаметр отвору шпинделя: 30 мм
Спосіб затиску: пневм.
Момент затиску: 150 Н·м
Макс. швидкість обертання: 50 об/мин
Передаточне число: 1/60
Точність позиціонування: 30 угл.сек
Повторюваність: 4 угл.сек
Маса: 35 кг
Сервомотор: αiF2/5000

Завантажити сторінку з каталогу

Характеристики

Поворотні столи

Діаметр столу, мм 124

Діаметр отвору шпинделя, мм 30

Спосіб затиску пневматичний

Момент затиску (поворот), Н·м 150

Макс. швидкість обертання, об/хв 50

Передаточне число 1/60

Точність позиціонування, кут.сек 30

Повторюваність, кут.сек 4

Маса, кг 35

Сервомотор αiF2/5000
