Зробити замовлення- Виробник: Kitagawa
- Модель: RKT500
- Артикул: RKT500
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
134
Діаметр отвору шпинделя, мм:
70
Діапазон нахилу:
-30°~+120°
Спосіб затиску:
пневматичний
Момент затиску (поворот), Н·м:
600
- Огляд товару
- Характеристики
Опис

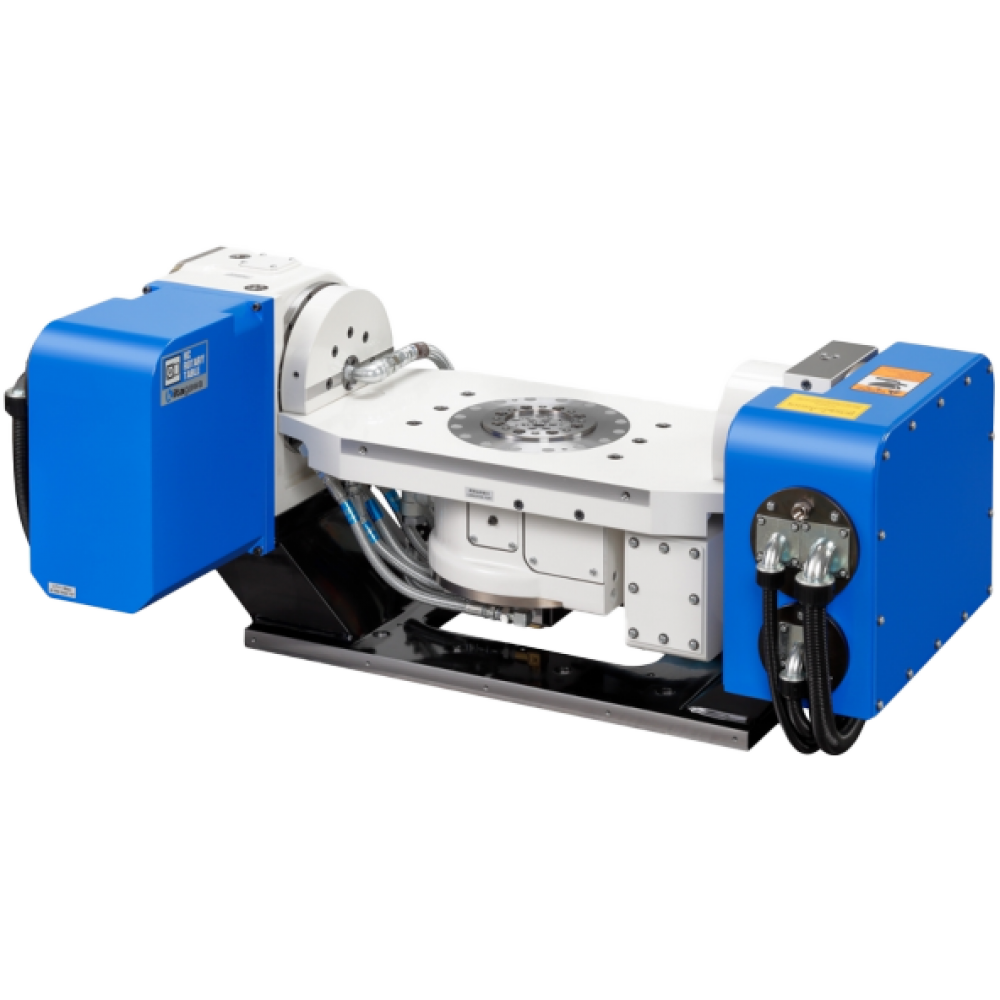

Поворотний стіл 5-осьовий RKT500 — компактний стіл виробництва Kitagawa. Ключові параметри: планшайба Ø134 мм, наскрізний отвір Ø70 мм під пруток або довгий вал, момент затиску 600 Н·м, по осі нахилу 740 Н·м, максимальна швидкість 80 об/хв. В основі — роликовий кулачковий привід (roller-cam): беззазорне зачеплення забезпечує жорсткість і стабільність поділу за високої циклічності. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Нахилна люлька з діапазоном -30°~+120° розкриває деталь під інструмент з п'яти сторін. Маса столу 300 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. Діапазон нахилу -30°~+120° дозволяє вивести під інструмент бічні та зворотні поверхні деталі без її переустановлення. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій. Роликовий кулачковий привід по обох осях тримає точність за великої кількості перекладок люльки за зміну.
Переваги
- Жорстка конструкція плити та шпинделя витримує ударні навантаження при чорновій обробці
- Широкий вибір поворотних вводів дозволяє підвести гідравліку та пневматику до оснащення
- Загартований вал черв'яка та бронзове колесо працюють у парі з мінімальним зносом
Як використовувати
Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.
Можливі складнощі та їх вирішення
- Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.
- Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
Питання та відповіді
- Чи можна використовувати стіл горизонтально та вертикально? Так, конструкція розрахована на обидва положення; при вертикальному монтажі враховуйте знижену допустиму масу заготовки згідно з характеристиками.
- Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.
Характеристики
- Діаметр столу: 134 мм
- Діаметр отвору шпинделя: 70 мм
- Спосіб затиску: пневм.
- Момент затиску (поворот): 600 Н·м
- Момент затиску (нахил): 740 Н·м
- Макс. швидкість (поворот): 80 об/мин
- Діапазон нахилу: -30°~+120°
- Точність позиціонування: 30 угл.сек
- Повторюваність: 4 угл.сек
- Маса: 300 кг
- Сервомотор: aiF4/5000-B (пов.) / aiF12/3000-B (накл.)
Характеристики
Поворотні столи
Діаметр столу, мм
134
Діаметр отвору шпинделя, мм
70
Діапазон нахилу
-30°~+120°
Спосіб затиску
пневматичний
Момент затиску (поворот), Н·м
600
Момент затиску (нахил), Н·м
740
Макс. швидкість обертання, об/хв
80
Точність позиціонування, кут.сек
30
Повторюваність, кут.сек
4
Маса, кг
300
Сервомотор
aiF4/5000-B (пов.) / aiF12/3000-B (накл.)
