Зробити замовлення- Виробник: Detron
- Модель: RCX-255H
- Артикул: RCX-255H
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
255
Діаметр отвору шпинделя, мм:
100
Спосіб затиску:
гідравлічний
Момент затиску (поворот), Н·м:
1270
Макс. швидкість обертання, об/хв:
50
- Огляд товару
- Характеристики
Опис

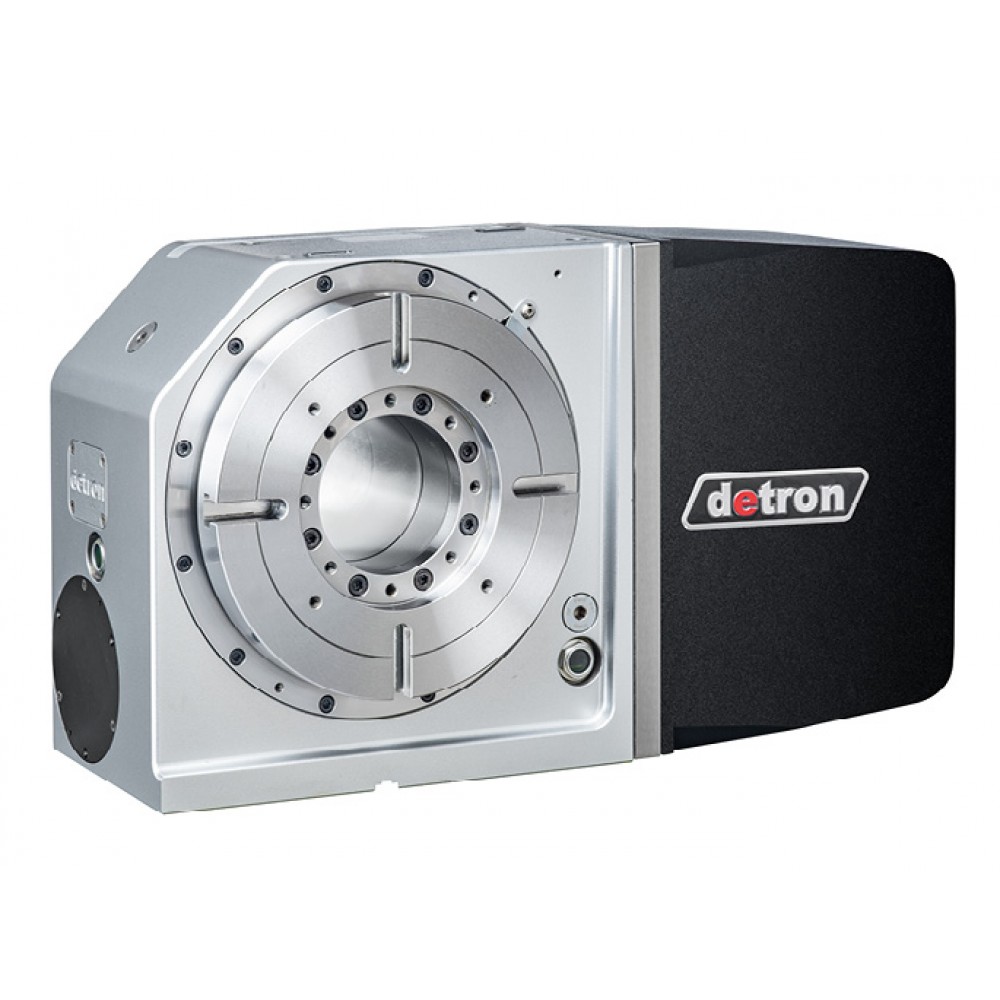

Поворотний стіл 4-осьовий RCX-255H — середньорозмірний стіл виробництва Detron. Ключові параметри: планшайба Ø255 мм, наскрізний отвір Ø100 мм під пруток або довгий вал, момент затиску 1270 Н·м, максимальна швидкість 50 об/хв. В основі — роликовий кулачковий привід (roller-cam): беззазорне зачеплення забезпечує жорсткість і стабільність поділу за високої циклічності. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 126 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Беззазорний роликовий привід розрахований на інтенсивну позиційну обробку з частими поворотами — там, де звичайна черв'ячна пара зношувалася б швидше. Наскрізний отвір Ø100 мм дає пруткову подачу та обробку довгих валів наскрізь.
Переваги
- Прецизійна черв'ячна пара з регульованим зазором зберігає точність поділу роками
- Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат
- Малий мертвий хід приводу дає повторюваність на рівні найкращих зразків класу
Як використовувати
Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Гідравліку підводять через поворотний ввід; перед роботою перевіряють, що бустер/станція видають номінальний тиск затиску. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.
Можливі складнощі та їх вирішення
- Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.
- Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.
Питання та відповіді
- Чи потрібен окремий контролер? Стіл керується як додаткова вісь ЧПК верстата; для автономної роботи пропонується опціональний одноосьовий контролер.
- Чи можна використовувати стіл горизонтально та вертикально? Так, конструкція розрахована на обидва положення; при вертикальному монтажі враховуйте знижену допустиму масу заготовки згідно з характеристиками.
Характеристики
- Діаметр столу: 255 мм
- Діаметр отвору шпинделя: 100 мм
- Спосіб затиску: гидр. 5МПа
- Момент затиску: 1270 Н·м
- Макс. швидкість обертання: 50 об/мин
- Передаточне число: 1/48
- Точність позиціонування: 20 угл.сек
- Повторюваність: 6 угл.сек
- Маса: 126 кг
- Сервомотор: —
Характеристики
Поворотні столи
Діаметр столу, мм
255
Діаметр отвору шпинделя, мм
100
Спосіб затиску
гідравлічний
Момент затиску (поворот), Н·м
1270
Макс. швидкість обертання, об/хв
50
Передаточне число
1/48
Точність позиціонування, кут.сек
20
Повторюваність, кут.сек
6
Маса, кг
126
Сервомотор
—
