Основні характеристики
Всі характеристики
Діаметр столу, мм:
320
Діаметр отвору шпинделя, мм:
140
Діапазон нахилу:
-30°~+120°
Спосіб затиску:
гідравлічний
Момент затиску (поворот), Н·м:
1270
- Огляд товару
- Характеристики
Опис

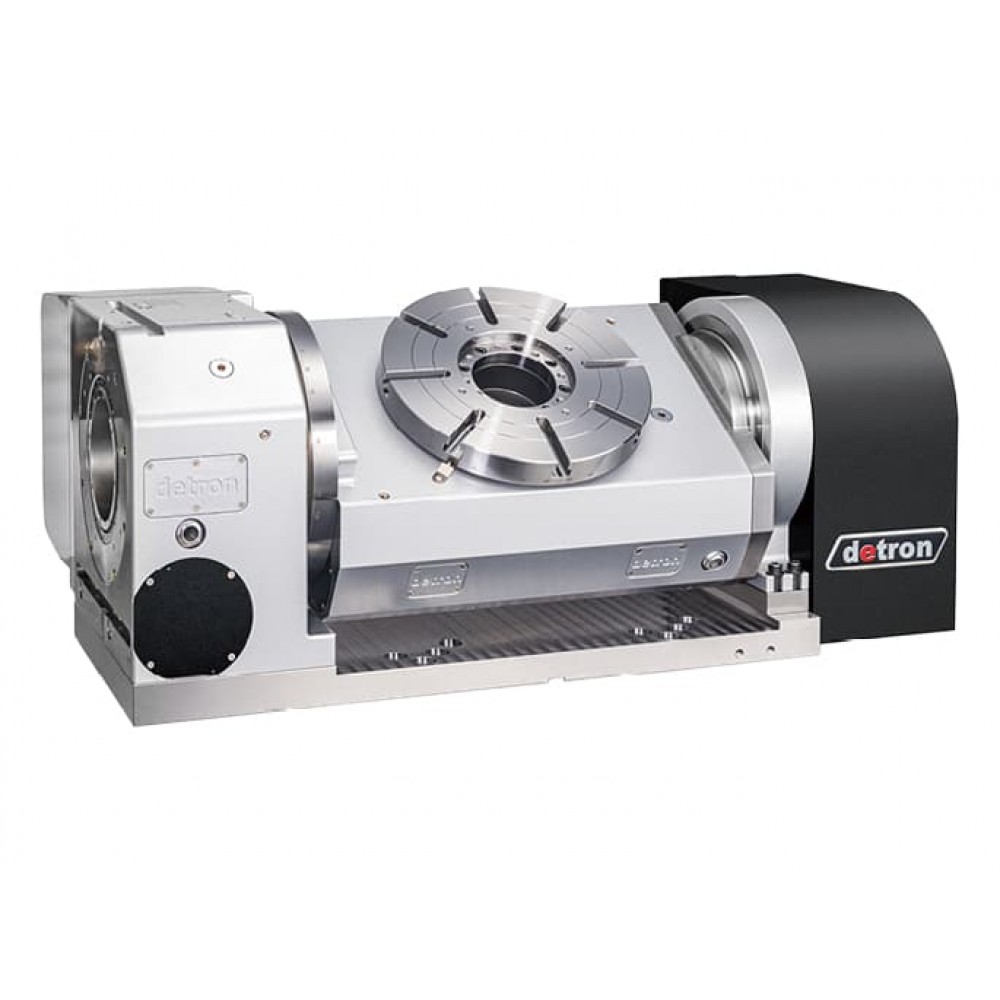

Поворотний стіл 5-осьовий RCF-320H — великогабаритний стіл виробництва Detron. Ключові параметри: планшайба Ø320 мм, наскрізний отвір Ø140 мм під пруток або довгий вал, момент затиску 1270 Н·м, по осі нахилу 1600 Н·м, максимальна швидкість 44.4 об/хв. В основі — роликовий кулачковий привід (roller-cam): беззазорне зачеплення забезпечує жорсткість і стабільність поділу за високої циклічності. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Нахилна люлька з діапазоном -30°~+120° розкриває деталь під інструмент з п'яти сторін. Маса столу 488 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. Діапазон нахилу -30°~+120° дозволяє вивести під інструмент бічні та зворотні поверхні деталі без її переустановлення. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій. Роликовий кулачковий привід по обох осях тримає точність за великої кількості перекладок люльки за зміну. Великий типорозмір розрахований на важкі заготовки та потужне знімання матеріалу.
Переваги
- Посилений корпус і подвійна опора шпинделя забезпечують стабільність при силовому різанні
- Жорстка конструкція плити та шпинделя витримує ударні навантаження при чорновій обробці
- Широкий вибір поворотних вводів дозволяє підвести гідравліку та пневматику до оснащення
Як використовувати
Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Гідравліку затиску обох осей підводять через вбудований поворотний ввід; перевіряють номінальний тиск станції. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.
Можливі складнощі та їх вирішення
- Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
- Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.
Питання та відповіді
- Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.
- Який сервомотор підходить до цієї моделі? У характеристиках вказано рекомендований привід (напр. Fanuc αi-серії); сумісні також приводи Siemens, Mitsubishi, Yaskawa за відповідного налаштування.
Характеристики
- Діаметр столу: 320 мм
- Діаметр отвору шпинделя: 140 мм
- Спосіб затиску: гидр. 5МПа
- Момент затиску (поворот): 1270 Н·м
- Момент затиску (нахил): 1600 Н·м
- Макс. швидкість (поворот): 44.4 об/мин
- Діапазон нахилу: -30°~+120°
- Точність позиціонування: 20 угл.сек
- Повторюваність: 8 угл.сек
- Маса: 488 кг
- Сервомотор: —
Характеристики
Поворотні столи
Діаметр столу, мм
320
Діаметр отвору шпинделя, мм
140
Діапазон нахилу
-30°~+120°
Спосіб затиску
гідравлічний
Момент затиску (поворот), Н·м
1270
Момент затиску (нахил), Н·м
1600
Макс. швидкість обертання, об/хв
44.4
Точність позиціонування, кут.сек
20
Повторюваність, кут.сек
8
Маса, кг
488
