Основні характеристики
Всі характеристики
Діаметр столу, мм:
170
Діаметр отвору шпинделя, мм:
40
Діапазон нахилу:
-30°~+120°
Спосіб затиску:
пневматичний/гідравлічний
Момент затиску (поворот), Н·м:
300
- Огляд товару
- Характеристики
Опис

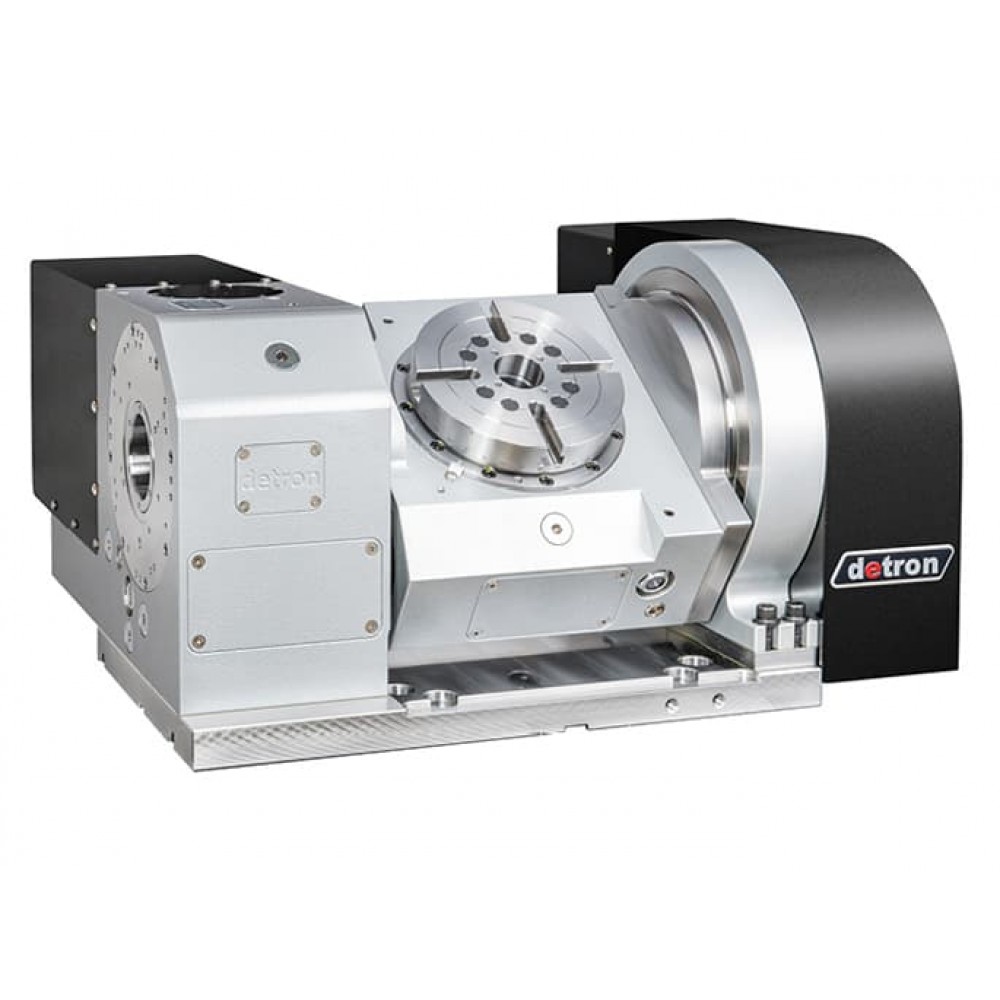

Поворотний стіл 5-осьовий RCF-170H — середньорозмірний стіл виробництва Detron. Ключові параметри: планшайба Ø170 мм, наскрізний отвір Ø40 мм під пруток або довгий вал, момент затиску 300 Н·м, по осі нахилу 600 Н·м, максимальна швидкість 44.4 об/хв. В основі — роликовий кулачковий привід (roller-cam): беззазорне зачеплення забезпечує жорсткість і стабільність поділу за високої циклічності. Фіксація осі — комбінований пневмо/гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Нахилна люлька з діапазоном -30°~+120° розкриває деталь під інструмент з п'яти сторін. Маса столу 221 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. Діапазон нахилу -30°~+120° дозволяє вивести під інструмент бічні та зворотні поверхні деталі без її переустановлення. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій. Роликовий кулачковий привід по обох осях тримає точність за великої кількості перекладок люльки за зміну.
Переваги
- Широкий вибір поворотних вводів дозволяє підвести гідравліку та пневматику до оснащення
- Загартований вал черв'яка та бронзове колесо працюють у парі з мінімальним зносом
- Посилений корпус і подвійна опора шпинделя забезпечують стабільність при силовому різанні
Як використовувати
Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Гідравліку затиску обох осей підводять через вбудований поворотний ввід; перевіряють номінальний тиск станції. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.
Можливі складнощі та їх вирішення
- Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
- Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.
Питання та відповіді
- Яка точність позиціонування досяжна? Паспортна точність вказана в характеристиках у кутових секундах; реальна точність залежить від жорсткості всієї технологічної системи.
- Чи потрібен окремий контролер? Стіл керується як додаткова вісь ЧПК верстата; для автономної роботи пропонується опціональний одноосьовий контролер.
Характеристики
- Діаметр столу: 170 мм
- Діаметр отвору шпинделя: 40 мм
- Спосіб затиску: пневм./гидр.
- Момент затиску (поворот): 300 Н·м
- Момент затиску (нахил): 600 Н·м
- Макс. швидкість (поворот): 44.4 об/мин
- Діапазон нахилу: -30°~+120°
- Точність позиціонування: 20 угл.сек
- Повторюваність: 8 угл.сек
- Маса: 221 кг
- Сервомотор: —
Характеристики
Поворотні столи
Діаметр столу, мм
170
Діаметр отвору шпинделя, мм
40
Діапазон нахилу
-30°~+120°
Спосіб затиску
пневматичний/гідравлічний
Момент затиску (поворот), Н·м
300
Момент затиску (нахил), Н·м
600
Макс. швидкість обертання, об/хв
44.4
Точність позиціонування, кут.сек
20
Повторюваність, кут.сек
8
Маса, кг
221
