Зробити замовлення- Виробник: Kitagawa
- Модель: MR120RAV00
- Артикул: MR120RAV00
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
128
Діаметр отвору шпинделя, мм:
32
Спосіб затиску:
пневматичний
Момент затиску (поворот), Н·м:
150
Макс. швидкість обертання, об/хв:
50
- Огляд товару
- Характеристики
Опис

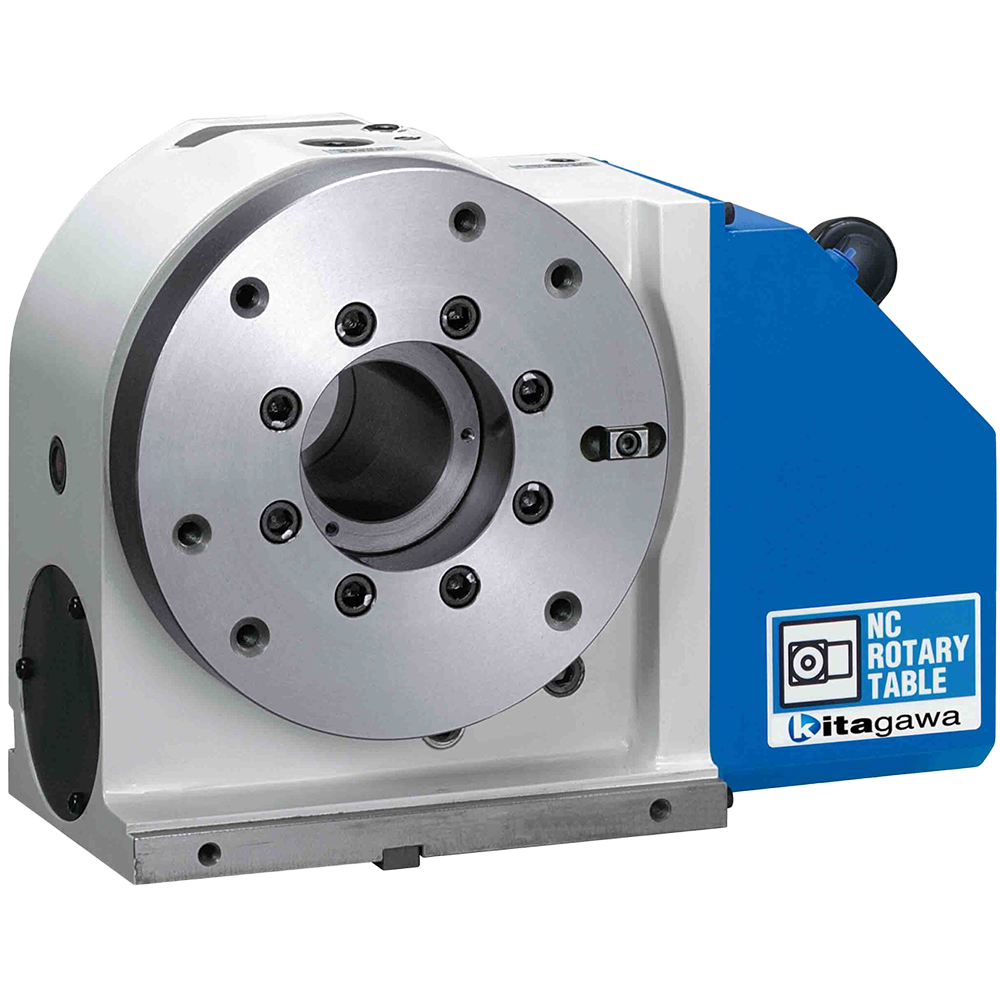

Поворотний стіл 4-осьовий MR120RAV00 — компактний стіл виробництва Kitagawa. Ключові параметри: планшайба Ø128 мм, наскрізний отвір Ø32 мм під пруток або довгий вал, момент затиску 150 Н·м, максимальна швидкість 50 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 33 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Компактні габарити дозволяють розмістити стіл навіть на невеликому верстаті 30-го конуса й обробляти дрібні точні деталі — валики, штуцери, зубчасті вінці. Наскрізний отвір Ø32 мм дає пруткову подачу та обробку довгих валів наскрізь.
Переваги
- Посилений корпус і подвійна опора шпинделя забезпечують стабільність при силовому різанні
- Жорстка конструкція плити та шпинделя витримує ударні навантаження при чорновій обробці
- Широкий вибір поворотних вводів дозволяє підвести гідравліку та пневматику до оснащення
Як використовувати
Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Лінію стисненого повітря підводять через поворотний ввід; контролюють тиск у ланцюзі затиску за манометром. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.
Можливі складнощі та їх вирішення
- Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
- Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.
Питання та відповіді
- Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.
- Який сервомотор підходить до цієї моделі? У характеристиках вказано рекомендований привід (напр. Fanuc αi-серії); сумісні також приводи Siemens, Mitsubishi, Yaskawa за відповідного налаштування.
Характеристики
- Діаметр столу: 128 мм
- Діаметр отвору шпинделя: 32 мм
- Спосіб затиску: пневм.
- Момент затиску: 150 Н·м
- Макс. швидкість обертання: 50 об/мин
- Передаточне число: 1/60
- Точність позиціонування: 20 угл.сек
- Повторюваність: 4 угл.сек
- Маса: 33 кг
- Сервомотор: aiF2/5000-B
Характеристики
Поворотні столи
Діаметр столу, мм
128
Діаметр отвору шпинделя, мм
32
Спосіб затиску
пневматичний
Момент затиску (поворот), Н·м
150
Макс. швидкість обертання, об/хв
50
Передаточне число
1/60
Точність позиціонування, кут.сек
20
Повторюваність, кут.сек
4
Маса, кг
33
Сервомотор
aiF2/5000-B
