Основні характеристики
Всі характеристики
Діаметр столу, мм:
320
Діаметр отвору шпинделя, мм:
140
Спосіб затиску:
гідравлічний
Момент затиску (поворот), Н·м:
1600
Макс. швидкість обертання, об/хв:
22.2
- Огляд товару
- Характеристики
Опис

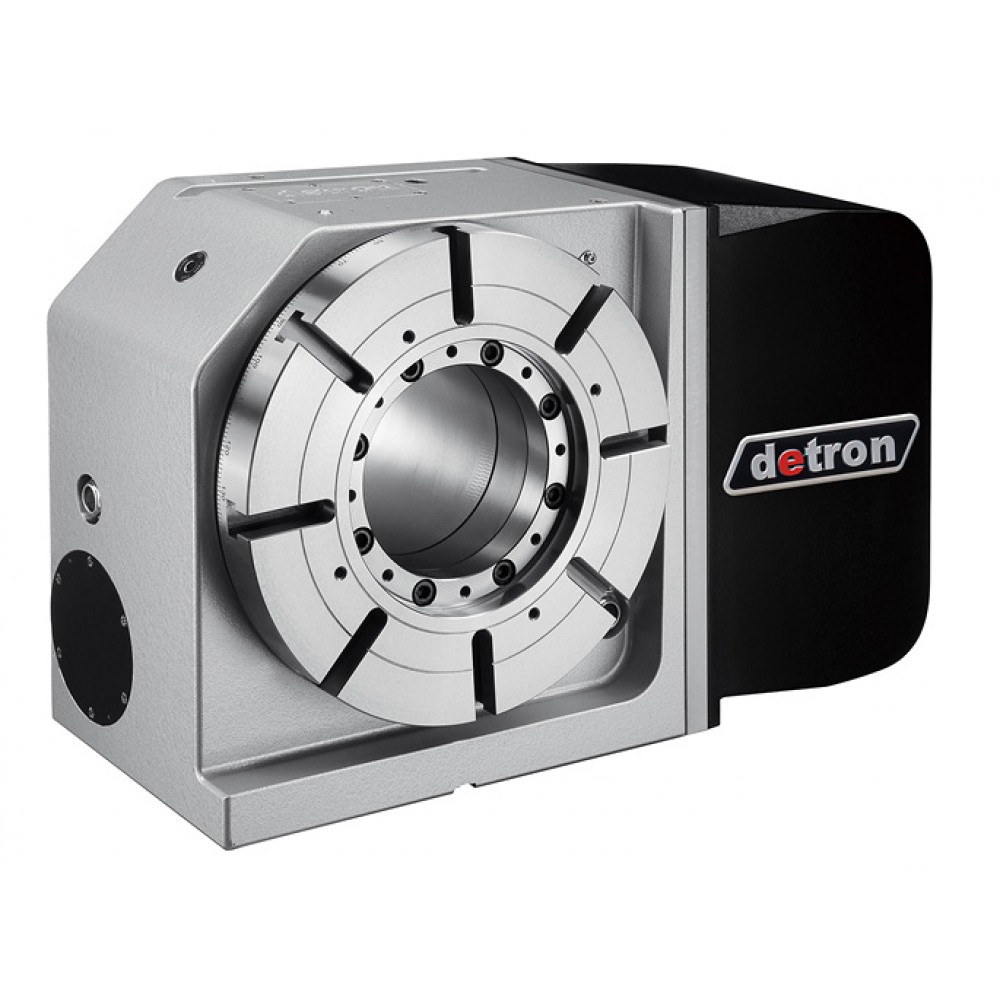

Поворотний стіл 4-осьовий GXA-320H — великогабаритний стіл виробництва Detron. Ключові параметри: планшайба Ø320 мм, наскрізний отвір Ø140 мм під пруток або довгий вал, момент затиску 1600 Н·м, максимальна швидкість 22.2 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 147 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Велика планшайба та високий момент орієнтовані на важкі корпусні деталі, фланці й заготовки великого діаметра при силовому різанні. Наскрізний отвір Ø140 мм дає пруткову подачу та обробку довгих валів наскрізь.
Переваги
- Герметичний корпус захищає механізм від МОР і стружки у важких умовах цеху
- Прецизійна черв'ячна пара з регульованим зазором зберігає точність поділу роками
- Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат
Як використовувати
Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Гідравліку підводять через поворотний ввід; перед роботою перевіряють, що бустер/станція видають номінальний тиск затиску. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.
Можливі складнощі та їх вирішення
- Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.
- Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.
Питання та відповіді
- Яка точність позиціонування досяжна? Паспортна точність вказана в характеристиках у кутових секундах; реальна точність залежить від жорсткості всієї технологічної системи.
- Чи потрібен окремий контролер? Стіл керується як додаткова вісь ЧПК верстата; для автономної роботи пропонується опціональний одноосьовий контролер.
Характеристики
- Діаметр столу: 320 мм
- Діаметр отвору шпинделя: 140 мм
- Спосіб затиску: гидр. 5МПа
- Момент затиску: 1600 Н·м
- Макс. швидкість обертання: 22.2 об/мин
- Передаточне число: 1/120
- Точність позиціонування: 15 угл.сек
- Повторюваність: 6 угл.сек
- Маса: 147 кг
- Сервомотор: —
Характеристики
Поворотні столи
Діаметр столу, мм
320
Діаметр отвору шпинделя, мм
140
Спосіб затиску
гідравлічний
Момент затиску (поворот), Н·м
1600
Макс. швидкість обертання, об/хв
22.2
Передаточне число
1/120
Точність позиціонування, кут.сек
15
Повторюваність, кут.сек
6
Маса, кг
147
Сервомотор
—
