Зробити замовлення- Виробник: Detron
- Модель: GXA-255H
- Артикул: GXA-255H
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
255
Діаметр отвору шпинделя, мм:
100
Спосіб затиску:
гідравлічний
Момент затиску (поворот), Н·м:
900
Макс. швидкість обертання, об/хв:
22.2
- Огляд товару
- Характеристики
Опис

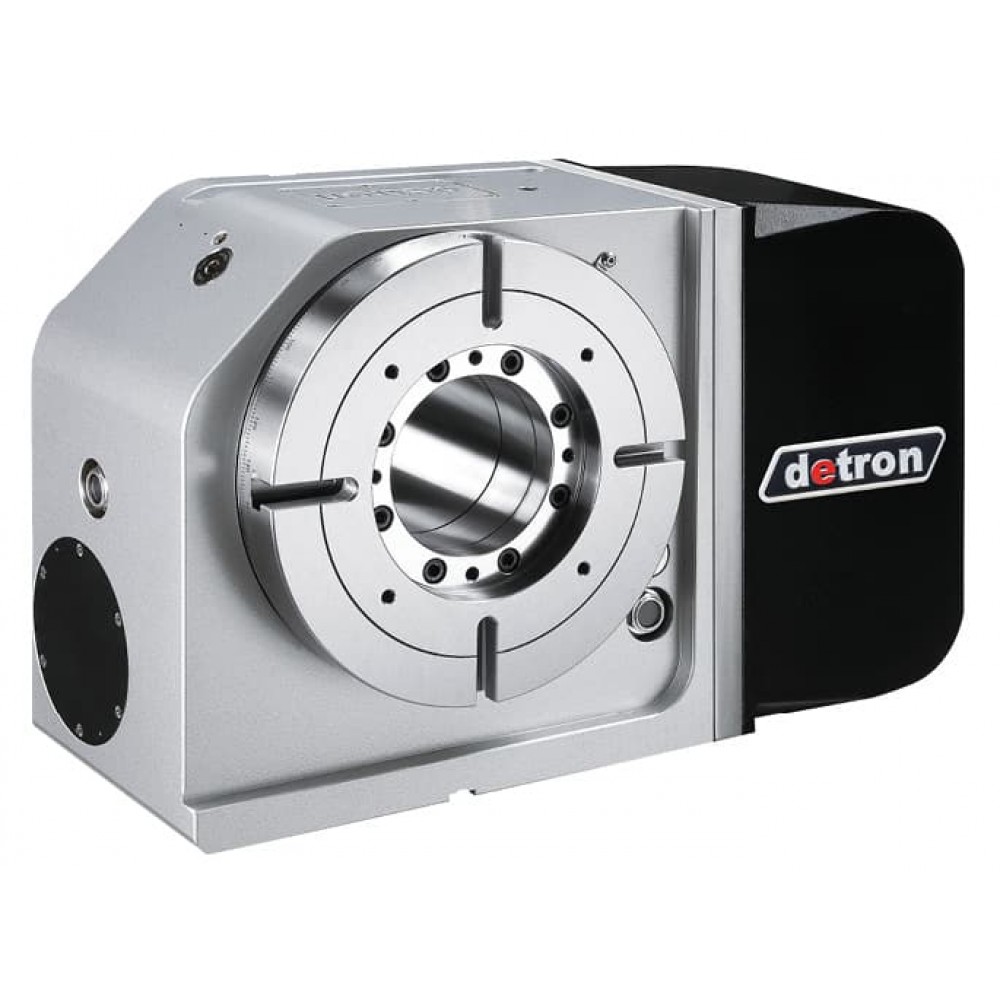

Поворотний стіл 4-осьовий GXA-255H — середньорозмірний стіл виробництва Detron. Ключові параметри: планшайба Ø255 мм, наскрізний отвір Ø100 мм під пруток або довгий вал, момент затиску 900 Н·м, максимальна швидкість 22.2 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 114 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Універсальний типорозмір підходить для широкого кола задач: фрезерування граней, свердління отворів по колу, нарізання різьби під кутом. Наскрізний отвір Ø100 мм дає пруткову подачу та обробку довгих валів наскрізь.
Переваги
- Загартований вал черв'яка та бронзове колесо працюють у парі з мінімальним зносом
- Посилений корпус і подвійна опора шпинделя забезпечують стабільність при силовому різанні
- Жорстка конструкція плити та шпинделя витримує ударні навантаження при чорновій обробці
Як використовувати
Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Гідравліку підводять через поворотний ввід; перед роботою перевіряють, що бустер/станція видають номінальний тиск затиску. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.
Можливі складнощі та їх вирішення
- Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.
- Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
Питання та відповіді
- Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.
- Який сервомотор підходить до цієї моделі? У характеристиках вказано рекомендований привід (напр. Fanuc αi-серії); сумісні також приводи Siemens, Mitsubishi, Yaskawa за відповідного налаштування.
Характеристики
- Діаметр столу: 255 мм
- Діаметр отвору шпинделя: 100 мм
- Спосіб затиску: гидр. 5МПа
- Момент затиску: 900 Н·м
- Макс. швидкість обертання: 22.2 об/мин
- Передаточне число: 1/120
- Точність позиціонування: 15 угл.сек
- Повторюваність: 6 угл.сек
- Маса: 114 кг
- Сервомотор: —
Характеристики
Поворотні столи
Діаметр столу, мм
255
Діаметр отвору шпинделя, мм
100
Спосіб затиску
гідравлічний
Момент затиску (поворот), Н·м
900
Макс. швидкість обертання, об/хв
22.2
Передаточне число
1/120
Точність позиціонування, кут.сек
15
Повторюваність, кут.сек
6
Маса, кг
114
Сервомотор
—
