Діаметр столу, мм:
125
Діаметр отвору шпинделя, мм:
25
Спосіб затиску:
пневматичний
Момент затиску (поворот), Н·м:
140
Макс. швидкість обертання, об/хв:
66.6
- Огляд товару
- Характеристики
Опис

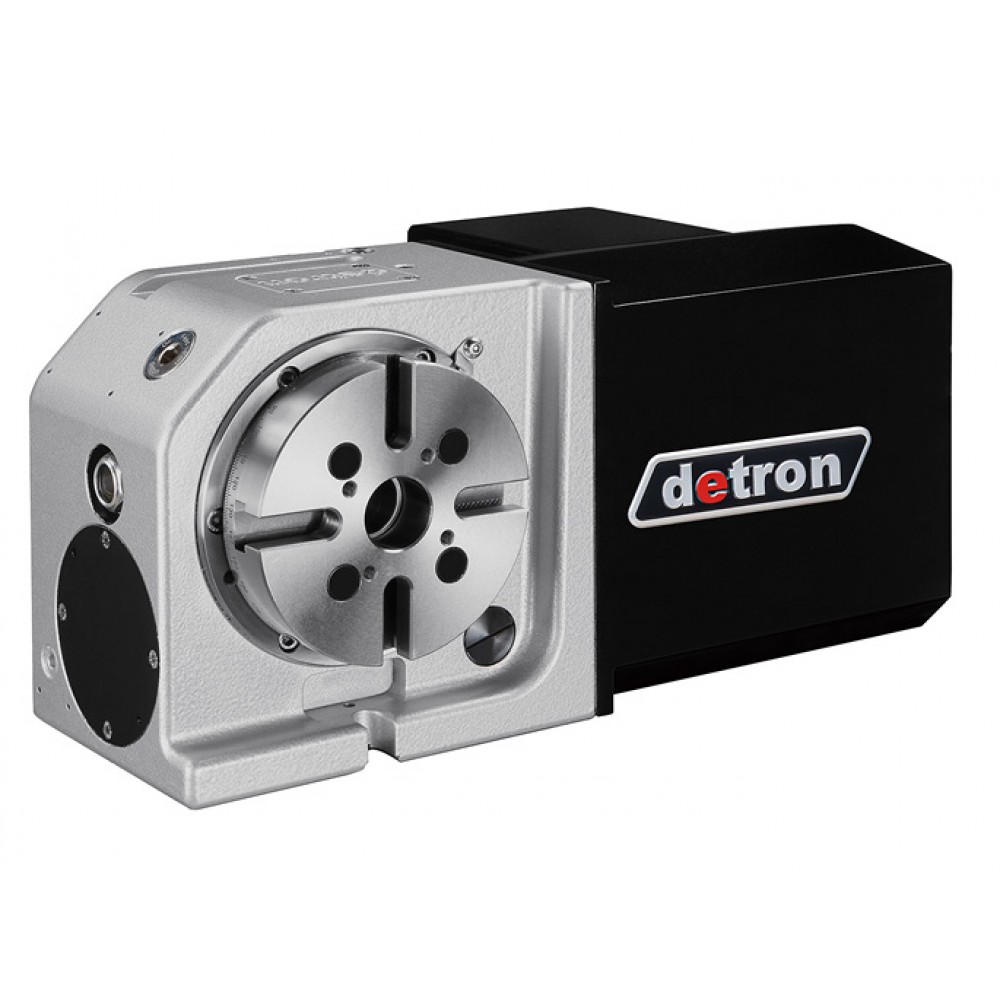

Поворотний стіл 4-осьовий GXA-125S — компактний стіл виробництва Detron. Ключові параметри: планшайба Ø125 мм, наскрізний отвір Ø25 мм під пруток або довгий вал, момент затиску 140 Н·м, максимальна швидкість 66.6 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 32 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Компактні габарити дозволяють розмістити стіл навіть на невеликому верстаті 30-го конуса й обробляти дрібні точні деталі — валики, штуцери, зубчасті вінці. Наскрізний отвір Ø25 мм дає пруткову подачу та обробку довгих валів наскрізь.
Переваги
- Прецизійна черв'ячна пара з регульованим зазором зберігає точність поділу роками
- Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат
- Малий мертвий хід приводу дає повторюваність на рівні найкращих зразків класу
Як використовувати
Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Лінію стисненого повітря підводять через поворотний ввід; контролюють тиск у ланцюзі затиску за манометром. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.
Можливі складнощі та їх вирішення
- Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.
- Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.
Питання та відповіді
- Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.
- Який сервомотор підходить до цієї моделі? У характеристиках вказано рекомендований привід (напр. Fanuc αi-серії); сумісні також приводи Siemens, Mitsubishi, Yaskawa за відповідного налаштування.
Характеристики
- Діаметр столу: 125 мм
- Діаметр отвору шпинделя: 25 мм
- Спосіб затиску: пневм. 0.55-0.7МПа
- Момент затиску: 140 Н·м
- Макс. швидкість обертання: 66.6 об/мин
- Передаточне число: 1/40
- Маса: 32 кг
- Сервомотор: —
Характеристики
Поворотні столи
Діаметр столу, мм
125
Діаметр отвору шпинделя, мм
25
Спосіб затиску
пневматичний
Момент затиску (поворот), Н·м
140
Макс. швидкість обертання, об/хв
66.6
Передаточне число
1/40
Маса, кг
32
Сервомотор
—
