Зробити замовлення- Виробник: Detron
- Модель: GX-800H
- Артикул: GX-800H
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
800
Діаметр отвору шпинделя, мм:
240
Спосіб затиску:
гідравлічний
Момент затиску (поворот), Н·м:
5200
Макс. швидкість обертання, об/хв:
11.1
- Огляд товару
- Характеристики
Опис

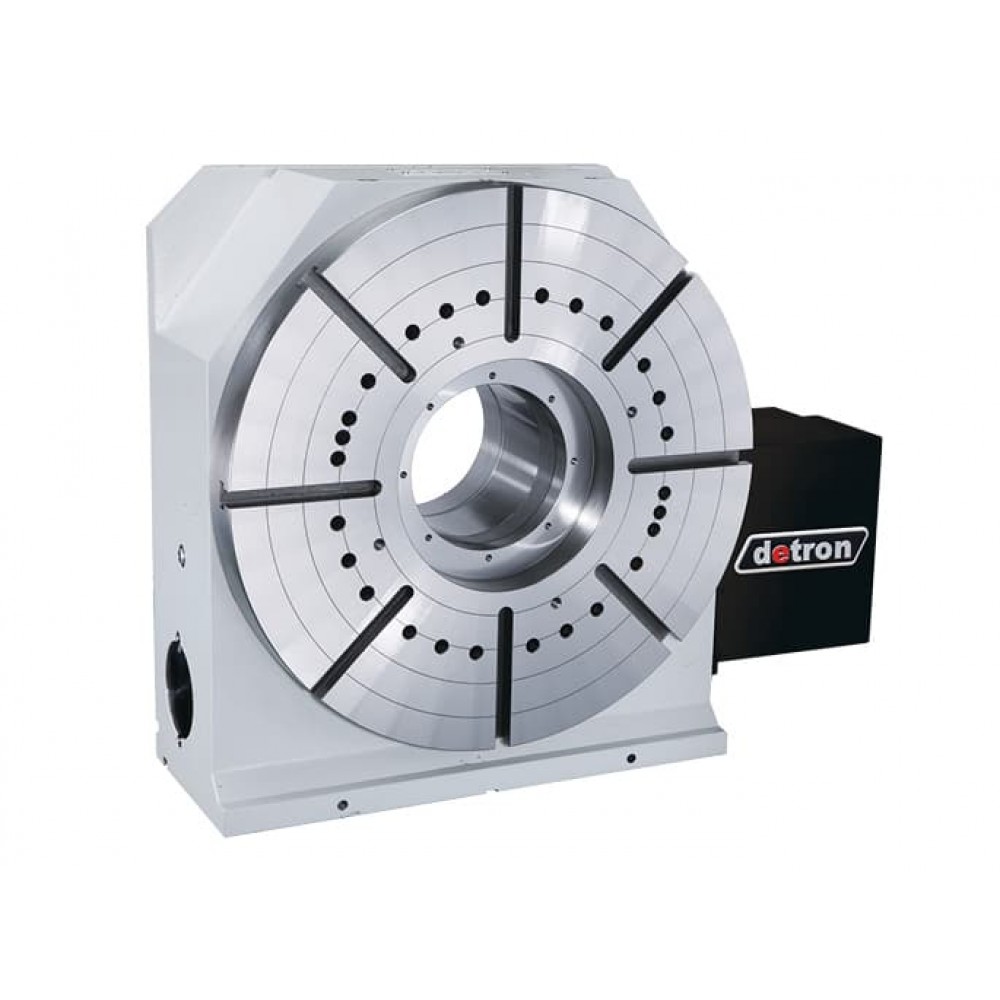

Поворотний стіл 4-осьовий GX-800H — великогабаритний стіл виробництва Detron. Ключові параметри: планшайба Ø800 мм, наскрізний отвір Ø240 мм під пруток або довгий вал, момент затиску 5200 Н·м, максимальна швидкість 11.1 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 1236 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Велика планшайба та високий момент орієнтовані на важкі корпусні деталі, фланці й заготовки великого діаметра при силовому різанні. Наскрізний отвір Ø240 мм дає пруткову подачу та обробку довгих валів наскрізь.
Переваги
- Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат
- Малий мертвий хід приводу дає повторюваність на рівні найкращих зразків класу
- Герметичний корпус захищає механізм від МОР і стружки у важких умовах цеху
Як використовувати
Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Гідравліку підводять через поворотний ввід; перед роботою перевіряють, що бустер/станція видають номінальний тиск затиску. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.
Можливі складнощі та їх вирішення
- Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.
- Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.
Питання та відповіді
- Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.
- Який сервомотор підходить до цієї моделі? У характеристиках вказано рекомендований привід (напр. Fanuc αi-серії); сумісні також приводи Siemens, Mitsubishi, Yaskawa за відповідного налаштування.
Характеристики
- Діаметр столу: 800 мм
- Діаметр отвору шпинделя: 240 мм
- Спосіб затиску: гидр. 3.5МПа
- Момент затиску: 5200 Н·м
- Макс. швидкість обертання: 11.1 об/мин
- Передаточне число: 1/180
- Точність позиціонування: 15 угл.сек
- Повторюваність: 6 угл.сек
- Маса: 1236 кг
- Сервомотор: —
Характеристики
Поворотні столи
Діаметр столу, мм
800
Діаметр отвору шпинделя, мм
240
Спосіб затиску
гідравлічний
Момент затиску (поворот), Н·м
5200
Макс. швидкість обертання, об/хв
11.1
Передаточне число
1/180
Точність позиціонування, кут.сек
15
Повторюваність, кут.сек
6
Маса, кг
1236
Сервомотор
—
