Діаметр столу, мм:
630
Діаметр отвору шпинделя, мм:
220
Спосіб затиску:
гідравлічний
Момент затиску (поворот), Н·м:
4500
Макс. швидкість обертання, об/хв:
11.1
- Огляд товару
- Характеристики
Опис

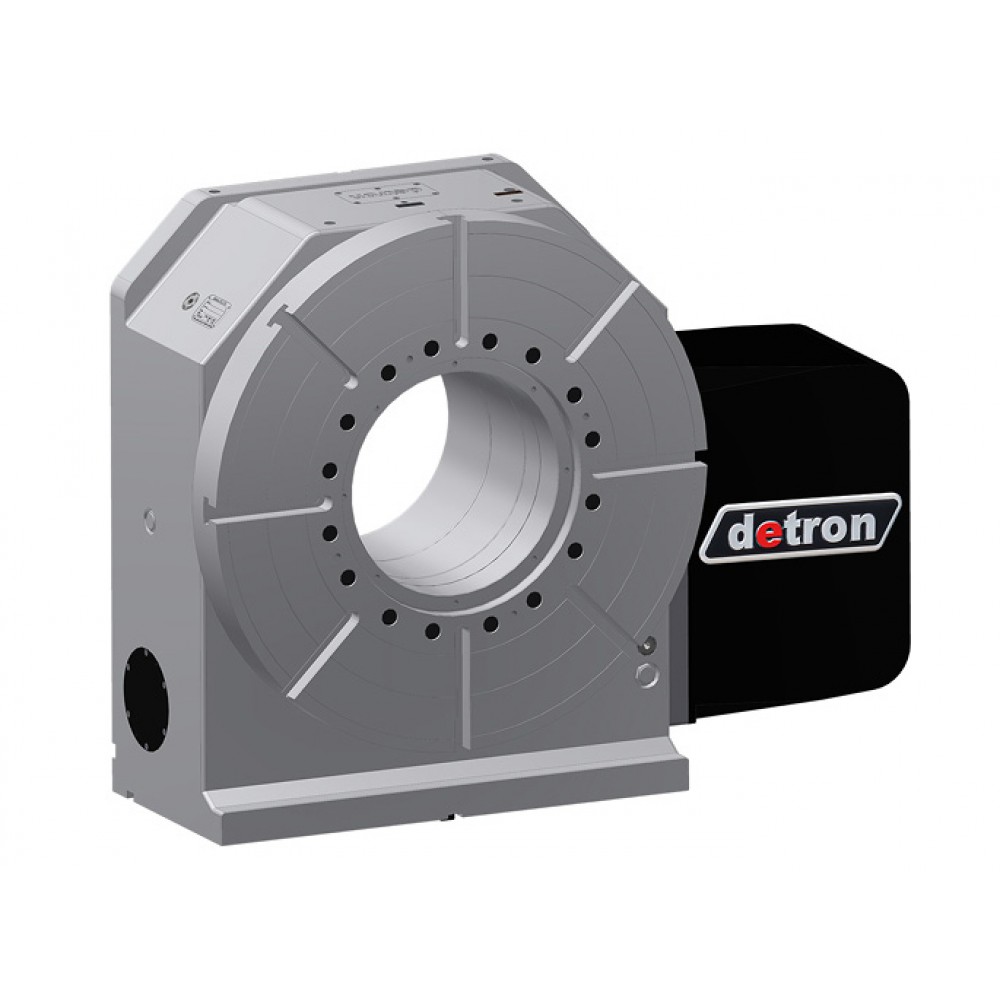

Поворотний стіл 4-осьовий GX-630H — великогабаритний стіл виробництва Detron. Ключові параметри: планшайба Ø630 мм, наскрізний отвір Ø220 мм під пруток або довгий вал, момент затиску 4500 Н·м, максимальна швидкість 11.1 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 720 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Велика планшайба та високий момент орієнтовані на важкі корпусні деталі, фланці й заготовки великого діаметра при силовому різанні. Наскрізний отвір Ø220 мм дає пруткову подачу та обробку довгих валів наскрізь.
Переваги
- Жорстка конструкція плити та шпинделя витримує ударні навантаження при чорновій обробці
- Широкий вибір поворотних вводів дозволяє підвести гідравліку та пневматику до оснащення
- Загартований вал черв'яка та бронзове колесо працюють у парі з мінімальним зносом
Як використовувати
Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Гідравліку підводять через поворотний ввід; перед роботою перевіряють, що бустер/станція видають номінальний тиск затиску. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.
Можливі складнощі та їх вирішення
- Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.
- Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
Питання та відповіді
- Чи потрібен окремий контролер? Стіл керується як додаткова вісь ЧПК верстата; для автономної роботи пропонується опціональний одноосьовий контролер.
- Чи можна використовувати стіл горизонтально та вертикально? Так, конструкція розрахована на обидва положення; при вертикальному монтажі враховуйте знижену допустиму масу заготовки згідно з характеристиками.
Характеристики
- Діаметр столу: 630 мм
- Діаметр отвору шпинделя: 220 мм
- Спосіб затиску: гидр. 5МПа
- Момент затиску: 4500 Н·м
- Макс. швидкість обертання: 11.1 об/мин
- Передаточне число: 1/180
- Точність позиціонування: 15 угл.сек
- Повторюваність: 6 угл.сек
- Маса: 720 кг
- Сервомотор: —
Характеристики
Поворотні столи
Діаметр столу, мм
630
Діаметр отвору шпинделя, мм
220
Спосіб затиску
гідравлічний
Момент затиску (поворот), Н·м
4500
Макс. швидкість обертання, об/хв
11.1
Передаточне число
1/180
Точність позиціонування, кут.сек
15
Повторюваність, кут.сек
6
Маса, кг
720
