Зробити замовлення- Виробник: Detron
- Модель: GVA-210SB
- Артикул: GVA-210SB
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
170
Діаметр отвору шпинделя, мм:
40
Спосіб затиску:
пневматичний
Момент затиску (поворот), Н·м:
250
Макс. швидкість обертання, об/хв:
44.4
- Огляд товару
- Характеристики
Опис

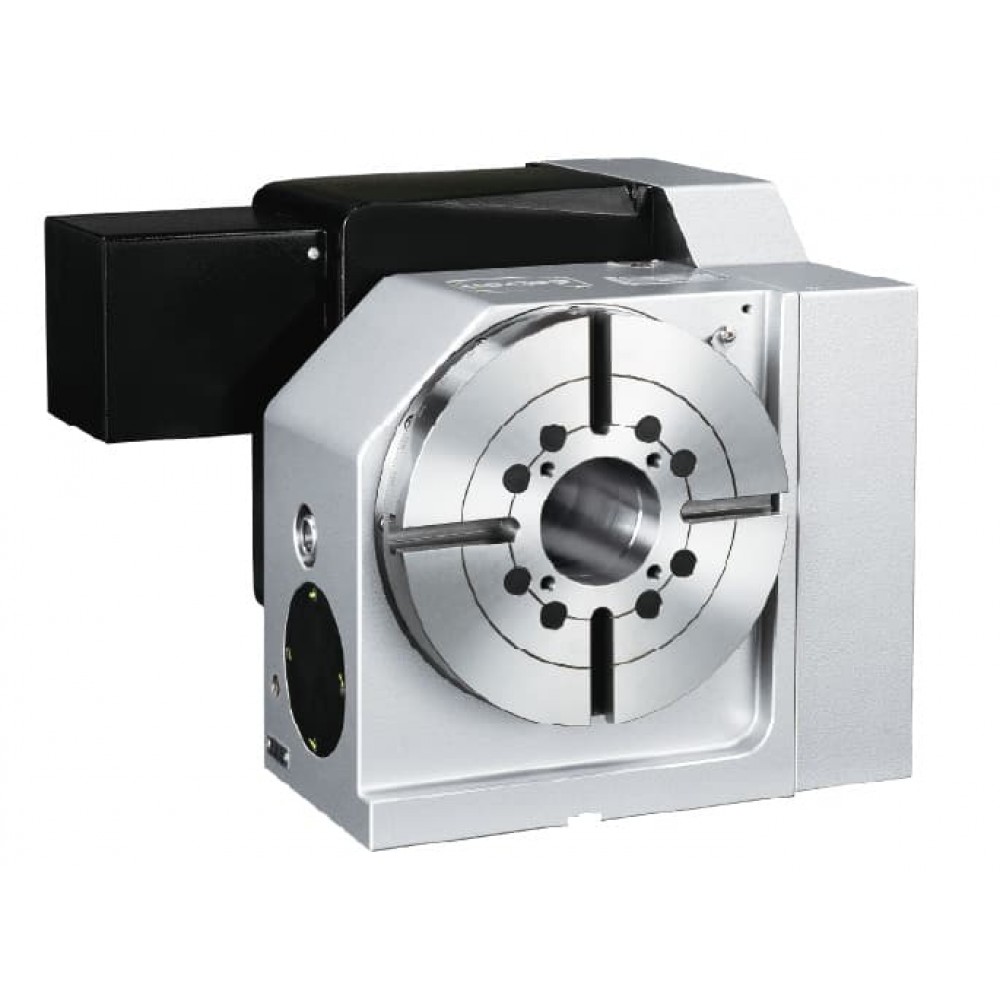

Поворотний стіл 4-осьовий GVA-210SB — середньорозмірний стіл виробництва Detron. Ключові параметри: планшайба Ø170 мм, наскрізний отвір Ø40 мм під пруток або довгий вал, момент затиску 250 Н·м, максимальна швидкість 44.4 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Особливість компоновки — винесений двигун, що зменшує габарит по висоті та знімає обмеження щодо ходу верстата. Маса столу 90 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Компактні габарити дозволяють розмістити стіл навіть на невеликому верстаті 30-го конуса й обробляти дрібні точні деталі — валики, штуцери, зубчасті вінці. Наскрізний отвір Ø40 мм дає пруткову подачу та обробку довгих валів наскрізь.
Переваги
- Прецизійна черв'ячна пара з регульованим зазором зберігає точність поділу роками
- Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат
- Малий мертвий хід приводу дає повторюваність на рівні найкращих зразків класу
Як використовувати
Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Лінію стисненого повітря підводять через поворотний ввід; контролюють тиск у ланцюзі затиску за манометром. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Періодично перевіряють зазор у передачі та рівень мастила — це зберігає точність поділу на довгий строк.
Можливі складнощі та їх вирішення
- Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.
- Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.
Питання та відповіді
- Яка точність позиціонування досяжна? Паспортна точність вказана в характеристиках у кутових секундах; реальна точність залежить від жорсткості всієї технологічної системи.
- Чи потрібен окремий контролер? Стіл керується як додаткова вісь ЧПК верстата; для автономної роботи пропонується опціональний одноосьовий контролер.
Характеристики
- Діаметр столу: 170 мм
- Діаметр отвору шпинделя: 40 мм
- Спосіб затиску: супер-мульти пневм.
- Момент затиску: 250 Н·м
- Макс. швидкість обертання: 44.4 об/мин
- Передаточне число: 1/90
- Точність позиціонування: 20 угл.сек
- Повторюваність: 6 угл.сек
- Маса: 90 кг
- Сервомотор: —
Характеристики
Поворотні столи
Діаметр столу, мм
170
Діаметр отвору шпинделя, мм
40
Спосіб затиску
пневматичний
Момент затиску (поворот), Н·м
250
Макс. швидкість обертання, об/хв
44.4
Передаточне число
1/90
Точність позиціонування, кут.сек
20
Повторюваність, кут.сек
6
Маса, кг
90
Сервомотор
—
