Зробити замовлення- Виробник: Detron
- Модель: GTFA-650EHB
- Артикул: GTFA-650EHB
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
650
Діаметр отвору шпинделя, мм:
70
Діапазон нахилу:
-90°~+110°
Спосіб затиску:
гідравлічний
Момент затиску (поворот), Н·м:
2000
- Огляд товару
- Характеристики
Опис

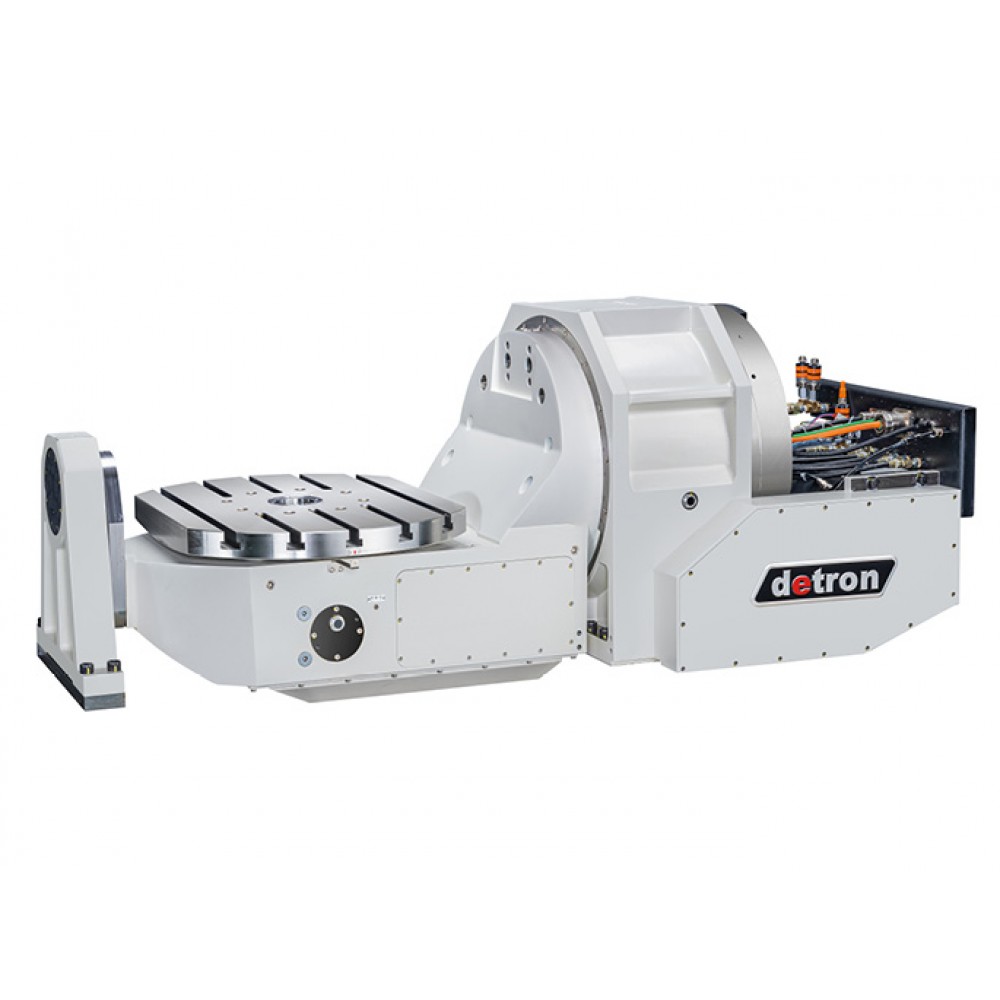

Поворотний стіл 5-осьовий GTFA-650EHB — великогабаритний стіл виробництва Detron. Ключові параметри: планшайба Ø650 мм, наскрізний отвір Ø70 мм під пруток або довгий вал, момент затиску 2000 Н·м, по осі нахилу 3400 Н·м, максимальна швидкість 25 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — гідравлічний, що задає жорсткість різання та вимоги до обв'язки верстата. Нахилна люлька з діапазоном -90°~+110° розкриває деталь під інструмент з п'яти сторін. Маса столу 1228 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. Діапазон нахилу -90°~+110° дозволяє вивести під інструмент бічні та зворотні поверхні деталі без її переустановлення. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій. Великий типорозмір розрахований на важкі заготовки та потужне знімання матеріалу.
Переваги
- Посилений корпус і подвійна опора шпинделя забезпечують стабільність при силовому різанні
- Жорстка конструкція плити та шпинделя витримує ударні навантаження при чорновій обробці
- Широкий вибір поворотних вводів дозволяє підвести гідравліку та пневматику до оснащення
Як використовувати
Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Гідравліку затиску обох осей підводять через вбудований поворотний ввід; перевіряють номінальний тиск станції. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.
Можливі складнощі та їх вирішення
- Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
- Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.
Питання та відповіді
- Чи можна використовувати стіл горизонтально та вертикально? Так, конструкція розрахована на обидва положення; при вертикальному монтажі враховуйте знижену допустиму масу заготовки згідно з характеристиками.
- Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.
Характеристики
- Діаметр столу: 650 мм
- Діаметр отвору шпинделя: 70 мм
- Спосіб затиску: гидр.
- Момент затиску (поворот): 2000 Н·м
- Момент затиску (нахил): 3400 Н·м
- Макс. швидкість (поворот): 25 об/мин
- Діапазон нахилу: -90°~+110°
- Маса: 1228 кг
- Сервомотор: —
Характеристики
Поворотні столи
Діаметр столу, мм
650
Діаметр отвору шпинделя, мм
70
Діапазон нахилу
-90°~+110°
Спосіб затиску
гідравлічний
Момент затиску (поворот), Н·м
2000
Момент затиску (нахил), Н·м
3400
Макс. швидкість обертання, об/хв
25
Маса, кг
1228
Сервомотор
—
