Зробити замовлення- Виробник: Detron
- Модель: GFA-125S
- Артикул: GFA-125S
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
125
Діаметр отвору шпинделя, мм:
30
Діапазон нахилу:
-30°~+120°
Спосіб затиску:
пневматичний
Момент затиску (поворот), Н·м:
50
- Огляд товару
- Характеристики
Опис

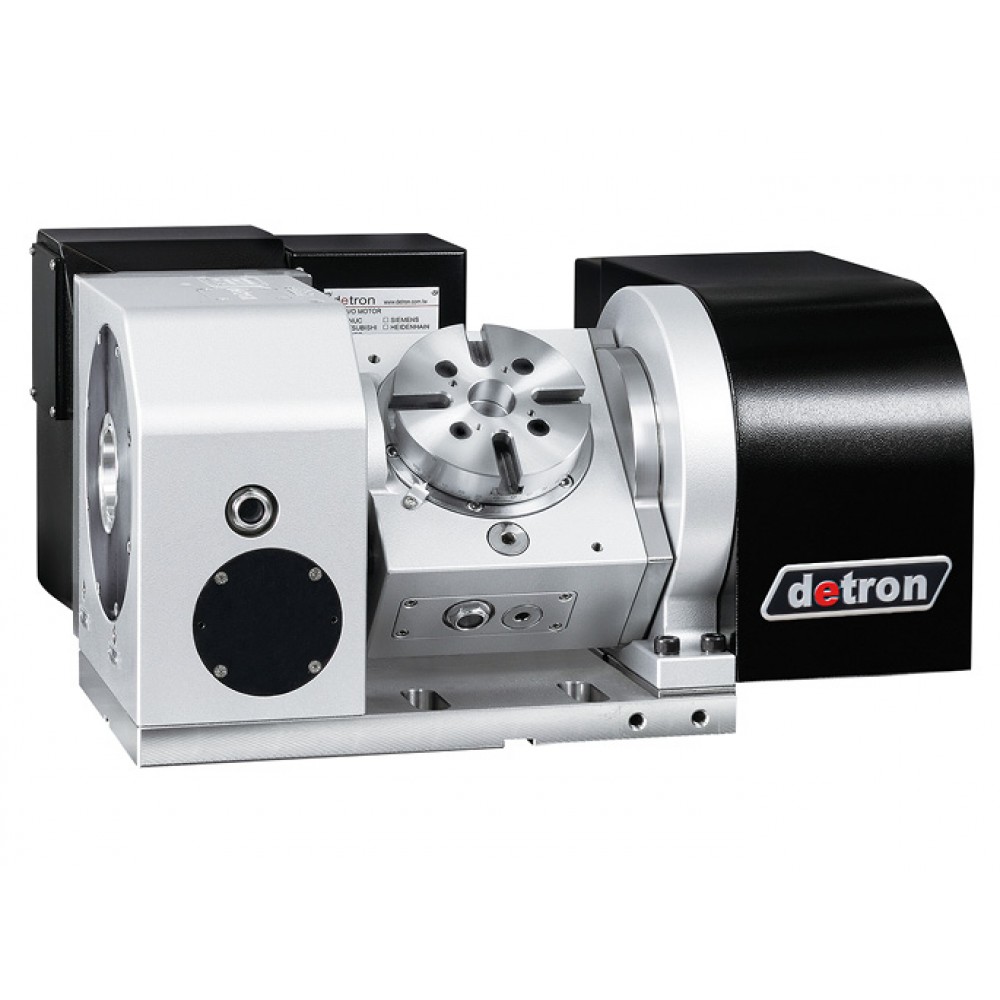

Поворотний стіл 5-осьовий GFA-125S — компактний стіл виробництва Detron. Ключові параметри: планшайба Ø125 мм, наскрізний отвір Ø30 мм під пруток або довгий вал, момент затиску 50 Н·м, по осі нахилу 35 Н·м, максимальна швидкість 40 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Нахилна люлька з діапазоном -30°~+120° розкриває деталь під інструмент з п'яти сторін. Маса столу 120 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. Діапазон нахилу -30°~+120° дозволяє вивести під інструмент бічні та зворотні поверхні деталі без її переустановлення. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій.
Переваги
- Посилений корпус і подвійна опора шпинделя забезпечують стабільність при силовому різанні
- Жорстка конструкція плити та шпинделя витримує ударні навантаження при чорновій обробці
- Широкий вибір поворотних вводів дозволяє підвести гідравліку та пневматику до оснащення
Як використовувати
Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.
Можливі складнощі та їх вирішення
- Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
- Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.
Питання та відповіді
- Яка точність позиціонування досяжна? Паспортна точність вказана в характеристиках у кутових секундах; реальна точність залежить від жорсткості всієї технологічної системи.
- Чи потрібен окремий контролер? Стіл керується як додаткова вісь ЧПК верстата; для автономної роботи пропонується опціональний одноосьовий контролер.
Характеристики
- Діаметр столу: 125 мм
- Діаметр отвору шпинделя: 30 мм
- Спосіб затиску: пневм. 0.55-0.7МПа
- Момент затиску (поворот): 50 Н·м
- Момент затиску (нахил): 35 Н·м
- Макс. швидкість (поворот): 40 об/мин
- Діапазон нахилу: -30°~+120°
- Маса: 120 кг
- Сервомотор: —
Характеристики
Поворотні столи
Діаметр столу, мм
125
Діаметр отвору шпинделя, мм
30
Діапазон нахилу
-30°~+120°
Спосіб затиску
пневматичний
Момент затиску (поворот), Н·м
50
Момент затиску (нахил), Н·м
35
Макс. швидкість обертання, об/хв
40
Маса, кг
120
Сервомотор
—
