Зробити замовлення- Виробник: Detron
- Модель: GFA-101S
- Артикул: GFA-101S
- Наявність: Нема в наявності
0.00грн.
Загальна сума, без ПДВ
Основні характеристики
Всі характеристики
Діаметр столу, мм:
100
Діаметр отвору шпинделя, мм:
30
Діапазон нахилу:
-25°~+110°
Спосіб затиску:
пневматичний
Момент затиску (поворот), Н·м:
35
- Огляд товару
- Характеристики
Опис

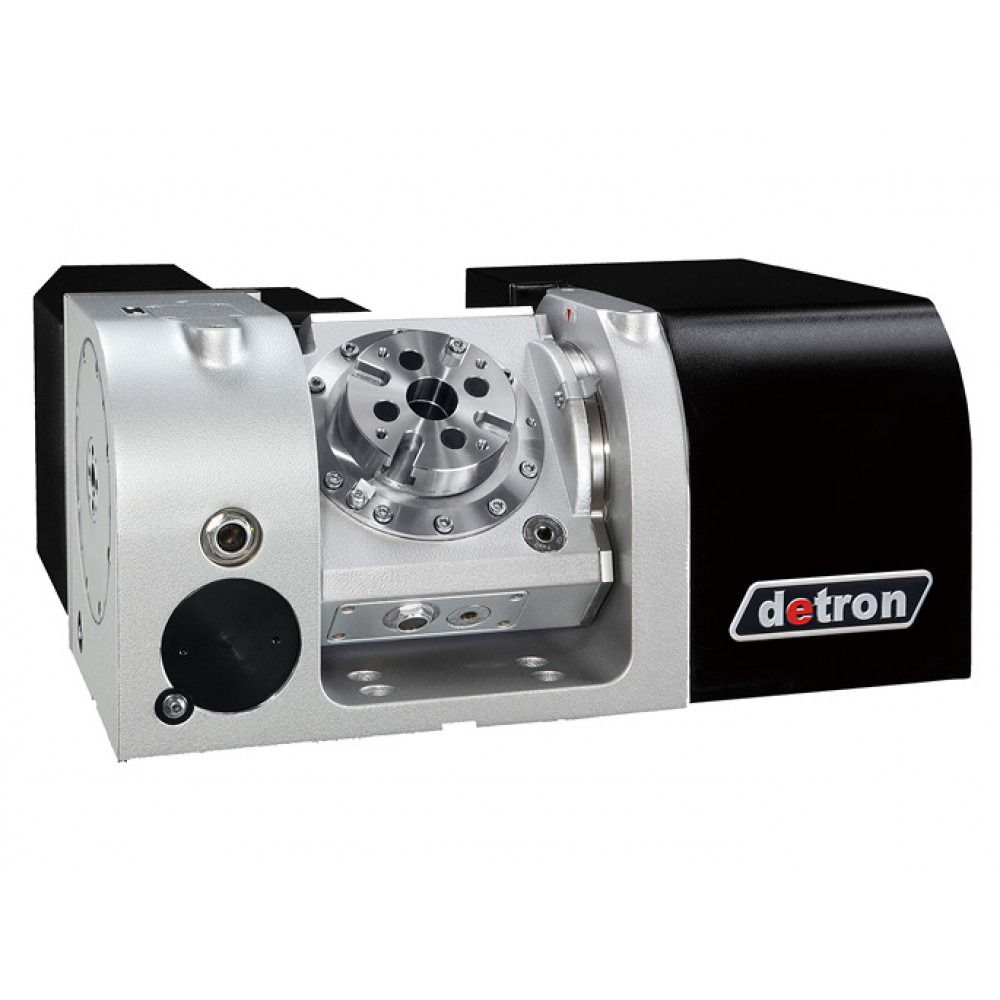

Поворотний стіл 5-осьовий GFA-101S — компактний стіл виробництва Detron. Ключові параметри: планшайба Ø100 мм, наскрізний отвір Ø30 мм під пруток або довгий вал, момент затиску 35 Н·м, по осі нахилу 20 Н·м, максимальна швидкість 40 об/хв. Привід побудований на прецизійній черв'ячній парі з регульованим зазором — перевірене рішення з високою утримувальною здатністю та ремонтопридатністю. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Нахилна люлька з діапазоном -25°~+110° розкриває деталь під інструмент з п'яти сторін. Маса столу 90 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. Діапазон нахилу -25°~+110° дозволяє вивести під інструмент бічні та зворотні поверхні деталі без її переустановлення. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій.
Переваги
- Герметичний корпус захищає механізм від МОР і стружки у важких умовах цеху
- Прецизійна черв'ячна пара з регульованим зазором зберігає точність поділу роками
- Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат
Як використовувати
Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.
Можливі складнощі та їх вирішення
- Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.
- Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.
Питання та відповіді
- Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.
- Який сервомотор підходить до цієї моделі? У характеристиках вказано рекомендований привід (напр. Fanuc αi-серії); сумісні також приводи Siemens, Mitsubishi, Yaskawa за відповідного налаштування.
Характеристики
- Діаметр столу: 100 мм
- Діаметр отвору шпинделя: 30 мм
- Спосіб затиску: пневм. 0.55-0.7МПа
- Момент затиску (поворот): 35 Н·м
- Момент затиску (нахил): 20 Н·м
- Макс. швидкість (поворот): 40 об/мин
- Діапазон нахилу: -25°~+110°
- Маса: 90 кг
- Сервомотор: —
Характеристики
Поворотні столи
Діаметр столу, мм
100
Діаметр отвору шпинделя, мм
30
Діапазон нахилу
-25°~+110°
Спосіб затиску
пневматичний
Момент затиску (поворот), Н·м
35
Момент затиску (нахил), Н·м
20
Макс. швидкість обертання, об/хв
40
Маса, кг
90
Сервомотор
—
