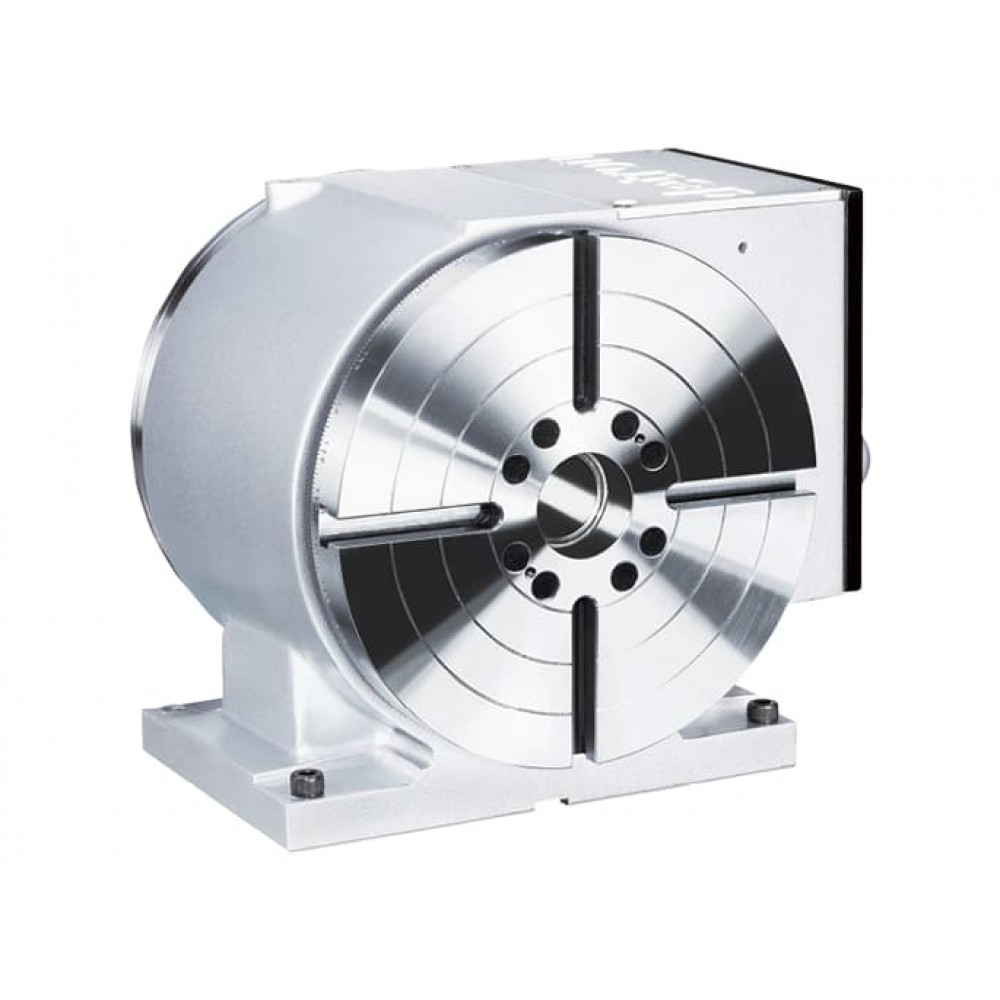

Поворотний стіл 4-осьовий DV-255PII з діаметром столу 255 мм від Detron

Виробник: Detron
Модель: DV-255PII
Артикул: DV-255PII
Наявність: Нема в наявності

0.00грн.

Загальна сума, без ПДВ

Основні характеристики

Всі характеристики

Діаметр столу, мм: 255

Діаметр отвору шпинделя, мм: 40

Спосіб затиску: пневматичний

Момент затиску (поворот), Н·м: 400

Макс. швидкість обертання, об/хв: 250

Огляд товару
Характеристики

Опис

Поворотний стіл 4-осьовий DV-255PII — середньорозмірний стіл виробництва Detron. Ключові параметри: планшайба Ø255 мм, наскрізний отвір Ø40 мм під пруток або довгий вал, момент затиску 400 Н·м, максимальна швидкість 250 об/хв. Стіл побудований на прямому приводі (Direct Drive): відсутність черв'ячної пари виключає мертвий хід і дає високу динаміку розгону та гальмування. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 70 кг — враховуйте її при виборі вантажопідйомності столу верстата.

Призначення

Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Висока швидкість до 250 об/хв і нульовий люфт роблять модель зручною для безперервного контурного фрезерування та швидкого індексування в серійному виробництві. Наскрізний отвір Ø40 мм дає пруткову подачу та обробку довгих валів наскрізь.

Переваги

Малий мертвий хід приводу дає повторюваність на рівні найкращих зразків класу
Герметичний корпус захищає механізм від МОР і стружки у важких умовах цеху
Прецизійна черв'ячна пара з регульованим зазором зберігає точність поділу роками

Як використовувати

Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Лінію стисненого повітря підводять через поворотний ввід; контролюють тиск у ланцюзі затиску за манометром. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Для прямого приводу налаштовують параметри динаміки (прискорення/гальмування) в ЧПК під масу та момент інерції конкретної заготовки.

Можливі складнощі та їх вирішення

Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.
Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.

Питання та відповіді

Який сервомотор підходить до цієї моделі? У характеристиках вказано рекомендований привід (напр. Fanuc αi-серії); сумісні також приводи Siemens, Mitsubishi, Yaskawa за відповідного налаштування.
Яка точність позиціонування досяжна? Паспортна точність вказана в характеристиках у кутових секундах; реальна точність залежить від жорсткості всієї технологічної системи.

Характеристики

Діаметр столу: 255 мм
Діаметр отвору шпинделя: 40 мм
Спосіб затиску: пневм. 0.5-0.7МПа
Момент затиску: 400 Н·м
Макс. швидкість обертання: 250 об/мин
Передаточне число: DDM 1/1
Точність позиціонування: 20 угл.сек
Повторюваність: 4 угл.сек
Маса: 70 кг
Сервомотор: Direct Drive

Завантажити сторінку з каталогу

Характеристики

Поворотні столи

Діаметр столу, мм 255

Діаметр отвору шпинделя, мм 40

Спосіб затиску пневматичний

Момент затиску (поворот), Н·м 400

Макс. швидкість обертання, об/хв 250

Передаточне число DDM 1/1

Точність позиціонування, кут.сек 20

Повторюваність, кут.сек 4

Маса, кг 70

Сервомотор Direct Drive
