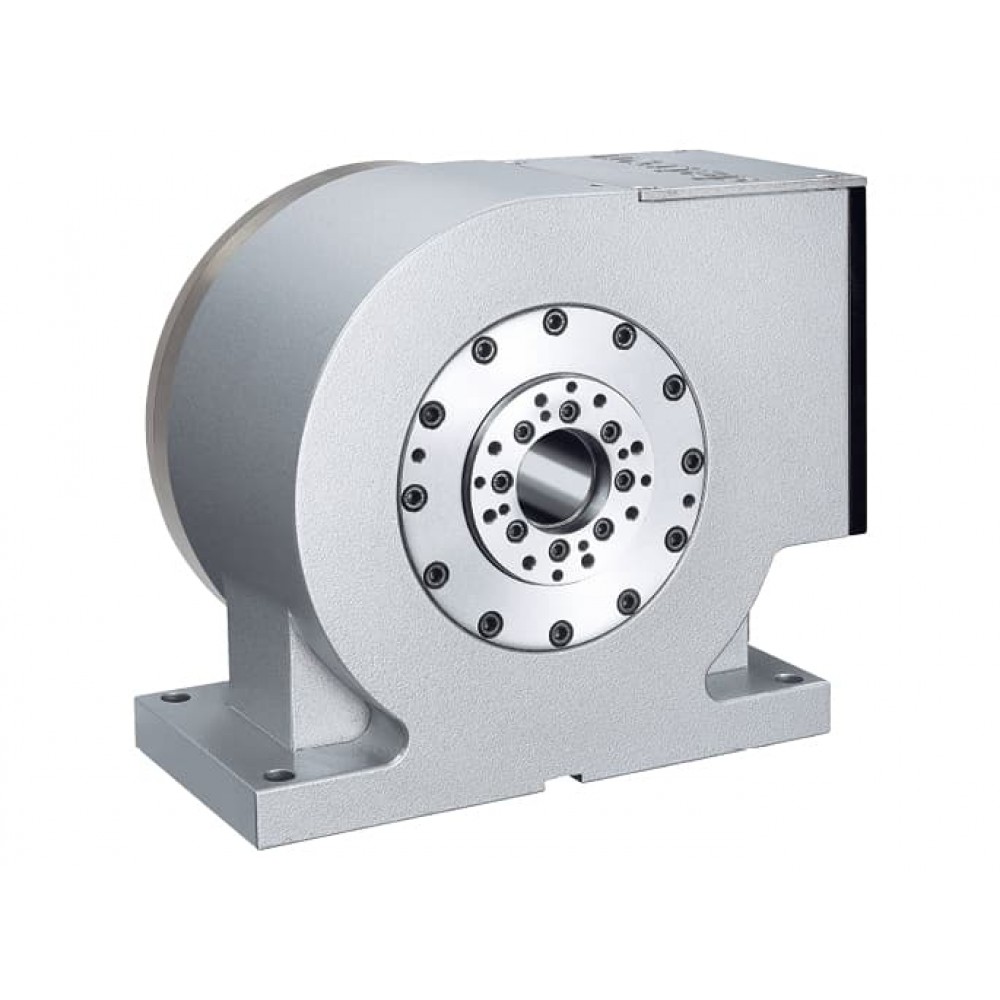

Поворотний стіл 4-осьовий DV-170P з діаметром столу 170 мм від Detron

Виробник: Detron
Модель: DV-170P
Артикул: DV-170P
Наявність: Нема в наявності

0.00грн.

Загальна сума, без ПДВ

Основні характеристики

Всі характеристики

Діаметр столу, мм: 170

Діаметр отвору шпинделя, мм: 40

Спосіб затиску: пневматичний

Момент затиску (поворот), Н·м: 230

Макс. швидкість обертання, об/хв: 250

Огляд товару
Характеристики

Опис

Поворотний стіл 4-осьовий DV-170P — середньорозмірний стіл виробництва Detron. Ключові параметри: планшайба Ø170 мм, наскрізний отвір Ø40 мм під пруток або довгий вал, момент затиску 230 Н·м, максимальна швидкість 250 об/хв. Стіл побудований на прямому приводі (Direct Drive): відсутність черв'ячної пари виключає мертвий хід і дає високу динаміку розгону та гальмування. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Маса столу 47 кг — враховуйте її при виборі вантажопідйомності столу верстата.

Призначення

Стіл перетворює 3-осьовий обробний центр на 4-осьовий, додаючи керовану поворотну координату (A або B). Висока швидкість до 250 об/хв і нульовий люфт роблять модель зручною для безперервного контурного фрезерування та швидкого індексування в серійному виробництві. Наскрізний отвір Ø40 мм дає пруткову подачу та обробку довгих валів наскрізь.

Переваги

Широкий вибір поворотних вводів дозволяє підвести гідравліку та пневматику до оснащення
Загартований вал черв'яка та бронзове колесо працюють у парі з мінімальним зносом
Посилений корпус і подвійна опора шпинделя забезпечують стабільність при силовому різанні

Як використовувати

Стіл кріплять до столу верстата по Т-пазах або через перехідну плиту, вивіряють планшайбу за індикатором до паспортного биття й підключають сервомотор до ЧПК як додаткову вісь. Лінію стисненого повітря підводять через поворотний ввід; контролюють тиск у ланцюзі затиску за манометром. Після виходу в нуль заготовку базують у патроні або на оснащенні, задають кути повороту в керуючій програмі; затиск осі спрацьовує автоматично на кожному кадрі обробки. Для прямого приводу налаштовують параметри динаміки (прискорення/гальмування) в ЧПК під масу та момент інерції конкретної заготовки.

Можливі складнощі та їх вирішення

Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.

Питання та відповіді

Чи можна використовувати стіл горизонтально та вертикально? Так, конструкція розрахована на обидва положення; при вертикальному монтажі враховуйте знижену допустиму масу заготовки згідно з характеристиками.
Як підключається гідравліка до обертового оснащення? Через вбудований поворотний ввід (rotary joint) з кількома портами — кількість портів вказана в характеристиках конкретної моделі.

Характеристики

Діаметр столу: 170 мм
Діаметр отвору шпинделя: 40 мм
Спосіб затиску: пневм. 0.6-0.7МПа
Момент затиску: 230 Н·м
Макс. швидкість обертання: 250 об/мин
Передаточне число: DDM 1/1
Точність позиціонування: 20 угл.сек
Повторюваність: 4 угл.сек
Маса: 47 кг
Сервомотор: Direct Drive

Завантажити сторінку з каталогу

Характеристики

Поворотні столи

Діаметр столу, мм 170

Діаметр отвору шпинделя, мм 40

Спосіб затиску пневматичний

Момент затиску (поворот), Н·м 230

Макс. швидкість обертання, об/хв 250

Передаточне число DDM 1/1

Точність позиціонування, кут.сек 20

Повторюваність, кут.сек 4

Маса, кг 47

Сервомотор Direct Drive
