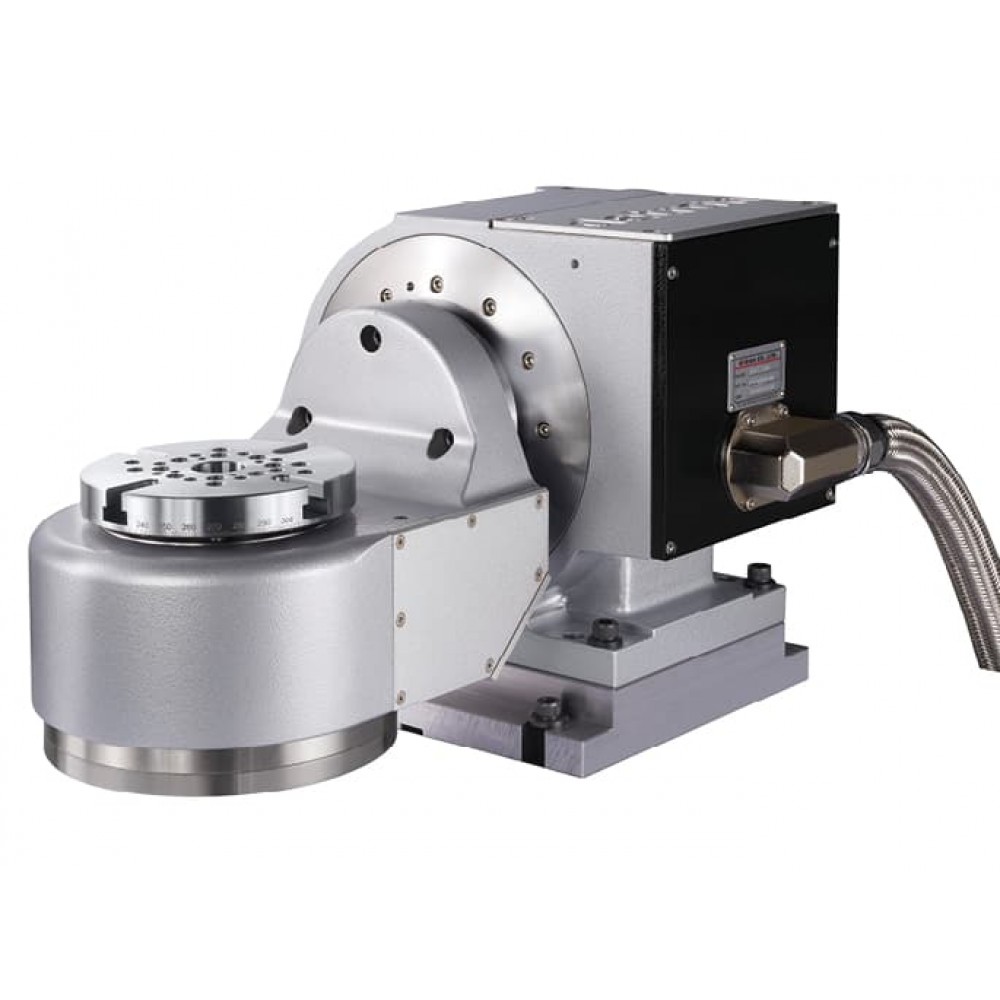

Поворотний стіл 5-осьовий DTFS-125P з діаметром столу 160 мм від Detron

Виробник: Detron
Модель: DTFS-125P
Артикул: DTFS-125P
Наявність: Нема в наявності

0.00грн.

Загальна сума, без ПДВ

Основні характеристики

Всі характеристики

Діаметр столу, мм: 160

Діаметр отвору шпинделя, мм: 30

Діапазон нахилу: -30°~+120°

Спосіб затиску: пневматичний

Макс. швидкість обертання, об/хв: 200

Огляд товару
Характеристики

Опис

Поворотний стіл 5-осьовий DTFS-125P — середньорозмірний стіл виробництва Detron. Ключові параметри: планшайба Ø160 мм, наскрізний отвір Ø30 мм під пруток або довгий вал, максимальна швидкість 200 об/хв. Стіл побудований на прямому приводі (Direct Drive): відсутність черв'ячної пари виключає мертвий хід і дає високу динаміку розгону та гальмування. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Нахилна люлька з діапазоном +30°~-120° розкриває деталь під інструмент з п'яти сторін. Маса столу 226 кг — враховуйте її при виборі вантажопідйомності столу верстата.

Призначення

Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. Діапазон нахилу +30°~-120° дозволяє вивести під інструмент бічні та зворотні поверхні деталі без її переустановлення. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій.

Переваги

Продумана система відведення стружки й компактна посадка спрощують монтаж на верстат
Малий мертвий хід приводу дає повторюваність на рівні найкращих зразків класу
Герметичний корпус захищає механізм від МОР і стружки у важких умовах цеху

Як використовувати

Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.

Можливі складнощі та їх вирішення

Недостатнє зусилля фіксації при чорновій обробці. Переконайтеся, що тиск у лінії затиску відповідає паспортному, а для гідравлічних моделей — що бустер видає номінальний тиск; за потреби зменшіть виліт інструмента.
Биття при встановленні заготовки. Перевірте посадку планшайби та очистіть базові поверхні; вивіряйте деталь за індикатором перед затиском — більшість відхилень усувається на етапі базування.

Питання та відповіді

Який сервомотор підходить до цієї моделі? У характеристиках вказано рекомендований привід (напр. Fanuc αi-серії); сумісні також приводи Siemens, Mitsubishi, Yaskawa за відповідного налаштування.
Яка точність позиціонування досяжна? Паспортна точність вказана в характеристиках у кутових секундах; реальна точність залежить від жорсткості всієї технологічної системи.

Характеристики

Діаметр столу: 160 мм
Діаметр отвору шпинделя: 30 мм
Спосіб затиску: пневм. 0.6-0.7МПа
Макс. швидкість (поворот): 200 об/мин
Діапазон нахилу: +30°~-120°
Точність позиціонування: 20 угл.сек
Повторюваність: 4 угл.сек
Маса: 226 кг
Сервомотор: Direct Drive

Завантажити сторінку з каталогу

Характеристики

Поворотні столи

Діаметр столу, мм 160

Діаметр отвору шпинделя, мм 30

Діапазон нахилу -30°~+120°

Спосіб затиску пневматичний

Макс. швидкість обертання, об/хв 200

Точність позиціонування, кут.сек 20

Повторюваність, кут.сек 4

Маса, кг 226

Сервомотор Direct Drive
