Основні характеристики
Всі характеристики
Діаметр столу, мм:
160
Діаметр отвору шпинделя, мм:
30
Діапазон нахилу:
-30°~+120°
Спосіб затиску:
пневматичний
Макс. швидкість обертання, об/хв:
200
- Огляд товару
- Характеристики
Опис

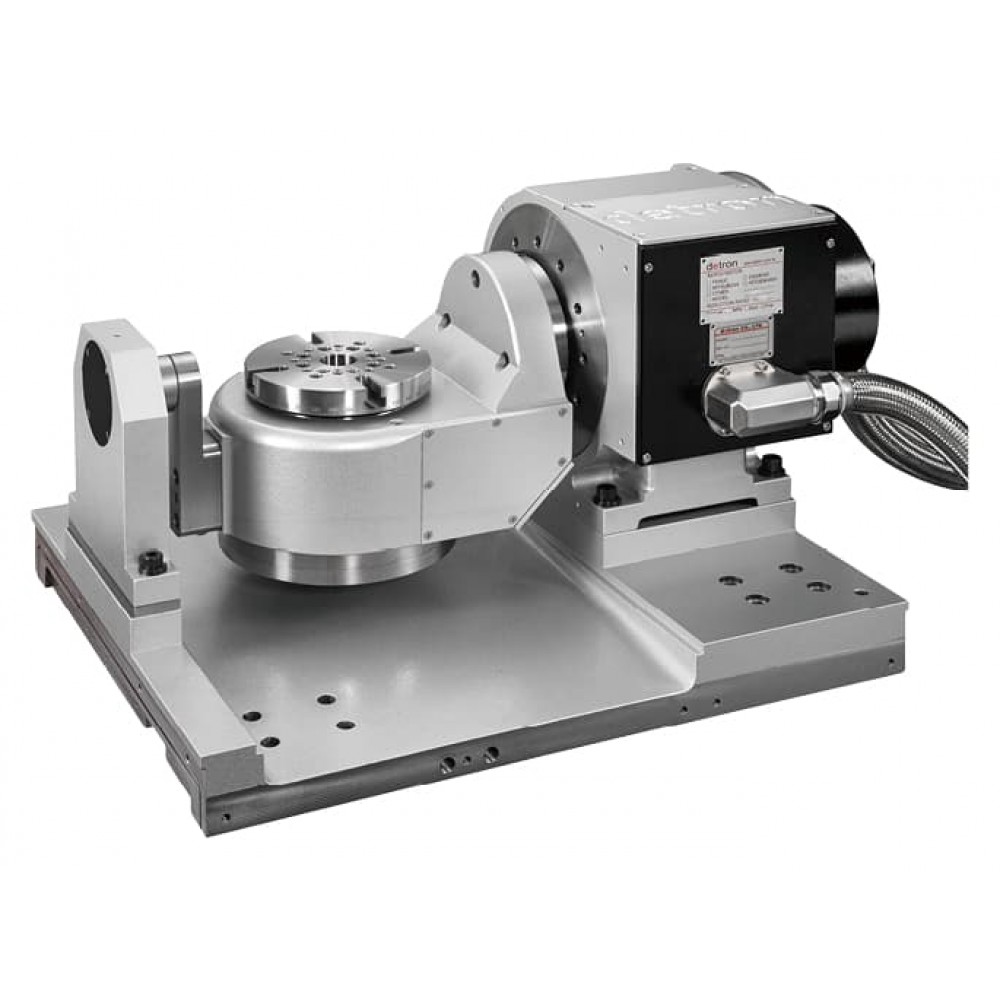

Поворотний стіл 5-осьовий DTFE-125P — середньорозмірний стіл виробництва Detron. Ключові параметри: планшайба Ø160 мм, наскрізний отвір Ø30 мм під пруток або довгий вал, максимальна швидкість 200 об/хв. Стіл побудований на прямому приводі (Direct Drive): відсутність черв'ячної пари виключає мертвий хід і дає високу динаміку розгону та гальмування. Фіксація осі — пневматичний, що задає жорсткість різання та вимоги до обв'язки верстата. Нахилна люлька з діапазоном +30°~-120° розкриває деталь під інструмент з п'яти сторін. Маса столу 226 кг — враховуйте її при виборі вантажопідйомності столу верстата.
Призначення
Нахилно-поворотний стіл додає верстату одразу дві керовані осі — поворот планшайби та нахил люльки, — відкриваючи повноцінну 5-осьову обробку. Діапазон нахилу +30°~-120° дозволяє вивести під інструмент бічні та зворотні поверхні деталі без її переустановлення. За один установ обробляються лопатки, крильчатки, штампи, прес-форми та корпусні деталі складної геометрії — знижується накопичена похибка базування й скорочується кількість операцій.
Переваги
- Широкий вибір поворотних вводів дозволяє підвести гідравліку та пневматику до оснащення
- Загартований вал черв'яка та бронзове колесо працюють у парі з мінімальним зносом
- Посилений корпус і подвійна опора шпинделя забезпечують стабільність при силовому різанні
Як використовувати
Труніон встановлюють на стіл верстата, вивіряють вісь нахилу та вісь обертання за контрольною оправкою, підключають обидва сервомотори до ЧПК. Деталь закріплюють у центрі люльки на планшайбі, у керуючій програмі пов'язують поворот і нахил; при позиціонуванні затиск по обох осях спрацьовує автоматично. Перед чистовими проходами контролюють биття та повторно перевіряють нульові точки обох осей, а для важких заготовок дотримуються допустимого моменту інерції.
Можливі складнощі та їх вирішення
- Перегрів при тривалій безперервній роботі. Дотримуйтесь допустимої швидкості та моменту інерції заготовки; для інтенсивних режимів обирайте модель з більшим передаточним числом або потужнішим сервомотором.
- Втрата точності поділу з часом. Відрегулюйте зазор у черв'ячній парі згідно з інструкцією: конструкція з регульованим зазором дозволяє компенсувати природний знос без заміни вузла.
Питання та відповіді
- Чи потрібен окремий контролер? Стіл керується як додаткова вісь ЧПК верстата; для автономної роботи пропонується опціональний одноосьовий контролер.
- Чи можна використовувати стіл горизонтально та вертикально? Так, конструкція розрахована на обидва положення; при вертикальному монтажі враховуйте знижену допустиму масу заготовки згідно з характеристиками.
Характеристики
- Діаметр столу: 160 мм
- Діаметр отвору шпинделя: 30 мм
- Спосіб затиску: пневм. 0.6-0.7МПа
- Макс. швидкість (поворот): 200 об/мин
- Діапазон нахилу: +30°~-120°
- Точність позиціонування: 20 угл.сек
- Повторюваність: 4 угл.сек
- Маса: 226 кг
- Сервомотор: Direct Drive
Характеристики
Поворотні столи
Діаметр столу, мм
160
Діаметр отвору шпинделя, мм
30
Діапазон нахилу
-30°~+120°
Спосіб затиску
пневматичний
Макс. швидкість обертання, об/хв
200
Точність позиціонування, кут.сек
20
Повторюваність, кут.сек
4
Маса, кг
226
Сервомотор
Direct Drive
